增强热塑性塑料：玻璃纤维、碳纤维与矿物填料的工程应用

前言

在现代工程材料领域，填充热塑性塑料因其优异的性能和经济性而广受欢迎。通过在基础塑料中添加不同类型的填料，可以显著改善材料的机械性能、热稳定性和尺寸稳定性，同时还能降低材料成本。本文将深入探讨三种主要填料（玻璃纤维、碳纤维和矿物填料）对热塑性塑料性能的影响，以及在实际应用中的设计考量。

填料如何改变热塑性塑料的性能


填料可以显著改变热塑性塑料的多项性能，其中一些关键改进包括：


优点

  • 拉伸强度：玻璃纤维或碳纤维可使尼龙等塑料的拉伸强度提高一倍以上

  • 刚性和硬度：填料能大幅提高聚合物的刚度和硬度

  • 耐热性：降低热膨胀系数(CTE)，提高热变形温度(HDT)

  • 尺寸稳定性：减少成型收缩和翘曲，特别是滑石粉对复杂几何形状零件效果显著

缺点

  • 冲击韧性降低：填料通常会使基体塑料变脆

  • 表面质量下降：高填料含量会导致表面粗糙和可见流动痕迹

  • 加工设备磨损：玻璃和碳纤维等磨蚀性填料会加速模具磨损

  • 加工难度增加：需要更高的注射压力和温度

  • 分散不均风险：填料分布不均匀会导致机械性能不一致

主要填料类型及其特性

1. 玻璃纤维增强塑料

玻璃纤维是最常用的工程热塑性塑料增强填料，尤其适用于尼龙(PA)、PBT、PEI和PPS等树脂。玻璃纤维增强塑料具有以下特点：

  • 可使聚丙烯的拉伸强度提高三倍，刚度提高四倍

  • 纤维取向对最终零件强度有决定性影响

  • 长玻璃纤维技术发展迅速，但加工难度较大

  • 常用硅烷类偶联剂改善纤维与树脂的粘接

典型应用：汽车支架、泵壳体、齿轮和工业结构件。


2. 纤维增强塑料

碳纤维填料主要用于需要轻质高强度、高刚度和导电性的高性能应用：

  • 显著提高弹性模量而不增加密度

  • 具有优异的疲劳抗力和热机械稳定性

  • 导电性适合EMI屏蔽和静电消散部件

  • 成本较高，冲击强度较低，加工时易出现各向异性

典型应用：航空航天、无人机、高端汽车车身面板和电子外壳。

3. 矿物填料塑料

矿物填料如滑石粉、碳酸钙、云母等广泛用于PP、PA和PVC等塑料中：

填料类型

主要特性

典型应用

滑石粉

良好的刚性、热绝缘和抗蠕变性

汽车内饰、家电部件

碳酸钙

降低成本，减少收缩，提高阻燃性

通用塑料制品

云母

提高尺寸稳定性、化学抗性和绝缘性

电子元件

硅灰石

改善UV抗性和水解稳定性

户外应用

高岭土

良好的电性能和熔体流动性

电线绝缘

填充塑料的设计与制造考量

设计使用填充塑料时需要考虑以下关键因素：

  • 纤维取向与各向异性：纤维在流动方向排列导致力学性能各向异性

  • 表面质量：高填料含量会导致表面粗糙，可能需要二次加工

  • 熔体粘度增加：使复杂模具填充困难，可能限制薄壁设计

  • 收缩与翘曲控制：填料减少收缩但分布不均仍会导致变形

  • 模具磨损：需使用高质量模具钢并优化加工参数

  • 脱模力增加：需要更大的脱模斜度确保顺利脱模


实际案例

1. 玻璃纤维增强尼龙（PA6+GF30%）在汽车零部件中的应用


案例： 汽车进气歧管

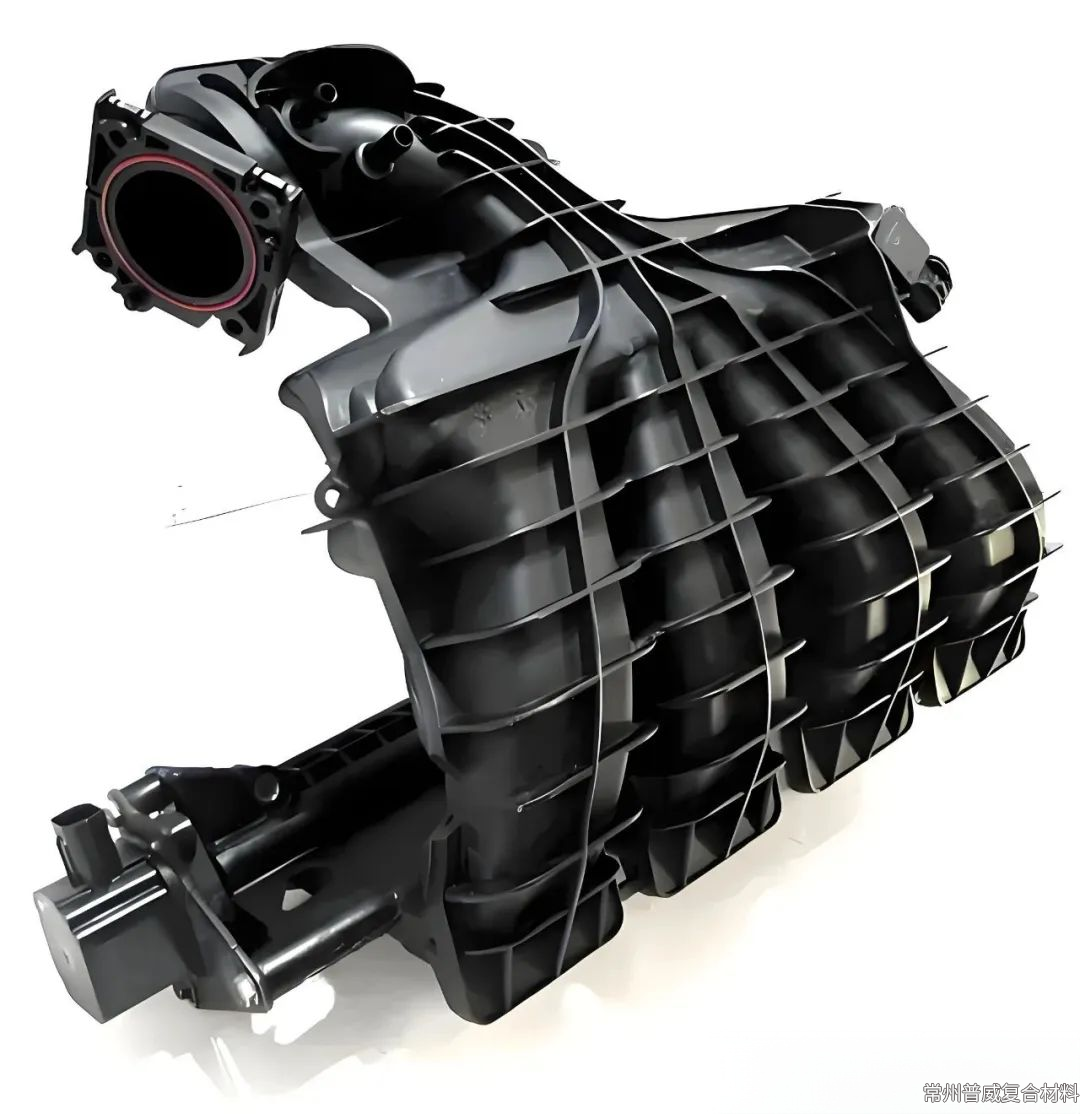

汽车进气歧管

特点：

  • 30%玻璃纤维增强尼龙（PA6-GF30）具有高强度、耐高温和低翘曲性

  • 替代金属，减轻重量30%以上

  • 用于大众、宝马等车型的涡轮增压发动机


2. 碳纤维增强PEEK在航空航天领域的应用

案例： 飞机舱门铰链

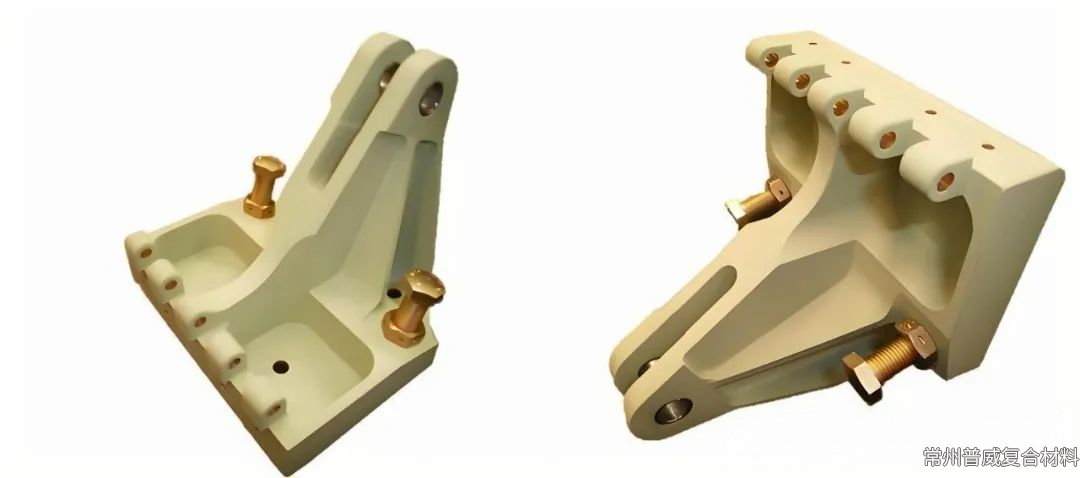

飞机舱门铰链

特点：

  • 碳纤维填充PEEK（CF-PEEK）具有超高强度重量比

  • 耐燃油、耐260°C高温

  • 用于空客A350等机型，比金属减重40%


3. 矿物填充聚丙烯（PP+滑石粉）在家电中的应用

案例： 洗衣机内桶

图片：

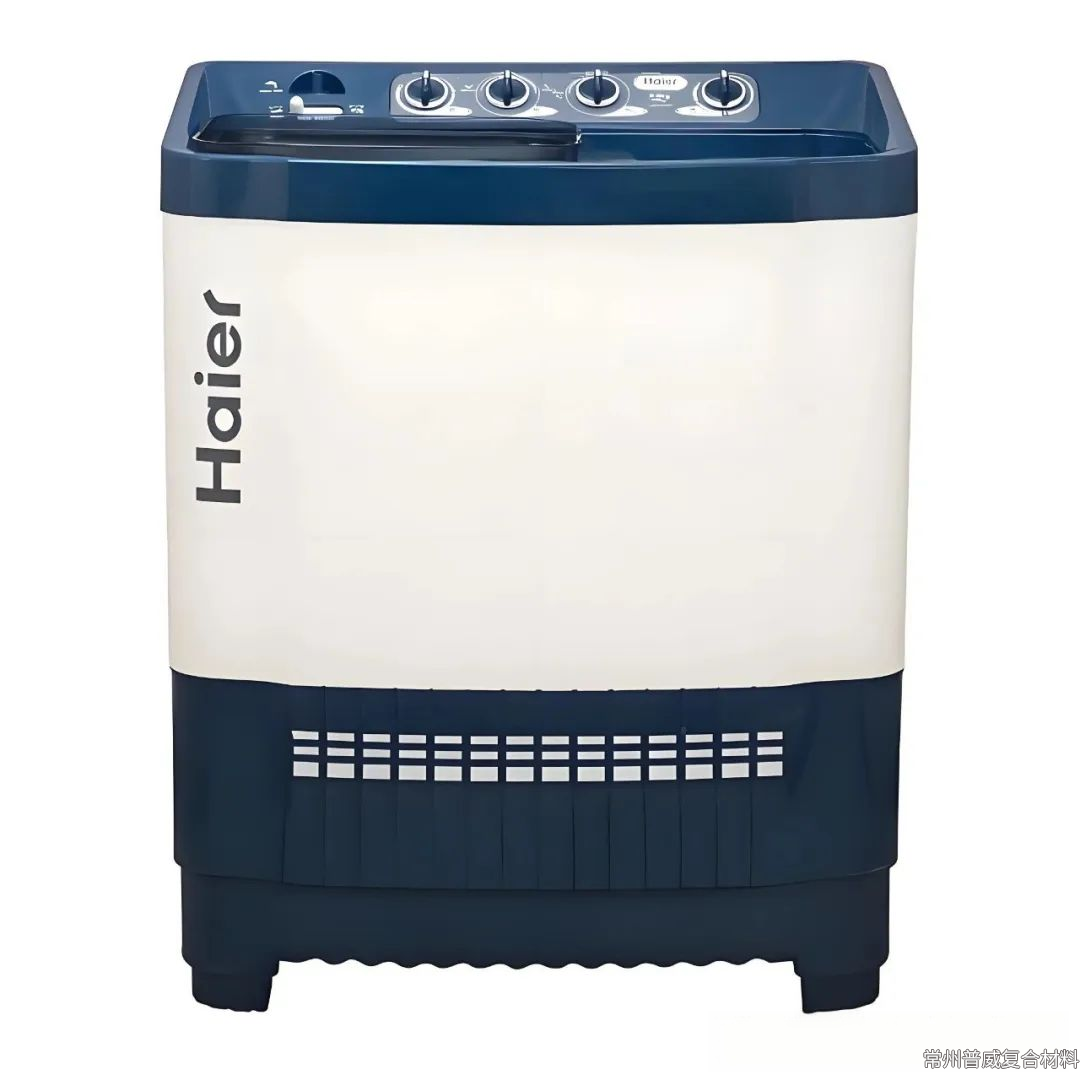

海尔洗衣机

特点：

  • 20-40%滑石粉填充PP提高刚性并降低收缩率

  • 耐洗涤剂腐蚀，成本比不锈钢低50%

  • 用于海尔、LG等品牌的前开门洗衣机


4. 长玻璃纤维聚丙烯（LFT-PP）在物流托盘中的应用


案例： 可折叠物流托盘

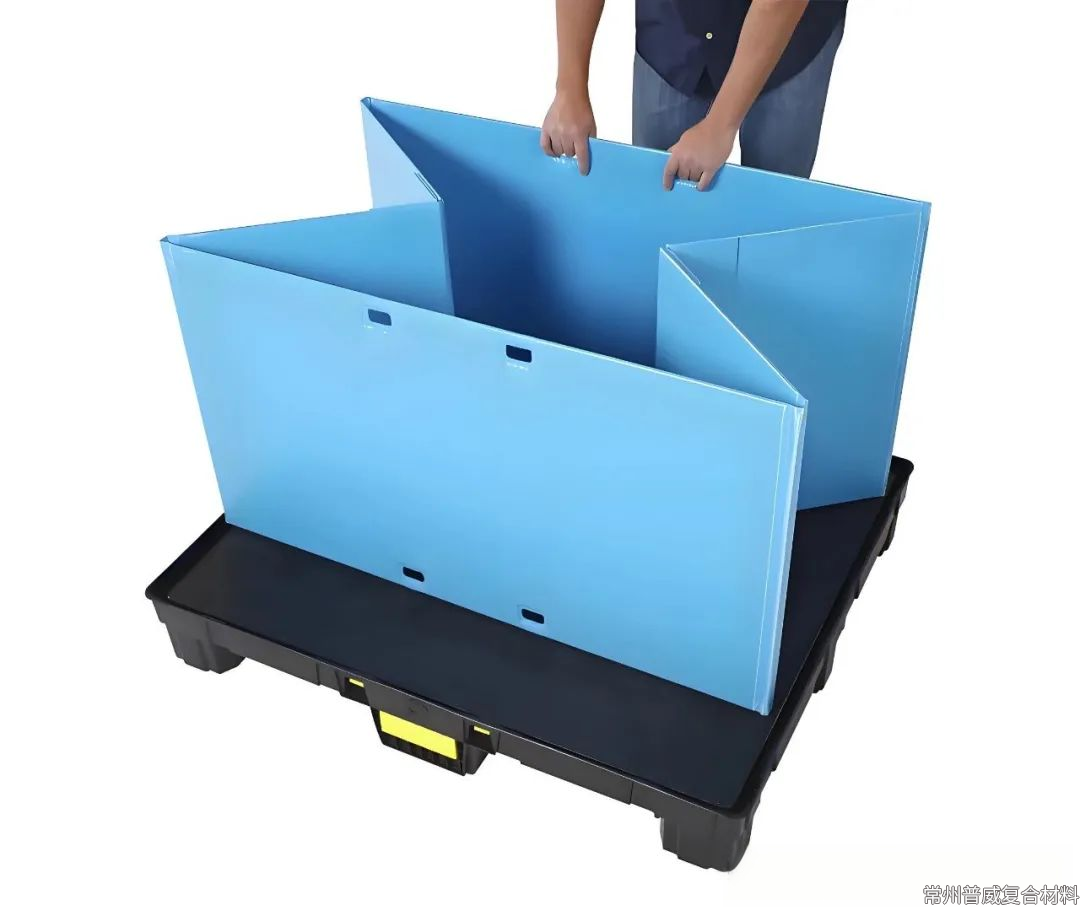

可折叠托盘

特点：

  • 长玻璃纤维（10-40mm）提供各向同性增强

  • 耐-30°C低温冲击，使用寿命是普通塑料托盘的3倍

  • 用于亚马逊、DHL等企业的智能仓储系统


5. 碳纤维增强尼龙（PA-CF）3D打印无人机部件


案例： 无人机机身框架

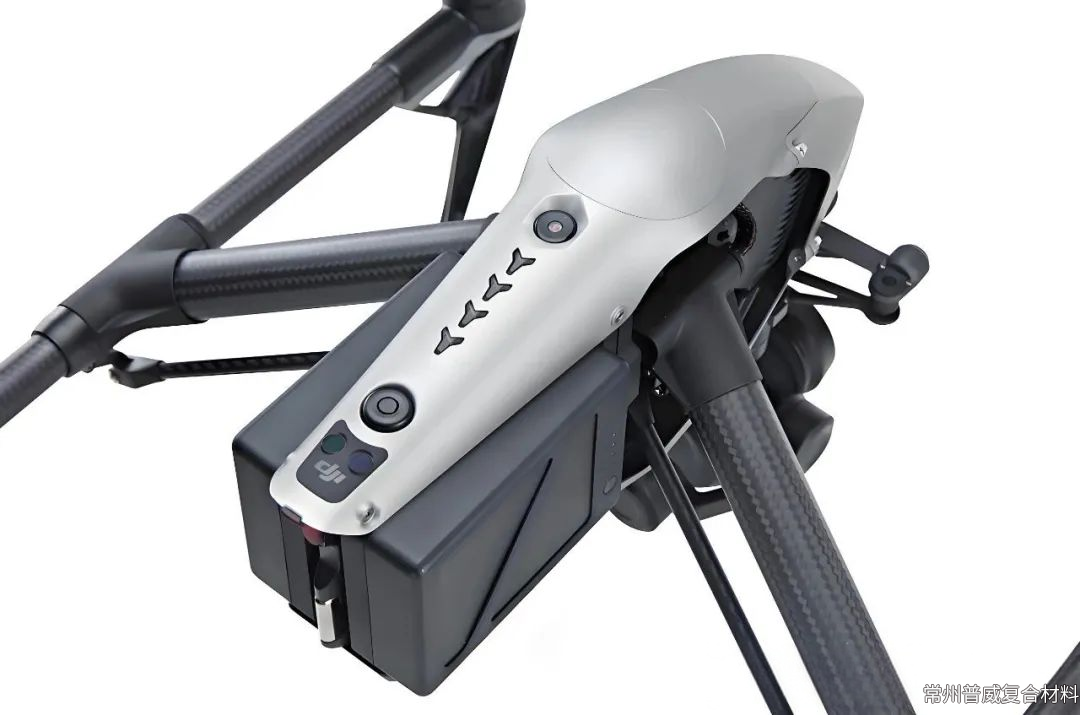

大疆Inspire

特点：

  • 碳纤维填充尼龙（PA-CF）FDM打印

  • 比铝合金框架轻20%，刚度提高35%

  • 用于大疆Inspire系列专业航拍无人机


6. 云母填充PET在电子连接器中的应用


案例： 5G基站防水连接器

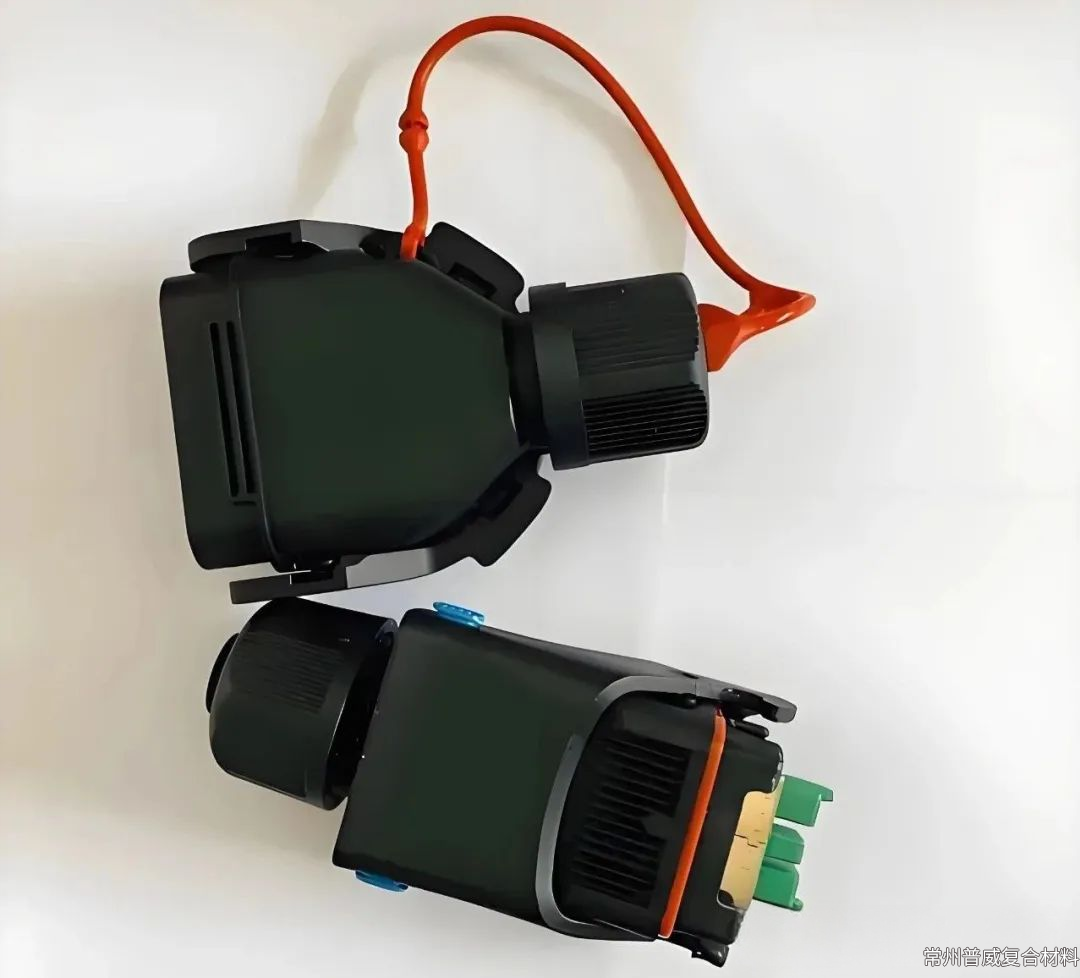

5G连接器

特点：

  • 15%云母填充提高尺寸稳定性和介电性能

  • 通过IP67防水认证

  • 用于华为、爱立信5G设备

结论

总结


玻璃纤维、碳纤维和矿物填料可以显著提升热塑性塑料的工程性能，使其适用于更苛刻的应用环境。然而，这些优势伴随着冲击韧性降低、表面质量下降和加工难度增加等挑战。成功应用需要充分理解材料特性，针对填充塑料的各向异性进行优化设计，并选择合适的制造工艺。


随着材料科学和加工技术的进步，填充热塑性塑料必将在汽车、航空航天、电子和工业应用等领域发挥越来越重要的作用。工程师需要在性能需求、成本考量和加工可行性之间找到最佳平衡点，以充分发挥这些先进工程材料的潜力。
