HDT vs VST : 热变形温度VS维卡软化点，一文讲清它们的"孪生"关系！
开篇：一个让人"懵圈"的物性表
“这个纯PA6材料能耐多少度？物性表写着热变形温度65℃（1.82Mpa），维卡软化点却是165℃，到底该看哪个？为什么差异这么多？”。你是否遇到过这样的困恼，材料供应商所提供的物性表出现热变形温度和维卡软化点，哪个温度是我们选材的参考？
没错，HDT（热变形温度）和VST（维卡软化点）可能是塑料行业里最容易被混淆的"孪生兄弟"——它们都测耐热性，都涉及升温和变形，甚至可以在同一台仪器上完成测试，但给出的温度值却常常相差几十度！
这让我们开始认真思考：这两个看似相似的指标，本质区别到底在哪里？什么时候该用HDT，什么时候该用VST？今天就来彻底搞清楚这对"孪生兄弟"的真面目！
1. 结论先行
HDT（热变形温度）：关注的是材料在受弯曲负荷时的结构变形能力 → 反映材料作为承载结构件在高温下的稳定性。
VST（维卡软化点）：关注的是材料在局部点压力下的表面软化特性 → 反映材料表面抗压入能力和加工温度窗口。
核心区别：
变形模式：HDT = 整体弯曲变形 | VST = 局部穿刺变形
应力分布：HDT = 面载荷（三点弯曲）| VST = 点载荷（1mm²针头）
工程意义：HDT → 能否做承重件 | VST → 表面会不会被压软
数值关系：通常 VST > HDT（因为局部软化需要更高温度）；但对于高度结晶材料，可能 HDT ≈ VST（熔融主导）。
2. 定义与测试原理对比
项目 | HDT（热变形温度） | VST（维卡软化点） |
|---|---|---|
英文全称 | Heat Deflection Temperature | Vicat Softening Temperature |
核心定义 | 在规定弯曲应力下，试样弯曲变形达到0.21mm（或0.25mm）时的温度 | 在规定垂直压力下，1mm²截面积的压针压入试样表面1mm深度时的温度 |
测试原理 | 三点弯曲加载，测整体挠曲 | 单点垂直加载，测局部穿刺 |
加载模式 | 分布载荷（跨距64mm或100mm） | 集中点载荷（针尖面积1mm²） |
判定标准 | 挠度达到0.21mm或0.25mm | 压入深度达到1mm |
适用场景 | 评估承载结构件的耐热性 | 评估表面软化特性和加工温度 |
执行标准 | ISO 75, ASTM D648, GB/T 1634 | ISO 306, ASTM D1525, GB/T 1633 |
HDT和VST测试对比示意图

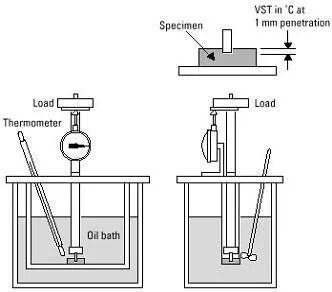

图3：维卡软化点（VST）测试——1mm²针头垂直压入试样（来源于网络）

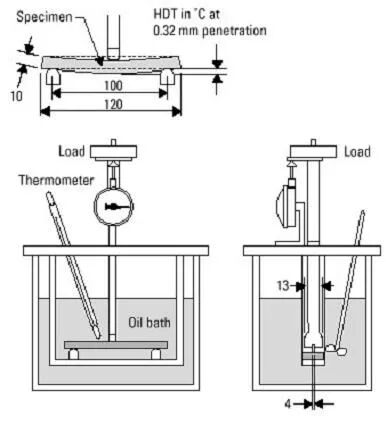

图4：热变形温度（HDT）测试——三点弯曲加载方式（来源于网络）
3. 关键测试参数全对比
试样与装置参数
参数类目 | HDT | VST |
|---|---|---|
标准试样尺寸 | 80×10×4 mm（ISO 75） | 10×10×4 mm（最小） |
试样放置方式 | 平放或竖放 | 水平放置 |
支撑跨距 | 64 mm（ISO）或 100 mm（ASTM） | 无跨距（直接支撑） |
压头形状 | 圆弧形接触面（半径3.0±0.2mm） | 截面积1mm²的平头针（圆形或方形） |
压头材料 | 淬火钢 | 淬火钢 |
载荷与变形参数
参数类目 | HDT | VST |
|---|---|---|
标准载荷 | 方法A 方法B：0.45 MPa弯曲应力 | 方法A 方法B：50N（5kg力） |
载荷性质 | 持续弯曲载荷（分布力） | 持续垂直压力（集中力） |
变形判定 | 挠度0.21mm（ISO）或0.25mm（ASTM） | 压入深度1mm |
测量精度 | ±0.005mm | ±0.01mm |
升温与介质参数
参数类目 | HDT | VST |
|---|---|---|
升温速率 | 选项1 选项2：50±5℃/h | 选项1 选项2：50±5℃/h |
加热介质 | 硅油（闪点>300℃）、甘油或其他液体 | 硅油（闪点>300℃）、甘油或液体（也可空气浴） |
温度范围 | 室温~300℃ | 室温~300℃ |
温控精度 | ±0.5℃ | ±0.5℃ |
材料适用性对比
材料类型 | HDT推荐载荷 | VST推荐载荷 | 典型温差 |
|---|---|---|---|
1.80 MPa（方法A） | 50N（方法B） | VST > HDT | |
通用塑料 | 0.45 MPa（方法B） | 10N（方法A） | VST > HDT |
高性能塑料 | 1.80 MPa（方法A） | 50N（方法B） | VST > HDT |
高结晶材料 | 1.80 MPa | 50N | VST ≈ HDT（均接近Tm） |
4. "测试原理→变形机制→实际意义"三条主线
A. 变形模式的本质差异：整体屈服 vs 局部软化
HDT的弯曲变形机制：
试样受到三点弯曲载荷→上表面受拉应力，下表面受压应力
随着温度升高→材料模量下降→弯曲变形增大
当中点挠度达到0.21mm时→记录此时温度即为HDT
物理意义：反映材料在整体结构受力状态下的热稳定性
VST的穿刺变形机制：
1mm²针头施加集中压力（10N或50N）→局部应力高达10MPa或50MPa
随着温度升高→材料表面软化→针头逐渐压入
当压入深度达到1mm时→记录此时温度即为VST
物理意义：反映材料表面抗局部压入的能力
为什么VST通常高于HDT？
HDT是整体变形，涉及材料体积变化→受玻璃化转变（Tg）影响大
VST是局部穿刺，主要是表面流动→需要接近或超过Tg，甚至接近熔点（Tm）
例外：高度结晶材料（如POM）的HDT和VST都接近Tm，所以数值接近
载荷分布在64mm或100mm跨距上→应力相对均匀
弯曲应力计算公式：σ = 3FL/(2bh²)，其中F=载荷，L=跨距，b=宽度，h=厚度
适用场景：模拟实际使用中的分布载荷（如结构支撑件）
10N或50N全部作用在1mm²面积上→局部应力极高（10-50 MPa）
远高于HDT的1.80 MPa→但作用面积极小
适用场景：模拟局部接触压力（如紧固件接触点、密封面、装配卡扣）
做承重结构件（梁、框架、外壳）→关注HDT（整体挠曲）
做接触部件（连接器、卡扣、密封圈）→关注VST（表面压入）
做薄壁制品（杯盖、盒子）→两者都参考（外部压力+自重）
✅ 这个材料能不能在XX温度下承受弯曲载荷而不变形
✅ 作为结构件时的"安全使用温度上限"参考
✅ 不同材料在相同载荷下的耐热性对比（如PA6 vs PA66）
❌ 不能直接代表实际使用温度（实际负荷、时间、环境都不同）
✅ 材料表面开始明显软化的温度点
✅ 注塑/挤出加工的"温度下限"参考（加工温度通常 > VST + 30~50℃）
✅ 装配时紧固件拧紧扭矩的温度限制参考
❌ 不能代表材料的熔点或使用温度
HDT高 + VST高 → 优秀的耐热结构材料（如PA46、PPS）
HDT中等 + VST高 → 适合表面接触但不承重（如PC外壳）
HDT低 + VST低 → 只能低温使用（如软质PVC、PE）
HDT ≈ VST → 结晶材料，接近熔点时同时失效（如POM）
非结晶或低结晶塑料（PS、ABS、PC）：VST比HDT高20-50℃
原因：HDT时材料已软化但未充分流动；VST需要表面流动性足够强
高结晶塑料（POM）：VST ≈ HDT ≈ Tm
原因：两者都受熔融控制，结晶一旦崩塌，整体和局部同时失效
应力模式不同：HDT是弯曲应力（拉-压组合），VST是纯压应力
变形机制不同：HDT涉及整体模量下降，VST只关心表面流动
工程意义不同：HDT预测结构承载能力，VST预测表面抗压入能力
❌ 某客户看到材料VST=180℃，就认为零件可以在150℃下使用
实际该材料HDT@1.8MPa = 120℃，在150℃时已严重变形
❌ 某工程师用HDT数据指导注塑温度设置
应该参考VST或更高温度（熔体流动速率MFR测试温度）
结构件选材 → 必须看HDT（载荷条件与实际相近）
加工工艺设定 → 参考VST（表面软化点）+ 熔体流动数据
表面接触应用 → VST更重要（如紧固件、密封面）
两者都看 = 全面了解材料耐热性
持续使用温度 ≈ HDT（@1.8MPa）- 20~30℃
短时耐受温度 ≈ HDT（@1.8MPa）+ 10~20℃
加工温度下限 ≈ VST + 30~50℃
先看UL/IEC等认证的长期耐热温度（如RTI评级）
参考HDT/VST进行材料对比筛选
在实际使用条件下做加速老化测试验证
预留安全裕度（通常使用温度 < HDT - 20℃）
结晶区在Tm（熔点）以下保持刚性→HDT受Tm控制
但非晶区在Tg（玻璃化转变温度）时已软化→可能影响HDT
VST通常也接近Tm（表面需要流动才能被压入1mm）
即使结晶材料，非晶区也占20-50%
在Tg~Tm之间，非晶区已软化→整体刚性下降→HDT弯曲变形达标
VST的针头压入需要更多材料流动→更接近Tm
高结晶材料（POM、HDPE）→HDT和VST都相对接近，选材时看结晶度
低结晶材料（PET、PA6）→HDT受Tg影响大，注意与Tg的关系
PA6吸水后，水分子进入非晶区→降低Tg（从50℃降到-20℃）
HDT从180℃（干态）降到65℃（饱和吸水）→差值高达115℃！
工程对策：①使用PA66或PA12（吸水率更低）②做防潮密封③按湿态HDT设计
玻纤本身Tg > 500℃，在测试温度下完全刚性
纤维形成"骨架"阻止基体变形→HDT提升50-100℃
但要注意：VST提升有限（表面仍是树脂基体）
粗略估算：连续使用温度 ≈ HDT@1.8MPa × 0.7
例如：HDT = 150℃ → 连续使用 ≈ 105℃
再查UL黄卡确认RTI（Relative Thermal Index）评级
分子量分布、结晶度控制、助剂配方都会影响
±10℃差异正常，超过20℃需警惕（可能牌号不同或测试条件不同）
做承重结构 → 看HDT（整体不能塌）
做表面接触 → 看VST（局部不能软）
做长期使用 → 两者都看，再减20-30℃做安全裕度
做加工工艺 → VST定下限，熔体流动定上限
B. 载荷分布的工程影响：面力 vs 点力
HDT的分布载荷特征：
VST的集中载荷特征：
实际工程启示：
C. 数据意义的工程解读：选材决策的"双保险"
HDT告诉你的事：
VST告诉你的事：
组合使用的智慧：
5. 把常见误区讲明白
误区1：“HDT和VST哪个温度更高？”
真相：大多数情况VST > HDT，但不绝对。
典型差值规律：
实例对比：
材料 | HDT@1.8MPa | VST@50N | 温差 | 原因 |
|---|---|---|---|---|
PA6 | ~65℃ | ~165℃ | +100℃ | 吸湿态Tg低，HDT受Tg控制；VST接近Tm |
PA6（干态） | ~180℃ | ~220℃ | +40℃ | 干态Tg升高，但VST仍需接近Tm |
POM | ~110℃ | ~120℃ | +10℃ | 高结晶，两者都接近Tm（165℃） |
PC | ~130℃ | ~150℃ | +20℃ | 非结晶，但Tg高（145℃） |
PP | ~100℃ | ~150℃ | +50℃ | 半结晶，HDT受非晶区Tg控制 |
误区2：“可以用VST代替HDT吗？”
真相：不可以！ 两者测的是不同的物理现象。
不能互相替代的原因：
典型错误案例：
正确使用原则：
误区3：“HDT/VST就是材料的实际使用温度”
真相：都不是！ 它们是特定条件下的实验室指标。
为什么不能直接当使用温度？
实验室条件 | 实际使用条件 | 差异影响 |
|---|---|---|
短时升温测试（数小时） | 长期使用（数月/年） | 蠕变累积→实际耐温↓20-40℃ |
标准载荷（1.8MPa或0.45MPa） | 实际载荷变化（动态/冲击） | 高载荷→实际耐温↓；低载荷→可能+提升 |
液体介质（均匀加热） | 空气环境（不均匀、有氧化） | 氧化老化→长期耐温↓ |
单次测试（无疲劳） | 反复受力（热循环） | 疲劳损伤→实际耐温↓ |
安全使用温度的估算公式（经验法则）：
正确的工程做法：
误区4：“结晶性塑料的HDT和VST没有区别”
真相：有区别。
结晶性塑料的特殊性：
为什么半结晶材料HDT仍然低于Tm？
工程启示：
6. 实际应用选材速查表
场景1：按材料类型选测试方法
材料类别 | 推荐HDT载荷 | 推荐VST载荷 | 主要关注指标 | 典型应用 |
|---|---|---|---|---|
工程塑料 | 1.80 MPa | 50N | HDT优先 | 齿轮、轴承、汽车零件、电器外壳 |
通用塑料 | 0.45 MPa | 10N | VST参考 | 日用品、包装、薄壁容器 |
高性能塑料 | 1.80 MPa | 50N | 两者都高 | 航空航天、电子封装、医疗器械 |
软质塑料 | 0.45 MPa | 10N | VST更关键 | 电线护套、密封条、软管 |
场景2：按应用场景选关注重点
应用场景 | 主要关注 | 次要参考 | 选材要点 | 典型案例 |
|---|---|---|---|---|
汽车保险杠 | HDT@0.45MPa > 90℃ | VST参考 | 需承受冲击+温度变化，HDT决定不变形 | PP+POE+H滑石粉改性，HDT~100℃ |
电器外壳 | HDT@1.8MPa > 80℃ | VST > 100℃ | 结构刚性+表面不易划伤，两者都看 | 改性ABS、PC、PP |
齿轮/轴承 | HDT@1.8MPa > 120℃ | VST > 150℃ | 长期载荷下不蠕变，HDT是硬指标 | PA66+GF、POM、PBT+GF |
热水管道 | HDT@0.45MPa > 90℃ | VST > 120℃ | 长期热水接触，HDT决定不软化变形 | PPR、PB、CPVC |
薄膜/片材 | HDT@0.45MPa参考 | VST > 100℃ | 热成型温度控制，VST指导加工窗口 | PET、PP薄膜 |
紧固件/卡扣 | HDT参考 | VST > 使用温度+30℃ | 局部压力高，VST防止压入变形 | PA66、POM、PC |
场景3：按温度需求快速筛选
使用温度需求 | HDT@1.8MPa最低要求 | 推荐材料 | 备注 |
|---|---|---|---|
室温使用（< 50℃） | > 60℃ | PP、PE、PS、ABS、PVC | 大部分通用塑料满足 |
中温使用（50-80℃） | > 100℃ | 改性PP、ABS、PC、PA6 | 需考虑长期蠕变 |
高温使用（80-120℃） | > 130℃ | PA66、PBT、PET、PC/ABS | 通常需玻纤增强 |
超高温使用（> 120℃） | > 200℃ | PA46、PPS、PEEK、LCP | 特种工程塑料 |
场景4：特殊情况处理指南
特殊情况 | 判断方法 | 解决方案 |
|---|---|---|
吸湿性材料 | 干态HDT > 180℃，湿态HDT < 80℃ | 以湿态HDT为准，或做防潮处理（密封、干燥剂） |
玻纤增强材料 | HDT显著提升（+50~100℃） | 选材时注意纤维含量（30%GF典型），平衡韧性 |
阻燃材料 | 阻燃剂可能降低HDT/VST | 选用高温稳定型阻燃剂（如含卤阻燃剂） |
回收料 | HDT/VST可能下降10-20℃ | 重新测试 |
长期载荷应用 | HDT只是短时数据 | 做蠕变测试（1000h），实际温度限制HDT-30℃ |
场景5：测试条件选择建议
情况 | HDT载荷选择 | VST载荷选择 | 理由 |
|---|---|---|---|
结构件，高负荷 | 1.80 MPa（方法A） | 50N（方法B） | 模拟实际高应力 |
结构件，低负荷 | 0.45 MPa（方法B） | 10N（方法A） | 避免过度保守 |
薄壁制品 | 0.45 MPa | 10N | 薄壁本身承载低 |
对标竞品 | 使用对方相同条件 | 使用对方相同条件 | 确保可比性 |
质量控制 | 固定条件（如1.8MPa） | 固定条件（如50N） | 批次对比一致性 |
7. 实战Tips（来自检测一线）
Tip 1：为什么PA6干态和湿态HDT差距这么大？
Tip 2：玻纤增强为何如此有效提升HDT？
Tip 3：如何快速判断材料是否适合高温应用？
Tip 4：同一材料为什么不同厂家HDT差异大？
写在最后
从HDT到VST，从整体弯曲到局部穿刺，它们就像一对"孪生兄弟"——虽然测的都是耐热性，但一个关注结构承载，一个关注表面软化。
记住这个选材口诀：
最重要的一点：HDT和VST都只是实验室指标，真正的使用温度还要靠实际应用条件下的验证——这才是工程师的核心价值！
