半导体氟材料选型，PFA和PTFE怎么选？
PFA和PTFE怎么选？
参数表基本一样，怎么选？
耐温：PTFE 260°C，PFA 260°C。
耐腐蚀：都是“几乎不溶于任何溶剂”。
介电强度：都在同一个数量级。
化学结构：都是碳氟骨架。
这大概是半导体行业氟材料选型里最经典的困境。
因为这个问题，从来就不在参数表里。
01
表面选材料，实际选工艺
PTFE和PFA最大的区别，不是性能，而是加工方式。
PTFE（聚四氟乙烯）熔体粘度极高，不能像普通塑料那样加热熔融、注塑成型。

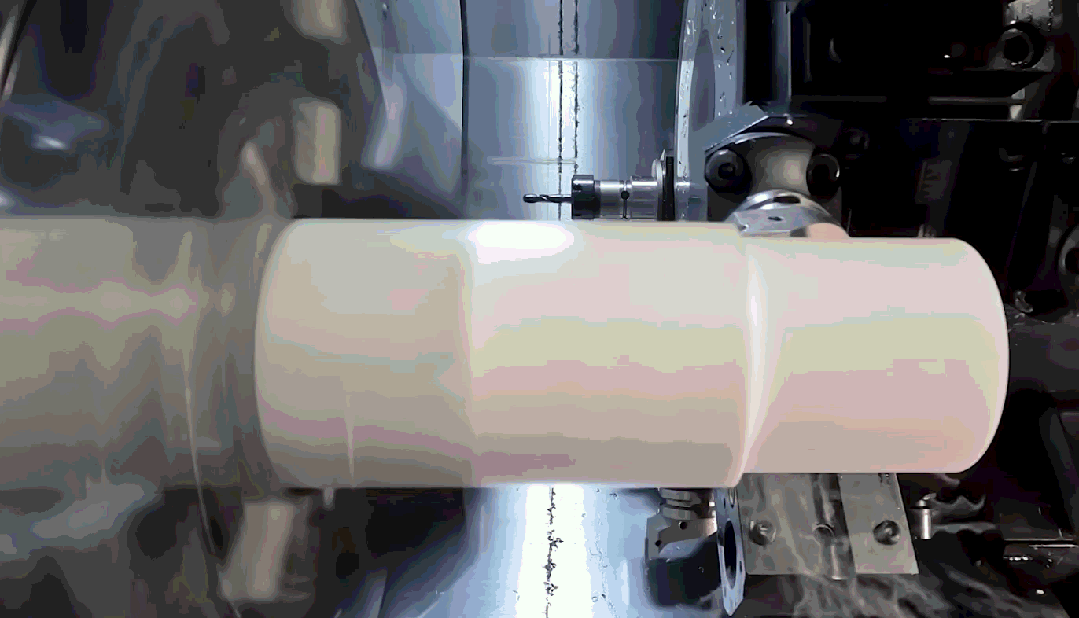

只能先通过冷压烧结做成棒料、板料、管料，然后再上车床、铣床，一刀一刀切出想要的形状。这叫减材制造。

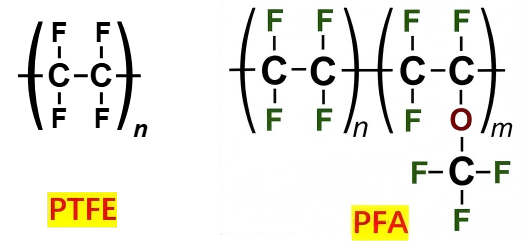

PFA（可熔性聚四氟乙烯）是为了克服PTFE不能热塑成型的缺陷而开发的。它在分子链上引入全氟烷氧基侧基，加了个小手，就足以对加工有很大的影响，把熔体粘度降了下来。
这意味着PFA可以像普通热塑性塑料一样，通过注塑、挤出、吹塑等方式一次成型。这叫增材制造思维。
看似只是工艺差异，背后却是两种完全不同的制造逻辑。
PTFE的减材路线，适合什么样的产品？
大尺寸、简单结构、小批量。
半导体行业早期的零部件——大直径的法兰、直通管接头、简单的槽体衬里——这些工件，车床一转就出来了，PTFE用起来完全没问题。

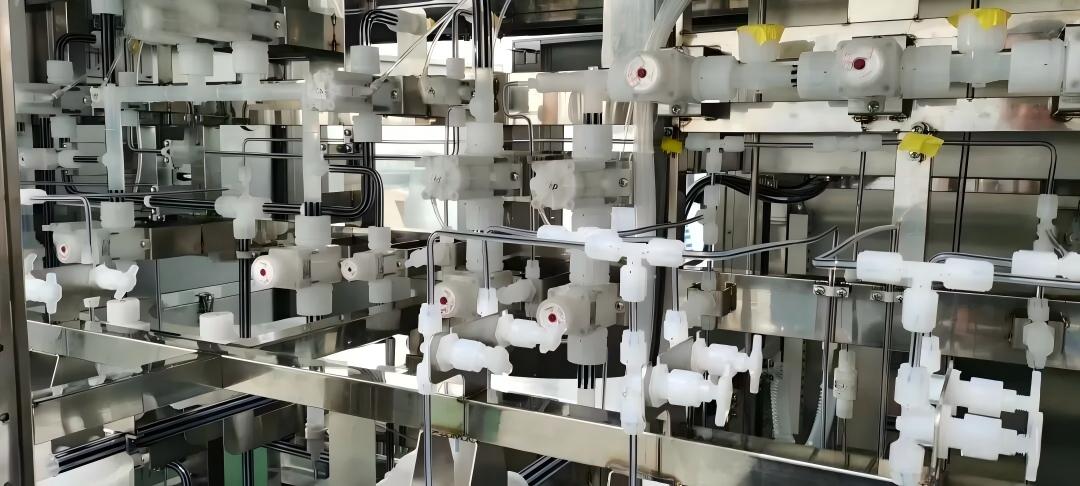

但是当设备越做越小、流道越来越复杂、接头越来越多，PTFE的短板就暴露了。一个带多个分支的微型阀体，你让机加工师傅在棒料上掏出一个复杂的内部腔体，不是做不出来，而是成本和时间都扛不住。
PFA的增材路线恰好填补了这个空档。
所以第一层是：PTFE和PFA的选择，很少是纯粹的材料参数比较。背后要回答的是：
你的产品长什么样？你需要多少件？你的结构复不复杂？
小批量、大尺寸、简单形状，PTFE是合理的。
大批量、小型化、复杂流道，PFA几乎是唯一的解。
02
性能差异是真实存在的，只是参数表上写得不够直白
说到这里，必须把另一个维度补上。
PTFE和PFA的性能差异确实存在，而且直接影响使用效果。
问题在于，参数表上那几个标准数据——拉伸强度、弯曲模量、硬度——它们之间的差异看起来不大，但实际表现远不止那几个数字。
PTFE最被诟病的两个短板：强度低，而且软。
它的拉伸强度通常在20～35 MPa这个区间，PFA是30～45 MPa。数字上有差距，但更关键的是长期受力下的表现。

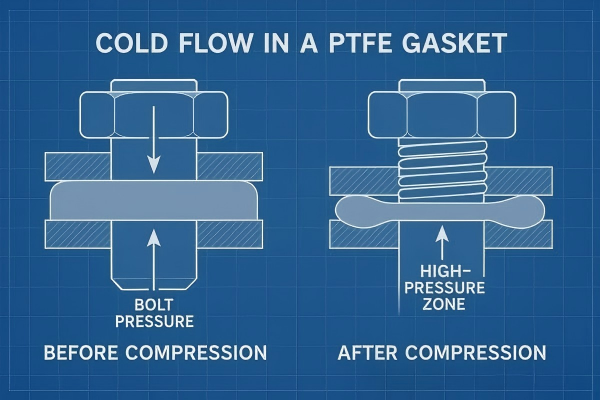

PTFE有一个致命弱点——冷流性，也叫蠕变。
意思是在持续压力下，它会像非常缓慢的液体一样变形。一个拧紧的PTFE密封垫，用着用着就变薄了，螺栓扭矩也松了。初始密封设计得再好，几个月后可能在不知不觉中失效。
PFA的抗蠕变能力明显优于PTFE。同样的密封结构，同样的预紧力，PFA比PTFE更不容易在长期服役中“塌下去”。
这不是一个可有可无的差异。
半导体产线里有大量需要长期承压密封的场景——阀门阀座、法兰垫片、管路接头——在这些地方，蠕变越小，意外泄漏和意外停机的概率越低。
硬度方面，PTFE也比PFA软一截。更软意味着更容易被划伤，更容易在反复拆装中磨损。一个需要频繁维护的零部件，PTFE可能用几次就花了，PFA能撑更久。
那为什么参数表上的差距看起来不大？
因为参数表测的是室温、标准试样、单次加载的数据。而真实工况是高温、复杂应力、长期服役。
实验室里差10 MPa可能不算什么，产线上差10 MPa，在持续载荷下叠加两百次热循环之后，就是漏和不漏的区别。
到这里，有人会说：既然PFA在强度、抗蠕变、硬度上都更好，为什么没有全面替代PTFE？
03
答案藏在时间维度里
PTFE在半导体行业用了三四十年。从最初的酸碱输送管路，到湿法设备的槽体衬里，再到超纯水系统的密封件，它几乎是氟塑料在半导体行业的代名词。
这几十年里积累下来的东西，不是一叠参数表，而是一个庞大的应用数据库：
PTFE在半导体行业用了三四十年。
从最初的酸碱输送管路，到湿法设备的槽体衬里，再到超纯水系统的密封件，它几乎是氟塑料在半导体行业的代名词。
这几十年里积累下来的东西，不是一叠参数表，而是一个庞大的应用数据库：
某种规格的PTFE管在某家晶圆厂的超纯水管路上连续运行了十五年，析出物水平从未超标。某种配方的PTFE垫片在高温浓硫酸环境下，寿命稳定在多少个小时。
PTFE的这些已知：包括它的缺点，包括它会在什么条件下蠕变、蠕变到什么程度会失效——客户已经摸透了。
而那些已经用了PTFE几十年、一直没出过事的工程师，你说“PFA抗蠕变更强、更硬、更耐磨”，他会点头：“话是这么说，但我这边PTFE这么多年也没出过问题。”
这是一种非常理性的保守。
面对一条造价几亿的产线，没人愿意主动更换一个“看起来更好但还没在自己手上跑过十年”的材料，哪怕它真的更好。
这也解释了为什么PFA替代PTFE的实际进程，最快的地方永远是那些PTFE根本做不出来，或者PTFE的性能短板已经造成明确损失的场景。
结构太复杂，必须注塑。
密封反复失效，冷流已经坐实了罪魁祸首。
在这些场景里，客户没得选，或者已经有了切肤之痛，切换的意愿就很强。
而在PTFE完全能胜任的场景，PFA推进得很慢。不是PFA不好，而是PTFE的“已知”打败了PFA的“更好”。
价格差异也因为这个维度而长期存在：PTFE贵在机加工的人工和设备折旧，PFA贵在原料和模具。
但PFA真正的隐性成本，是建立验证数据所需要的漫长等待。
这个等待期，才是两种材料之间最深的那条护城河。
04
转型不是升级，是换赛道
最近几年，国内氟材料行业有一个挺普遍的认知：从PTFE切入PFA，是产品升级的必由之路。
这个认知本身不算错，但缺了关键的一环。
很多人以为这是一个平滑的技术升级：我已经会做PTFE零部件了，拿PFA粒子来注塑不就行了？
实际上，这是换了一条赛道。
PTFE供应链的核心能力：
原料采购（悬浮树脂或分散树脂）→ 模压/挤压成型棒料板料 → CNC机加工 → 表面处理 → 成品。
这条链上，中国企业的能力积累在机加工段。
PFA供应链的核心能力：
高纯PFA粒子采购 → 精密注塑模具设计 → 高洁净注塑成型 → 后处理 → 成品。
这条链上，高端PFA粒子基本仍由国外企业主导；精密注塑对模具流道设计、温度均匀性控制、洁净间管理水平的要求，比普通工程塑料高出一个量级。
一个擅长机加工的企业，跑到注塑的世界里，面对的不是升级，而是重建。
设备要换，人要重新培养，模具供应商要重新找，工艺参数要从零开始磨。
原来的机加工优势，在新赛道上几乎用不上。
这不是一个技术决策，而是一个战略决策。
企业有没有准备好为这个转型支付重建整个制造体系的成本？
如果没有，要么继续在PTFE的复杂机加工上做深做精，要么寻求与成熟的PFA注塑企业合作。
硬切，大概率两头都做不好。
写在最后
把PTFE和PFA当成两个同类材料在对比，就像比较两种配方相近的洗发水。
但实际情况是：PTFE和PFA是两种完全不同的商业逻辑。
PTFE的逻辑是机加工逻辑：适合小批量、简单结构的产品。
它偏软、会蠕变，但这些缺点已经被几十年的应用经验摸透了。用户知道它会在什么条件下出问题，也知道怎么在设计上规避。它的价值，一部分在加工精度上，另一部分在这个“已知”带来的确定性上。
PFA的逻辑是注塑逻辑：适合大批量、复杂结构的产品。
它在强度、抗蠕变、硬度上确实更好，不是参数表上的微幅领先，而是在长期服役中被时间放大的显著优势。
但它在超纯应用中的历史短，验证数据的厚度还比不上PTFE。它的价值，一部分在模具工程能力上，另一部分在“更好”带来的性能溢价上。
看清楚这一层，选型问题就简单了：你手里的产品，到底是哪种逻辑的受益者？
是几十件的小批量、大尺寸简单工件，而且现有PTFE方案也没出过问题？别折腾了，PTFE机加工最划算。
是几万件的大批量、微型化复杂零部件，或者PTFE的蠕变和磨损已经在产线上造成过实实在在的损失？PFA才是正解。
材料选型的本质，从来不是比参数。
是理解自己的业务阶段，理解客户到底买的是“已知的安全”还是“更好的可能”，理解选A就等于选了一种商业逻辑——连同它的供应链、它的验证周期、它的长期成本结构，一起选进去了。
把这个想清楚，参数表就可以放一边了。
