聚醚醚酮（PEEK）功能复合材料改性方法
汽车每减重10%，能耗降6%～8%，续航多5.5%——这是轻量化赛道中最常被引用的测算数据。而在能满足200℃以上长期服役、又要抗化学腐蚀，还得比金属轻一半的高端件里，聚醚醚酮（PEEK）几乎是绕不开的选项。
但它不是拿来就能用：纯PEEK的摩擦系数偏高、耐磨损和抗压还有提升空间，得靠改性把性能“调”到工况需要的区间。下文将梳理近几年主流的改性路径，重点介绍数据可查、机理清晰的几类方向。
以行业公开物性为参照基准（以Victrex PEEK450G这类未增强品级为例）：
●密度1.32g/cm³，半结晶芳香族热塑性
●熔点343℃，Tg约143℃，HDT（1.8MPa）≈152℃
●拉伸强度≈98MPa，拉伸模量≈4.0GPa，弯曲强度≈165MPa
●摩擦系数0.35–0.40，磨损率在10⁻⁵–10⁻⁶mm³/N·m量级
这组数据是后面所有“提升百分比”的参照系。顺便提一句市场侧：不同研究机构数据显示，2025年全球PEEK市场规模预计突破30亿美元（约合人民币215亿元），也有预测认为将接近70亿元人民币或达到约24亿美元，而全球增强改性PEEK市场规模约18.7。
全球PEEK市场规模预计到2027年将达到12.26亿美元，国内PEEK需求保持高增速，其中汽车行业用量1.9万吨，首次超过电子电气成为第二大下游。当前轻量化趋势下，PEEK有望以塑代钢，成为汽车工业核心材料，随着终端市场发展，其需求有望迎来较大增长，2027年中国PEEK市场的销售量可达5078.98吨，销售额也将达到28.38亿元——轻量化这条线确实在放量。
无机填料这条路逻辑最简单——PEEK是树脂基体，扔进硬质颗粒或纤维，借它们的力学/导热/润滑属性补短板。但单填料容易碰到天花板，最近几年的重点已经从“加一种”转到“几种搭配”。
1、石墨（Gr）/GO：润滑主力
吉林大学Shang等在High Performance Polymers 2018的工作中，系统研究了微米级Gr粒径对PEEK/Gr的影响：25wt%是摩擦学性能的拐点，再往上增益不明显；而同样25%含量下，Gr粒径越小，磨损率越低（原文用的是micron-graphite，注意不是毫米级）。作用机理清晰明确：Gr会在摩擦表面形成一层转移膜，将钢与PEEK之间的干摩擦转化为Gr层间的滑移摩擦。
氧化石墨烯（GO）因为含氧官能团多，与PEEK的界面结合力远优于Gr，但单加GO对韧性的提升有限——这块后面讲到壳聚糖接枝时会回头补。
2、CF/OCF：刚度与强度的主刀
碳纤维是PEEK改性里“性价比”最高的增强体之一。Lyu等用热压把氧化CF（OCF）和PEEK交替铺，做出来的OCF/PEEK相比纯PEEK：剪切强度+73%、弯曲强度+163%、弯曲模量+85%。Qin等更进一步，在CF表面重氮化引入氰基再做热压，做出“双交联界面”的CF/PEEK，耐热、耐溶剂没丢，界面剪切强度又往上抬了一截。

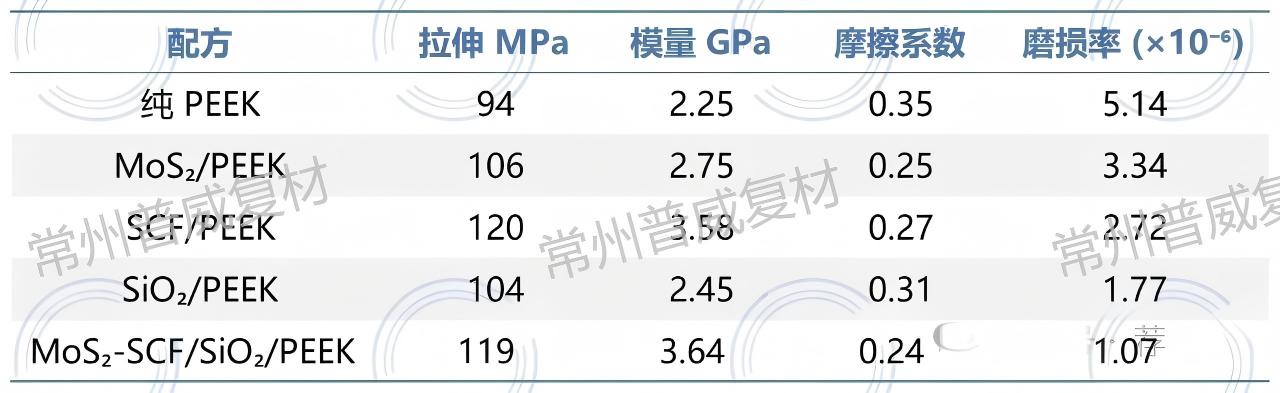

短切CF（SCF）更常见于注塑件。Feng等2023把MoS₂水热包覆到SCF上，再混nano-SiO₂注塑，得到MoS₂-SCF/SiO₂/PEEK，表观数据是（对比纯PEEK拉伸94MPa/模量2.25GPa/摩擦0.35/磨损5.14×10⁻⁶）：
单看任一单组分都不如三组分一起上——这就是“混杂协同”的典型例子。
3、陶瓷颗粒：扛热老化的那条线
Niu等2021在CompositesPartB上发过一组用磷酸盐改性无机颗粒（Si₃N₄、AlN、Al₂O₃、Cu₂O）填PEEK的工作，热老化前后TGA和力学都测了：
●Si₃N₄/PEEK：热老化后T₅仍562℃，T₅₀拉到>800℃，弯曲强度热老化后91.9MPa（根据相关研究，PEEK一直暴露于250℃以上环境中会加速老化过程，降低韧性并增加脆性，纯PEEK热老化后弯曲强度降到100.9MPa，而经Si₃N₄填充改性后，材料的抗压强度从156MPa提升到190MPa，热老化后还维持181MPa）
●Al₂O₃/PEEK：抗压直接从156拉到321MPa，热老化后几乎不降（326MPa）——这是四个里最“硬核”的
Cu₂O改性体系的性能则出现明显下滑，热老化后T₅从560掉到504，这表明并非任意无机颗粒都可用于PEEK的改性。
4、为什么单填料不够，要混杂
Hu等做的CF+Gr+SiO₂三组分（CGS/PEEK），摩擦系数比纯PEEK降了80.7%——这种幅度单填料做不到。有实验数据显示，当CF添加量（质量分数）为20%时，CF/PEEK复合材料的摩擦因数最低为0.247，仅能实现一定程度的摩擦系数降低，远达不到三组分复合材料的降幅，且相关研究也表明单填料增强的CF/PEEK仅比纯PEEK摩擦系数更低，无法实现如此大幅的下降。
Li等把羟基化BN（BNO）接枝到CNT上再混PEEK，3wt%添加量下摩擦磨损双降，机理是BNO-CNT在基体里既润滑又“锚定”，抑制摩擦过程中的塑性变形。这几年的共识基本是，单一填料负责一个维度（刚/韧/润滑/导热），多填料复配才可在不损耗其他性能的前提下，针对性提升某一项性能。
无机填料和PEEK的麻烦在于界面——PEEK分子链刚性强、表面能低，无机颗粒极易发生团聚。有机材料与PEEK同属高分子范畴，相容性天生更优，但仍需谨慎遴选适配类型。
PTFE：润滑的“老搭档”
PTFE的低摩擦是出了名的，和PEEK熔融共混也成熟。Qiu等的工作里10wt%PTFE是耐磨性能的甜点，再多加对力学拖累明显。PEEK本身就具备优良的滑动特性，适合低摩擦、耐磨损的应用场景，添加PTFE改性的滑动牌号PEEK耐磨性更为优越，这也使得该改性路线的商用化最成熟，Victrex450FE20（20%PTFE填充）就是对应牌号，摩擦系数能压到0.12–0.18区间。
自交联PEI（c-PEI）：锁住无定形区
PEEK一接近Tg，无定形区的链段就开始蠕变，尺寸稳不住。Bai等把加工温度和PEEK接近的c-PEI混进去，据相关研究，PEEK/PEI共混物完全相容，二者分子间相互作用较强，c-PEI在网络里限制PEEK无定形链段运动，结合PEEK本身优异的介电性能与尺寸稳定性基础，共混物的高温力学性能、尺寸稳定性、介电性能得以一并提升——这条思路在电机、精密结构件里有价值。
PI短切纤维：韧和热的平衡
Yao等2020的数据表明，20wt%短切PI纤维/PEEK的HDT从160℃拉到277℃，30%时到318℃；拉伸强度从89.2MPa拉到139.3MPa，冲击强度从4.7kJ/m²拉到9.3kJ/m²——但断裂伸长率从46%明显下降到3.8%[citation:22表4/5]。代价很清楚：材料的冲击韧性得到提升，但延性相较于PI有所下降。选不选要看工况是要“抗冲击”还是要“抗蠕变下的延展”。
壳聚糖接枝GO：天然高分子那条线
Zhang等把壳聚糖（CTS）酯化接枝到GO上再冷压热成型做CTS-GO/PEEK[citation:25即用户文档]。0.1wt%添加时，拉伸强度从88.4MPa拉到103.3MPa，断裂能从183J/m²拉到343J/m²——关键是CTS和PEEK都有酮基，分子间作用力比裸GO强，裂纹扩展被抑制。该研究路线在医用骨植入PEEK材料领域应用前景更为广阔，由于CTS本身具备良好的生物相容性，其增韧机理同样可为汽车用PEEK部件提供技术参考。
在部分应用场景中，并非PEEK基体性能不足，而是其与其他材料的界面结合性能欠佳。比如CF/PEEK织物和钛合金的层间、PEEK涂层喷在铝合金涡旋盘上、PEEK和骨组织的界面，这时候改表面比改基体划算。
●铝合金上喷PEEK涂层
涡旋压缩机传统采用阳极氧化或镀镍处理，存在耐磨上限不足的问题，易导致涡卷间磨损卡死、设备寿命缩短。Zhang等采用PTFE+MoS₂+Gr的配方，尝试改善这一现状。填到CF/PEEK里，静电喷涂30μm到铝合金上，磨损率比阳极氧化膜低一档。阳极氧化膜是铝合金常用的耐磨表面处理膜层，这条线现在已经应用到新能源汽车空调压缩机上。
●CFPWF与PEEK的层间
碳纤维平纹布（CFPWF）增强PEEK成本较低但层间结合力较弱，易发生分层失效。Li等用聚酞嗪醚砜酮（PPESK）浸渍CFPWF再做层间喷涂，PPESK:PEEK=1:1时拉伸477MPa、弯曲338MPa，弯曲强度较未改性的CFPWF/PEEK提升112.5%，吸能86.56%。PPESK在这里的角色是“兼容层”，它和CF粘得牢，和PEEK也融得进。
●钛/CF-PEEK界面的几招
•Pan等2019在PEEK（基础拉伸强度97MPa）和钛片（TA9钛合金室温剪切强度约550MPa）两面沉GO，界面剪切强度34MPa（+29%）
•Cao等2025用电泳沉积把GNP铺在PEEK和钛表面做微纳层，在30V/90s/0.75mg/mL条件下，弯曲强度提高281.7%、界面剪切强度提高238.7%、剪切黏合强度提高112.4%
•Jiang等走铈配位路线，把CNT接枝到钛表面（Ce的4f电子和羧基/羟基配位），Ti/PEEK的界面剪切从～12.9拉到39.4MPa（+205%），等效弯曲1434MPa
钛-PEEK这套组合在航空结构、植入物两方面都用得上，界面是真正的瓶颈。
前面三类是“物理共混+表面处理”的主流，剩下几类偏“把改性做到分子层面或功能层面”。
●原位聚合接枝填料
Jiang等基于“相似相溶”，把4,4'－二氟二苯甲酮（DB）接到MWCNT表面，再原位聚合做DB-MWCNT-g-PEEK。1wt%DB-MWCNT时拉伸+28%、弯曲+22%、Tg从148拉到153℃——关键是DB那段和PEEK分子链结构一样，界面不再是“填料－基体”而是“自己人”，团聚问题也顺手解了。
Cheng等人则采用另一种技术路径：先将PES胺化得到PES-NH₂，再通过酰胺化反应接枝于MWCNT表面，随后与PEEK共混，所得材料拉伸强度可达132.6MPa、模量为6.6GPa、热分解温度T₁₀达到582.9℃——各项性能均显著优于纯MWCNT/PEEK复合材料与PES/PEEK共混材料[citation:35即用户文档表7]。
●超疏水PEEK
Qin等以荷叶为模板，用全氟癸基三甲氧基硅烷在PEEK表面接枝出微纳阵列（AS-PF-PEEK）。经过120次砂纸磨损、10L水流冲洗、14天2.5kg静压、24小时超声处理、7天酸碱浸泡、紫外线照射及5小时热处理后，其超疏水性能几乎未出现衰减——这种“打不死的疏水”在新能源车回流冰、电池冷却液泄漏场景有点想象空间。
●导热杂化（2025新进展）
PolymerComposites2025有篇h-BN/铝硅酸盐（AlS）双螺杆共挤的工作：50%h-BN+10%AlS时垂直导热1.785W/(m·K)（+738%），面内7.992W/(m·K)（+3059%）；反过来10%h-BN+50%AlS时拉伸强度96.31MPa，比单h-BN体系+44%。PEEK本征导热只有0.27W/(m·K）左右，该技术路线的研发方向直指电机、功率电子器件的高效散热需求。

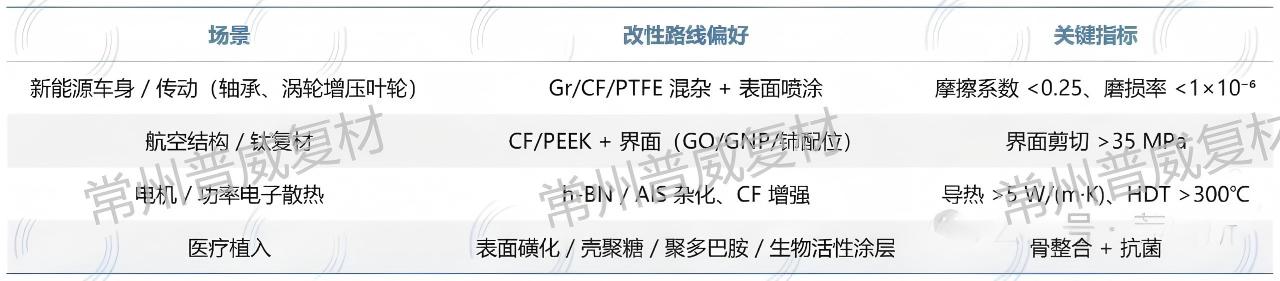

把上面几类放回应用侧看：
一个容易被忽略的点：纯PEEK的HDT只有150℃出头，但30%碳纤增强的牌号（如450CA30）HDT能拉到>315℃，压缩强度在23℃时为320MPa、200℃还能维持70MPa——所以如果工况是“高温+抗压”，增强级和纯树脂根本不是同一种材料，选型时别拿纯PEEK的数据去估算增强级的性能。
•单填料红利吃完，现在基本都是“两种以上填料+一种界面处理”的组合拳，CGS、MoS₂-SCF-SiO₂、BNO-CNT都是这个逻辑
•界面从“被动相容”转“主动设计”：铈配位、DB接枝、PPESK浸渍，都是把界面做成“有化学键的过渡层”而不是“物理贴靠”
•原位聚合路线会多起来：Jiang的DB-MWCNT-g-PEEK那种“让填料自己长出PEEK链”的思路，比熔融共混更容易解决团聚
•成本与规模化：Victrex、Ensinger、国内中研/吉大系都在扩大450级碳纤增强的产能，但原位聚合、GNP电泳、超疏水接枝这些还停在实验室到中试之间——哪条路径能率先实现成本下探，哪条就能率先实现产业化落地
轻量化这条赛道上，PEEK的位置已经站稳了，接下来拼的不是“能不能改”，是“改完还能不能规模化、能不能压到车企肯买单的价”。
