一文说清楚：石墨、二硫化钼与 PTFE 三种润滑填料的本质区别
最近有一位用特种塑料的朋友都在问我：
市面上看到的PEEK、PI、PPS，PA66，POM，LCP，PPSU，PES，PSU，PA46，这些材料，动不动就加石墨、二硫化钼或者PTFE？
这三种填料到底有什么区别？什么时候该用哪个？
但很少有人从本质上把这个事讲清楚，大部分资料都是罗列性能参数，看完还是一头雾水。
今天我就从分子结构的底层逻辑出发，把石墨、二硫化钼、PTFE这三种润滑填料的本质讲清楚。看完这篇你会比90%的应用工程师都更懂怎么选。
01
从分子结构看本质
石墨和二硫化钼，属于层状晶体型固体润滑剂。
它们的共同特点是：
层内结合很强，层间结合较弱。
先说石墨

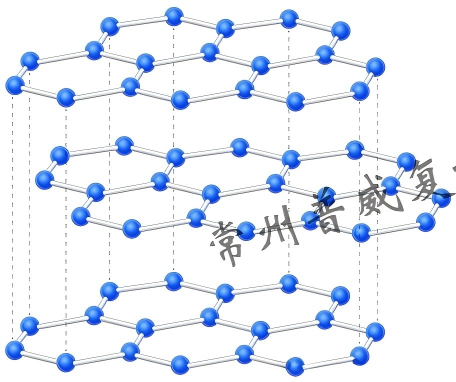

石墨的碳原子排列成六边形蜂窝状的平面层，层与层之间靠极其微弱的范德华力连接。
这个力弱到什么程度？你用手指蹭一下纸张的力度，在分子尺度上就足够让石墨的层与层之间发生相对滑动。
所以石墨的本质是层间滑移型润滑。它像一叠扑克牌，受到剪切力时，层与层之间轻松错开。
这也是为什么石墨摸起来滑腻、能在纸上留下痕迹——你的手施加的那点力，已经足够把它的层给搓下来了。
但这种润滑有个致命前提：必须要有水分或气体分子插在层间。
在真空中，石墨层间的范德华力会急剧增大，它不但不润滑，反而变成磨料。这个特性理解不透，会在工程上吃大亏。
二硫化钼（MoS₂）
二硫化钼也是层状结构，但它的"三明治"和石墨完全不同。

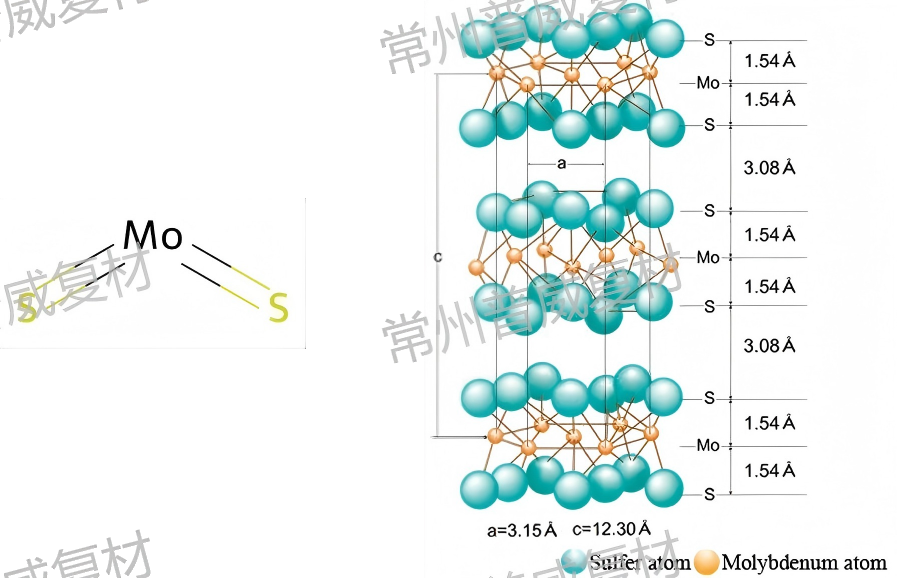

它是一层钼原子夹在两层硫原子中间，形成S-Mo-S的原子级夹心结构。层与层之间是硫原子对着硫原子。
硫原子之间的相互作用比石墨层间的碳原子更弱，而且硫原子本身有较强的极化率，能在层间形成一种电子云滑移层。有点像自带分子滚珠的三明治
这层滑移层不需要任何气体或水分辅助。
所以MoS₂的润滑机制是：层状滑移 + 分子级滚动。
你可以想象成两层硫原子球之间夹着无数纳米级的滚珠。正因如此，MoS₂在真空中润滑性能反而更好，这是它和石墨本质上的分水岭。
另外补充一点，天然辉钼矿本身和石墨外观非常像，历史上经常被误认为石墨。但它们的润滑行为在极端环境下会彻底分道扬镳。
PTFE（聚四氟乙烯）
这个材料大家再熟悉不过了

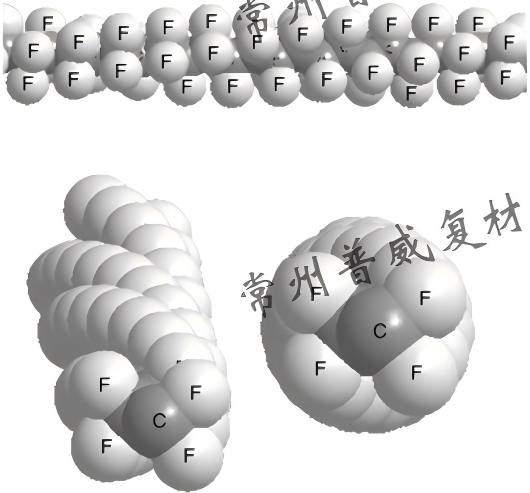

它不是层状结构，而是一条长长的碳-氟链。碳原子组成骨架，氟原子像铠甲一样均匀包裹在外面。
氟原子电负性是所有元素中最强的，电子云被紧紧束缚在它周围，几乎不和其他分子产生任何吸引力。
这导致PTFE分子链之间的内聚力极低，链与链之间容易滑移。
更妙的是，PTFE分子链是螺旋构象，氟原子在链表面形成光滑的圆柱形外壳。
当受到剪切时，整条分子链像一根涂满油的面条一样整体滑移，在摩擦表面铺展成一层转移膜。
所以PTFE的本质是分子链滑移型 + 转移膜型润滑。
它不靠"层间滑动"，而是靠"把自己的一部分涂抹到对磨面上"。这个特性决定了它适合低速、低载荷工况，这个后面会细讲。
三种填料的本质差异，总结起来就是一句话：
石墨靠"片层滑动"但依赖环境小分子，二硫化钼靠"分子滚珠"且天生适应极端环境，PTFE靠"整体分子链转移涂抹"来减摩。 搞懂这点，选材逻辑就清晰了一半。
看到这里大家是不是觉得自己很强大了，可以直接去选型了，还没完，请继续阅读~
02
工程上怎么选？三个判断维度
明白了底层原理选材的逻辑就顺了。但工程选择从来不是单一变量决策，我给大家三个实操维度：
①先看工况的极端因子
哪个环境因素最极端，就以它的需求为第一优先级。
如果是航天/半导体/真空设备：果断选二硫化钼，石墨在真空下变磨料的事故太多了。
如果是食品接触/医疗器械/低载荷消音：优选PTFE，它的化学惰性和FDA认证是加分项。尤其医疗领域，二硫化钼的氧化产物有腐蚀嫌疑，要慎重。
如果是高温热压模具/金属热成型脱模：石墨或MoS₂都可以，看气氛条件而定。空气气氛下优先石墨，但有条件用惰性气体保护的话，MoS₂的脱模洁净度更好。
②看润滑形式的匹配
你希望填料怎么发挥作用？这个很多人没想过，但其实很重要。
内润滑（填料分散在基体中）：PTFE效果最好，因为它能在加工剪切下形成纤维状结构，帮助树脂流动，同时降低脱模阻力。MoS₂和石墨在这个角色上表现一般。
外润滑/转移膜：石墨和MoS₂的转移膜更持久，PTFE的转移膜容易耗尽但初始摩擦极低。连续滑动选前两者，间歇微动选PTFE。
运行期间的自润滑：MoS₂在摩擦热和压力下会定向排列，形成稳定的润滑膜，持久性最佳。
另外补充一下：石墨在高压低速下表现优异，适合高载荷轴承、高温衬套。
MoS₂也是高压型选手，承载能力最强，常用于极压润滑、金属成型脱模、航天器运动部件。
PTFE的软肋就是不耐压。在高载荷下，PTFE会被"挤出去"，转移膜很快耗尽。
但在低速微动磨损场景，比如汽车内饰件的消音、精密仪器导轨，PTFE是王者。在高速滑动条件下，它的摩擦系数极低，但磨损率随速度升高而加剧。
③成本与工艺的考虑
PTFE单价虽然高，但添加量少（5-15%），而且分散性好，对螺杆的磨损小。
石墨最便宜，但对加工设备有污染，黑色的外观也限制了很多应用场景。还有一点，石墨的导电性在某些场合是隐患——如果用在电器绝缘件上，必须排除石墨选项。
MoS₂居中，但高纯度的润滑级MoS₂价格不低，且分散要求高于石墨。另外注意，MoS₂在尼龙等材料中的润滑效果会打折扣，因为尼龙吸湿，水分会干扰MoS₂的层间滑移。
一个实用的选材判断路径：
先问：有没有真空、高纯气体或太空环境？有 → MoS₂优先。
再问：温度超过300°C吗？超过 → PTFE出局；若又在空气气氛中 → 抗氧化石墨或MoS₂（需评估氧化寿命）。
负载大不大？高载荷 → MoS₂或石墨，PTFE慎用；低载荷微动 → PTFE最优。
有没有外观/电绝缘/食品接触等特殊要求？这几点往往是"一票否决"式的硬约束。
希望这篇文章能帮大家建立起对这三种填料的结构直觉，
以后看到润滑改性的配方，能下意识地追问一句：为什么是它？环境条件是什么？这就够了。
