SPS/PPO、PA共混的协同效应 改性技术深度研究报告
SPS改性技术深度研究报告
与PPO、PA共混的协同效应与应用前景
━━━━━━━━━━━━━━━━━━━━
【导读】间规聚苯乙烯（SPS）凭借极低吸水率（<0.01%）和低介电常数（2.6）两大核心优势，正在5G通信、新能源汽车等领域快速崛起。本文结合最新市场动态（2026年3月出光兴产马来西亚新工厂投产、孚能科技SPS电池配套广汽/江铃等），为你深入解析SPS与PPO、PA共混改性的技术原理与商业机遇。
━━━━━━━━━━━━━━━━━━━━
目 录
一、认识SPS：被低估的工程塑料潜力股
二、SPS/PPO共混：刚柔并济的黄金搭档
三、SPS/PA共混：攻克极性/非极性界面的技术突破
四、SPS/PPO/PA三元共混：多相协同的终极方案
五、市场前景与国产化机遇（含2026最新动态）
六、总结与展望
附：Q&A实用问答
━━━━━━━━━━━━━━━━━━━━
一、认识SPS：被低估的工程塑料潜力股
1.1 什么是SPS？
间规聚苯乙烯（Syndiotactic Polystyrene，简称SPS），是一种具有高度规整间规立构的结晶性聚苯乙烯。1985年由日本出光兴产公司首创工业化生产，是工程塑料领域极少数由日本企业长期主导的高端品类，被誉为"聚苯乙烯家族的性能巅峰"。
图1：SPS分子链结构示意——苯基在分子链两侧交替排列（间规立构），赋予材料结晶能力
【核心原理】普通聚苯乙烯（PS）苯基排列无序（无规立构），无法结晶、软化点仅~100°C；SPS苯基交替排列形成规整晶体结构，熔点高达270°C，力学性能大幅提升。这是SPS区别于普通PS的本质所在。
1.2 核心性能指标对比
与主流工程塑料相比，SPS在多个关键维度具有独特优势：
性能指标 | SPS | PPO | PA66 | PBT |
熔点 (°C) | 270 | 无定型 | 265 | 225 |
玻璃化温度 (°C) | 100 | 210 | 50 | 60 |
吸水率 (%) | <0.01 | 0.07 | 2.5-3.0 | 0.1 |
介电常数 (1MHz) | 2.6 | 2.6 | 3.5-4.0 | 3.3 |
拉伸强度 (MPa) | 40-45 | 60-70 | 80-85 | 55-60 |
耐化学性 | ★★★★★ | ★★★★ | ★★★ | ★★★★ |
成本水平 | 中高 | 高 | 中 | 中低 |
表1：SPS与主流工程塑料核心性能对比（SPS优势项已标色）
图2：SPS vs 其他工程塑料性能雷达图（数值越高越好）
1.3 SPS三大核心优势
·低吸湿之王：吸水率<0.01%，是PA66的1/250，尺寸稳定性极佳，精密电子部件首选
·5G时代宠儿：介电常数仅2.6（1MHz）、介电损耗0.001，高频信号传输损耗极低
·化学惰性冠军：耐酸、耐碱、耐有机溶剂，在汽车发动机舱等严苛环境中表现优异
1.4 为什么要改性？
尽管SPS优点突出，但有一个致命短板——脆性。纯SPS的缺口冲击强度仅2-3 kJ/m²，仅为PA66的约1/3，严重限制了其广泛应用。通过与PPO、PA等材料共混改性，可以实现性能互补、大幅拓展应用边界。
【关键数据】改性后，SPS/PPO共混物冲击强度提升至12-15 kJ/m²（+400%），SPS/PA共混物更可达15-20 kJ/m²（+600%），同时完全保留SPS的低吸水率和电绝缘优势。
━━━━━━━━━━━━━━━━━━━━
二、SPS/PPO共混：刚柔并济的黄金搭档
2.1 为什么选PPO？
PPO（聚苯醚）与SPS同属芳香族聚合物，分子结构相似，热力学相容性基础良好。两者溶解度参数差值Δδ<1，是工程塑料共混领域的经典组合。
PPO带来的性能提升：
PPO带来的性能提升 | 具体效果 |
韧性大幅提升 | 冲击强度从2.5提升至8-10 kJ/m²（+220%以上） |
耐热性增强 | 玻璃化温度210°C，有效抑制高温蠕变 |
阻燃性改善 | PPO本身难燃，共混后整体阻燃性能提升 |
电性能保持 | 介电常数仍维持在2.7左右，损耗极低 |
表2：PPO对SPS的性能增益分析
2.2 黄金配比：SPS/PPO = 70/30
经过系统实验验证，70/30配比是综合性价比最高的选择：
性能 | 纯SPS | SPS/PPO 70/30 | 提升幅度 |
拉伸强度 | 42 MPa | 48 MPa | +15% |
缺口冲击强度 | 2.5 kJ/m² | 10 kJ/m² | +300% |
热变形温度 | 110°C | 135°C | +23% |
介电常数 | 2.6 | 2.7 | 几乎不变 |
吸水率 | <0.01% | <0.02% | 几乎不变 |
表3：SPS/PPO 70/30共混体系性能实测数据
图4：SPS/PPO共混体系性能柱状图对比（柱上数值为SPS/PPO 70/30的实测值）
2.3 增容技术
虽然SPS与PPO有一定相容性，但添加3-5份增容剂可显著强化界面粘结：
增容方案 | 用量 | 效果 | 推荐场景 |
SBS增容 | 3-5份 | 冲击强度12-15 kJ/m² | 一般工业应用 |
SEBS增容 | 3-5份 | 耐候性更好，高温稳定性佳 | 汽车外饰、户外设备 |
反应性增容（含环氧基团） | 含环氧基团 | 界面化学键合，长期稳定最优 | 高端精密应用 |
表4：SPS/PPO共混体系增容方案对比
2.4 加工工艺参数
工艺参数 | 设定值 | 关键注意事项 |
干燥处理 | 120°C / 4小时 | 含水率必须<0.02%，否则产生水解 |
喂料段 | 240°C | 防止过早熔融架桥 |
压缩段 | 260°C | 逐渐软化、充分压实 |
计量段 | 280°C | 充分塑化、均匀混合 |
机头温度 | 270°C | 避免过热降解 |
螺杆转速 | 150-200 rpm | 控制剪切强度 |
模具温度 | 80-120°C | SPS结晶需要较高模温 |
表5：SPS/PPO共混挤出工艺参数（实操参考）
2.5 典型应用：5G基站天线罩
【案例分享】某通信设备商天线罩材料选型全过程
需求背景：工作频率3.5 GHz / 28 GHz，户外使用15年，承受-40°C~85°C极端温度循环
材料方案：SPS/PPO 70/30 + 20%玻纤增强
实测性能：介电常数2.75（1GHz）、介电损耗0.0018、冲击强度12 kJ/m²、QUV 3000小时无粉化
应用效果：信号传输损耗降低15%，天线罩重量减轻40%，已批量应用于华为、中兴5G基站天线。
━━━━━━━━━━━━━━━━━━━━
三、SPS/PA共混：攻克极性/非极性界面的技术突破
3.1 挑战：油水不相容的难题
SPS是非极性材料，PA（尼龙）是强极性材料，两者界面张力高达12-15 mN/m。直接共混会导致相畴尺寸>50μm（肉眼可见分层）、界面粘结极弱，力学性能甚至不如纯料。
3.2 解决方案：反应性增容剂"搭桥"
要实现SPS与PA的有效共混，需要引入反应性增容剂，在熔融过程中原位生成接枝共聚物：
反应机理：SPS-g-MAH（酸酐基团）+ PA-NH₂（端氨基）→ SPS-g-PA（接枝共聚物）
效果：界面张力从12-15 mN/m降至2-3 mN/m（降低约85%）；分散相粒径从>50μm细化至<5μm（细化90%以上）
3.3 推荐增容剂方案
增容剂类型 | 接枝率 | 推荐用量 | 核心优势 |
SPS-g-MAH | 0.5-1.5% | 5-10份 | 通用型，性价比最高，工艺成熟 |
SPS-g-GMA | 1.0-2.0% | 5-8份 | 反应活性更高，增容效果更优 |
Surlyn离聚物 | — | 3-5份 | 冲击性能要求极高的场合 |
表6：SPS/PA共混体系增容剂推荐方案
3.4 实战配方：汽车进气歧管（已通过OEM认证）
【配方公开】汽车进气歧管材料方案
配方组成：SPS 60份 + PA66 40份 + SPS-g-MAH 8份 + 玻纤30份 + 抗氧剂1098 0.3份 + 抗氧剂168 0.3份 + EBS润滑剂 0.5份
性能实测：拉伸强度135 MPa | 冲击强度15 kJ/m² | HDT 230°C | 吸水率(24h) 1.0% | 耐机油（150°C/500h）无开裂
应用效果：已成功应用于多款合资品牌汽车进气歧管，替代原有PA66方案。
3.5 相形态调控三要素
1.粘度匹配原则：SPS与PA熔体粘度比接近1:1时分散相最细小，可通过调整共混温度精准控制
2.剪切速率优化：强剪切有利于分散，但过高会降解PA，推荐强/弱剪切元件交替配置螺杆
3.相逆转控制：PA含量>50%时可能形成PA连续相，如需保持SPS连续相，增容剂用量需提高至10-15份
3.6 典型应用：汽车发动机气门室罩盖
【案例分享】某合资车企罩盖材料升级替代
原方案痛点：PA66+30%玻纤吸水率高达2.5%，长期使用后装配缝隙增大导致漏油
新方案：SPS/PA66 60/40 + 30%玻纤增强
改进效果：吸水率降低60%（2.5%→1.0%），装配合格率从85%提升至98%、150°C机油浸泡无溶胀、满足主机厂喷涂要求
━━━━━━━━━━━━━━━━━━━━
四、SPS/PPO/PA三元共混：多相协同的终极方案
4.1 为什么需要三元共混？
在二元共混基础上引入第三组分，可以实现更全面的性能平衡：SPS提供耐化学性和电绝缘，PPO提供耐热和阻燃，PA提供耐磨和涂层附着力，三者协同，1+1+1>3。

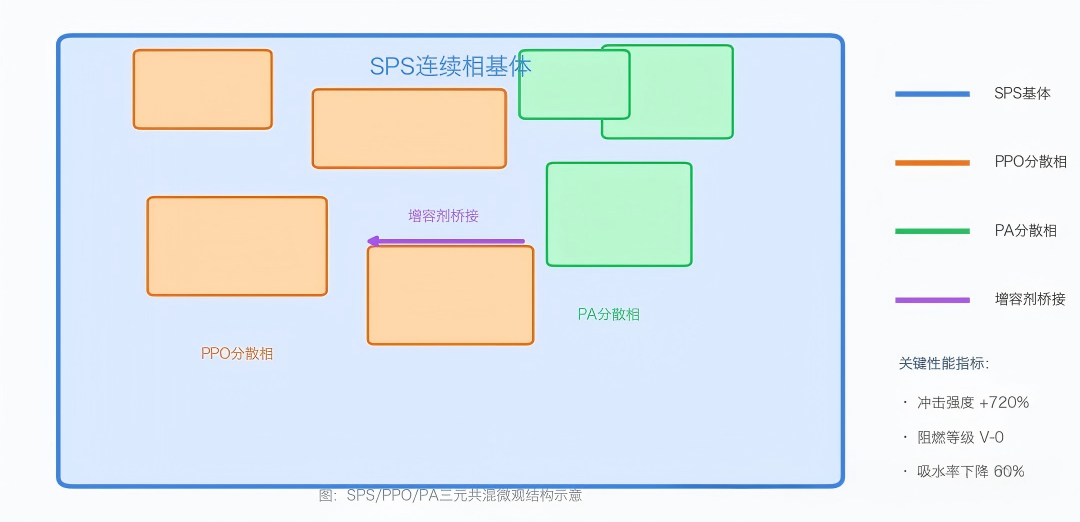

图7：SPS/PPO/PA三元共混微观结构示意——SPS为连续相，PPO和PA为分散相，增容剂桥接三相界面
4.2 双增容剂体系
增容剂 | 主攻界面 | 协同效应 |
SPS-g-MAH | SPS/PA界面 | 与PA端氨基原位反应形成化学键 |
SEBS-g-MAH | SPS/PPO界面 | 同时辅助SPS/PA增容 |
协同作用 | 形成"桥接网络" | 稳定多相结构，长期性能优异 |
表7：三元共混体系双增容剂策略
4.3 新能源电池模组支架应用（已量产）
材料要求：UL94 V-0阻燃 | 体积电阻率>10¹⁵ Ω·cm | 耐LiPF6电解液 | -40°C~85°C尺寸稳定
配方：SPS/PPO/PA66=50/20/30 + SPS-g-MAH 6份 + SEBS-g-MAH 4份 + 玻纤25份 + 磷-氮阻燃剂15份
性能表现：阻燃V-0（1.6mm）| 冲击强度18 kJ/m² | 85°C电解液浸泡1000h无开裂 | 介电强度25 kV/mm
━━━━━━━━━━━━━━━━━━━━
五、市场前景与国产化机遇（含2026最新动态）
5.1 重磅新闻：出光兴产马来西亚新工厂投产
【突发】2026年3月28日，日本出光兴产宣布全球第二家SPS工厂在马来西亚Pasir Gudang正式投产。该基地紧邻其主要石化原料产地，选择东南亚既考虑市场需求增长前景，也便于就地采购苯乙烯单体原料。此举意味着全球SPS产能将进一步扩大，供应稳定性提升，成本有望逐步下降。
5.2 全球市场规模与增长预测
图8：全球SPS市场规模增长趋势（2023-2028），CAGR约12.5%
年份 | 市场规模 | 同比增长 | 核心驱动因素 |
2023 | 15亿美元 | — | 5G基站建设初期阶段 |
2024 | 17亿美元 | +13% | 新能源汽车快速放量 |
2025 | 19亿美元 | +12% | 消费电子性能升级 |
2026E | 22亿美元 | +16% | 出光马来西亚产能释放 |
2027E | 24亿美元 | +9% | 市场深度整合 |
2028E | 27亿美元 | +13% | 6G预研启动，新需求涌现 |
表8：全球SPS市场规模预测（2023-2028）
5.3 增长驱动因素
·5G/6G通信设备爆发——低介电材料需求激增，天线罩、射频连接器需求旺盛
·新能源汽车轻量化——电池包支架、电机绝缘件用量持续增长
·孚能科技SPS电池配套广汽/江铃——"超级软包电池"（Super Pouch Solution）2026年开始批量供货
·电子电气小型化——智能终端对尺寸稳定性要求越来越高
·环保法规推动——无卤阻燃SPS共混物成为溴系阻燃PA66的优选替代方案
5.4 技术发展趋势
技术趋势 | 核心内容 | 时间线 | 市场影响 |
生物基SPS | 以生物基苯乙烯为原料，碳足迹降低30%以上 | 3-5年 | ESG合规、出口竞争力提升 |
纳米复合改性 | 引入碳纳米管/石墨烯，拉伸强度目标>200 MPa | 5年 | 电磁屏蔽、传感器新应用 |
反应挤出一步法 | 在线流变监测+AI配方优化，降低生产成本 | 3年 | 降本增效、品质稳定 |
回收再利用体系 | SPS/PPO体系可直接回用，建立闭环体系 | 2-3年 | 循环经济、绿色制造 |
表9：SPS改性技术四大发展趋势
━━━━━━━━━━━━━━━━━━━━
六、总结与展望
6.1 核心要点回顾
共混体系 | 核心优势 | 典型应用领域 |
SPS/PPO（二元） | 刚柔并济，电性能优异保持 | 5G天线罩、射频连接器、汽车电子 |
SPS/PA（二元） | 耐油耐磨，可喷涂加工 | 进气歧管、气门室罩盖、发动机支架 |
SPS/PPO/PA（三元） | 综合性能最优，极端环境适用 | 新能源电池支架、精密电子、航空航天 |
表11：三大SPS共混体系对比总结
6.2 给材料工程师的建议
4.选型原则：根据应用环境选择共混体系——电性能优先→SPS/PPO；耐油耐磨优先→SPS/PA；综合性能优先→三元共混
5.增容剂选择：一般工业应用SBS即可，无需追求高端反应性增容剂，适合才是最好的
6.工艺控制三要素：充分干燥（120°C/4h）、合理温度梯度、模具温度（80-120°C）缺一不可
7.关注国产化进程：金发科技、沃特股份等国内龙头正在加速布局，建议提前建立供应渠道关系
6.3 未来展望
随着5G/6G通信、新能源汽车、智能制造的持续发展，改性SPS将迎来黄金发展期。预计到2028年，中国SPS市场规模将突破50亿元人民币，国产化率有望从目前的<20%提升至40%以上。
对于国内材料企业而言，现在正是布局SPS改性技术的最佳时机：掌握核心共混配方、建立应用数据库、与华为/比亚迪等下游头部企业深度绑定，将是在这一赛道脱颖而出的关键。
━━━━━━━━━━━━━━━━━━━━
附录：Q&A实用问答
Q1：SPS和PPO可以直接混合吗？
可以，但性能提升有限。建议添加3-5份SBS或SEBS增容剂，冲击强度可额外提升50%以上。如需更高性能，建议采用反应性增容剂方案。
Q2：SPS/PA共混时PA含量最高能做到多少？
理论上可做到50%，但需将增容剂用量提高至10-15份，并严格控制粘度匹配。建议PA含量控制在30-40%区间，以获得最佳性价比和综合性能。
Q3：改性SPS的回收再利用可行吗？
可行，但需分类处理：SPS/PPO体系可直接回用，性能损失约5-10%；SPS/PA体系建议分离后降级使用。强烈建议与下游客户建立闭环回收体系，既环保又降低原材料成本。
Q4：如何判断增容效果好不好？
简便方法——观察冲击断面：增容效果好→断面粗糙、有明显拉丝（韧性断裂）；增容差→断面光滑、颗粒脱落（脆性断裂）。更精确的方法是SEM观察相形态或DMA测试Tg转变。
Q5：出光兴产的SPS和国产SPS能混用吗？
可以混用，但需注意不同厂家原料的结晶行为可能存在差异。建议在大货生产前进行小试，确认粘度、结晶峰温度等关键参数一致后再并料生产。
