PEEK的玻璃化温度才143℃，它凭什么能干到250℃？

PEEK玻璃化温度只有 143℃，却能在 250℃ 下长期使用？
听上去确实有些反直觉，但像 PEEK 这样的材料，早就在很多高温工况中被广泛应用。

今天我们就来从分子结构出发，好好拆解一下它的特性——到底是什么，让它在超过 Tg 很多的温度下，依然表现稳定、可用。

 Tg那么低，为什么PEEK不“塌”？

很多人在查 PEEK 的 datasheet 时，看到它的玻璃化温度（Tg）只有 143℃，都会产生疑问：

“我们这个产品长期工作温度都在 200℃ 以上，Tg 才 143℃，它不会早就软掉了吗？”

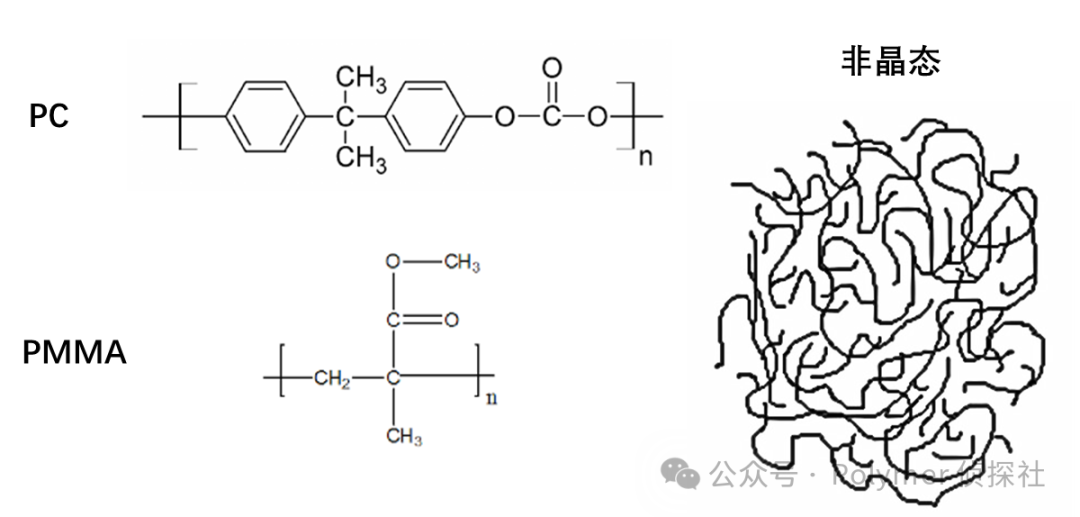

这个问题并不奇怪，因为对于很多 非结晶型材料（比如 PC、PMMA）


Tg 通常就是它们能维持尺寸稳定性的上限。一旦超过 Tg，分子链段开始活动，材料虽然还有一定弹性，但已经无法维持原有的形状和强度。

但 PEEK 属于另一类材料——半结晶聚合物


它的结构中除了非晶区，还有大量规则排列的晶区，正是这些晶区，支撑了它在高温下仍然保持性能。

半结晶 vs 非结晶

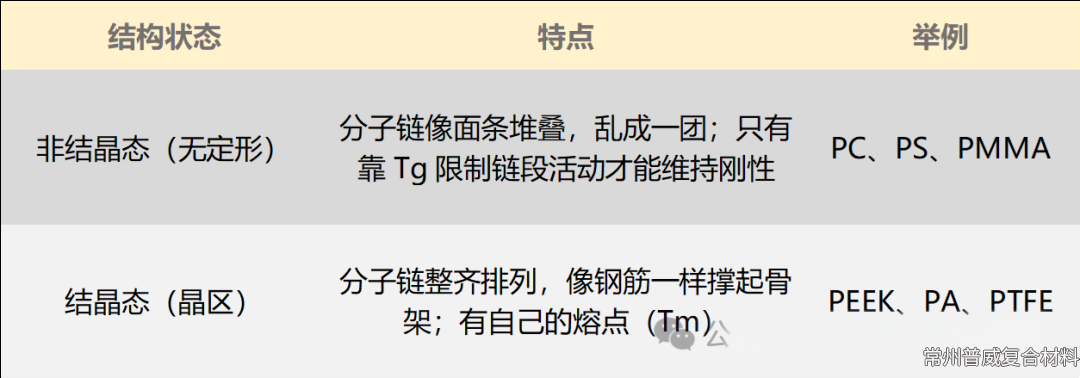

在聚合物世界里，分子链既可以排列得无规无序，也可以部分地排成整齐晶区。我们把这两种状态称为：


PEEK 就是这两种状态的混合体。

它在 143℃ 的 Tg 处，非晶区开始“活跃”，但还有大片晶区撑住结构，整体并不会立刻失控。

而晶区要等到 343℃左右的熔点（Tm） 才真正融化，在那之前，它们依旧“像钢板一样”稳定存在。

所以为什么它能干到250℃？

主要靠两点：

① 高结晶度支撑整体结构

PEEK 的结晶度通常在 35%～45% 之间，结构中形成了大量“结晶骨架”——这些晶区像悬挂桥的钢索，撑住了材料在高温下的形状和刚性。

即使非晶区软化了，晶区仍然在“咬合”链段，不让材料随便流动或塌陷。


② 主链刚性极强，不怕高温

PEEK 的主链里有三大“硬核结构”：

  • 苯环

  • 醚键（–O–）

  • 酮基（C=O）

这种刚性主链结构，意味着即便是在 200°C 以上，链段之间依然不太愿意扭动或折叠，因此材料整体不会像普通塑料一样“软趴趴”。

注意点

虽然 PEEK 可以在 250°C 下长期使用，但有一点工程上必须特别注意：

高温状态下，尽量不要让它受太大的力！

为什么？

因为在超过 Tg 后，虽然整体不会塌，但：

  • 非晶区已经“活”了起来；

  • 材料的 模量（刚性）会下降；

  • 如果这时给它太大的机械应力，链段容易发生“不可逆位移”，产生永久变形或蠕变。

所以在 200~250°C 范围使用 PEEK，要特别注意以下几点：

  • 结构设计上不要承担持续高载荷；

  • 尽量避免点接触应力集中；

  • 热处理或加工残余应力要控制好，否则高温下可能“释放变形”。

总结一句话：

Tg 是非晶区的分水岭，但结晶区才是PEEK的底气。

 最后一个实用建议：

下次你在选材料时，别只盯着 Tg 看。

判断能不能“抗高温”，你要看这几个指标：


Tg 高低只是表象，材料能不能撑得住高温，归根结底还得看它的结构是是够硬、够稳。
