PEI（聚醚酰亚胺）扛辐射耐强酸，还自带阻燃属性？它凭什么成为介电材料天花板？

要理解PEI的价值，首先要明确它的应用核心场景——介电材料。

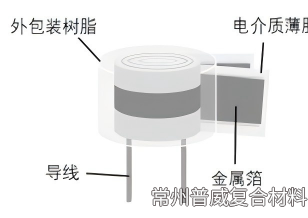

介电材料是储能电容器的核心组件，负责隔绝电极并储存电能，其性能直接决定电容器的充放电效率、稳定性和安全上限。

而PEI之所以能在这个领域脱颖而出，根源在于其分子结构带来的先天优势。

01 先从PEI的基础结构说起

它是由芳香环、醚键和酰亚胺环组成的半结晶性高分子聚合物，其中醚键（-O-）和酰亚胺环（-CO-N-）的存在，是其核心性能的根源。

芳香环赋予分子链刚性，醚键提升分子链韧性，酰亚胺环则强化热稳定性和化学稳定性，三者协同构成了PEI的性能基础。

基于这种结构，PEI拥有一系列基础物理属性：

外观多为淡黄色至琥珀色透明或半透明颗粒，密度在1.28~1.42g/cm³之间；

玻璃化转变温度约200℃，这意味着在接近200℃的环境下，它才会从玻璃态转变为高弹态；

长期使用温度范围150~170℃，短期可承受180~200℃高温，加工时则需要将温度控制在370~400℃，才能保证其熔融流动成型。

02 PEI的综合性能是其核心竞争力

具体来看，它的介电常数为3.15，这个数值看似不突出，但关键优势在于稳定性——在宽频率（从低频到高频）和宽温度范围（从常温到高温）内，介电常数几乎不会波动，这对储能场景的稳定运行至关重要。

同时，它的体积电阻高达6.7×10¹⁷欧姆・厘米，绝缘性能极强；介质损耗低至可忽略不计，意味着电能在储存过程中几乎不会因发热而损耗。

其长期使用温度150~170℃的指标，使其能适应新能源储能设备可能出现的高温工况；热变形温度可达220℃，在高温下仍能保持结构完整性和力学强度。

它能耐受多数碳氢化合物、醇类和所有卤化溶剂，对无机酸也有良好耐受性，短期接触弱碱也不会出现明显损坏；耐水解性更是优异，在沸水中浸泡10000小时后，拉伸强度仍能保持85%以上。

屈服拉伸强度高达15000磅/平方英寸，即便在190℃的高温下，仍能保持6000磅/平方英寸的强度；弯曲模量表现优异，20%玻纤增强的PEI弯曲模量可达1700000磅/平方英寸。

同时，它的断裂伸长率在60-80%之间，韧性充足，能适配不同形状的制件设计，在长期低应力负荷下，模量变化可忽略不计，仅在高温高应力环境下需要考虑蠕变问题。

值得一提的是，PEI还具备天然的阻燃性能，无需添加任何阻燃剂，氧指数就达到47%，燃烧等级为UL94-V-0级，同时烟度极低。

这一特性对电气设备的安全性至关重要，能有效降低火灾风险。此外，它的耐辐射性能也很优异，在400兆拉德的钴射线辐射后加工，拉伸强度仍能保持94%，可适配一些特殊的辐射环境应用。

03 应用难点

尽管性能全面，PEI的制备加工却存在显著难点，这也是限制其规模化应用的关键。

目前制备PEI薄膜主要有两种方式：溶剂流延法和熔融挤出流延法。

溶剂流延法制备的薄膜力学强度不足，无法满足实际应用需求；熔融挤出流延法虽能提升强度，但PEI熔融后粘度极大、流动性差，挤出过程中容易产生“取向”现象，导致薄膜表面不平整。

这种表面不平整的薄膜，会导致耐电压性能断崖式下降，同时给后续的金属电极电镀工艺带来困难。

因此，对PEI进行改性，成为实现其产业化应用的核心课题。

改性的目标很明确：在保留PEI原有高温稳定性、优异电性能的基础上，改善加工流动性，制备出表面平整的薄膜，同时进一步提升储能密度和耐电压性能。

04 总结

PEI的核心价值在于“性能均衡且硬核”——高延展性、高击穿强度、低介电损耗、优异的热稳定性和化学稳定性，这些特性使其成为高性能介电材料的理想选择。

虽然制备加工存在难点，但通过SiO₂纳米颗粒改性等技术，这些问题正在逐步解决。

随着科研技术的推进，PEI不仅会在储能电容器领域发挥更大作用，还可能拓展到更多需要高性能高分子材料的场景，成为新材料领域的重要突破点。
