氟树脂PFA的加工成型技术详解

PFA（全氟烷氧基树脂，Perfluoroalkoxy Alkane）作为含氟聚合物家族中唯一兼具PTFE级耐化学性与热塑性可熔融加工能力的成员，是半导体、化工、新能源等高端制造领域的关键材料。本文系统梳理PFA的物性基础、主流成型工艺及关键工艺参数，供工程技术人员和材料从业者参考。

 一、PFA是什么——物性基础决定加工路线

PFA是四氟乙烯（TFE）与全氟烷氧基乙烯基醚（PPVE，常用全氟丙基乙烯基醚）的共聚物，CAS号26655-00-5，最早由美国杜邦（DuPont）公司于1972年以商品名Teflon® PFA推向市场。2015年杜邦含氟聚合物业务拆分至科慕（Chemours）后，Teflon™品牌由科慕运营；此外日本大金（NEOFLON®PFA）、索尔维（HYFLON®PFA）、3M/Dyneon等也是全球主要供应方。

为什么PFA能"像热塑性塑料一样加工"，却"像PTFE一样耐腐？

PTFE分子是直线—CF₂—链，分子量极高、链间缠结极强，所以不能真正熔融流动，只能冷压烧结。PFA引入少量全氟烷氧基侧链（—O—CF₂—CF(CF₃)—…），打断部分规整结晶，在保持C–F骨架几乎完全氟化（≈98%+氟原子占比）的前提下，把熔黏度降到可以用螺杆塑化的水平——这就是"可熔融加工的PTFE替代品"的本质。

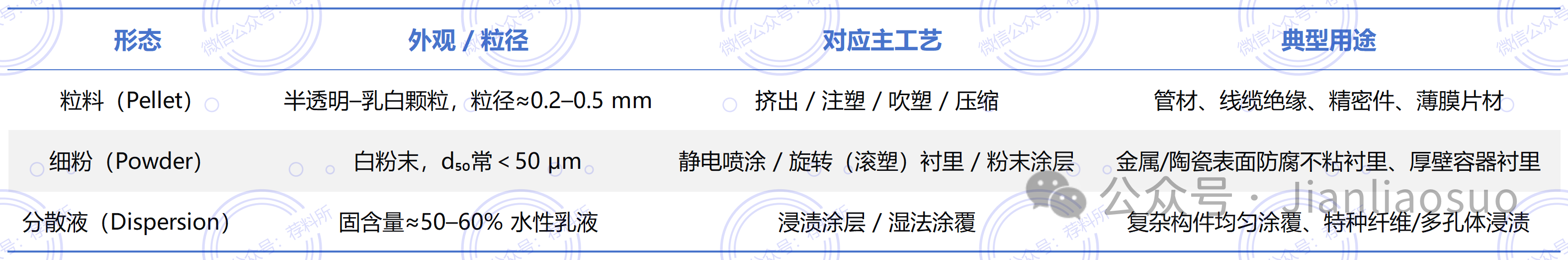

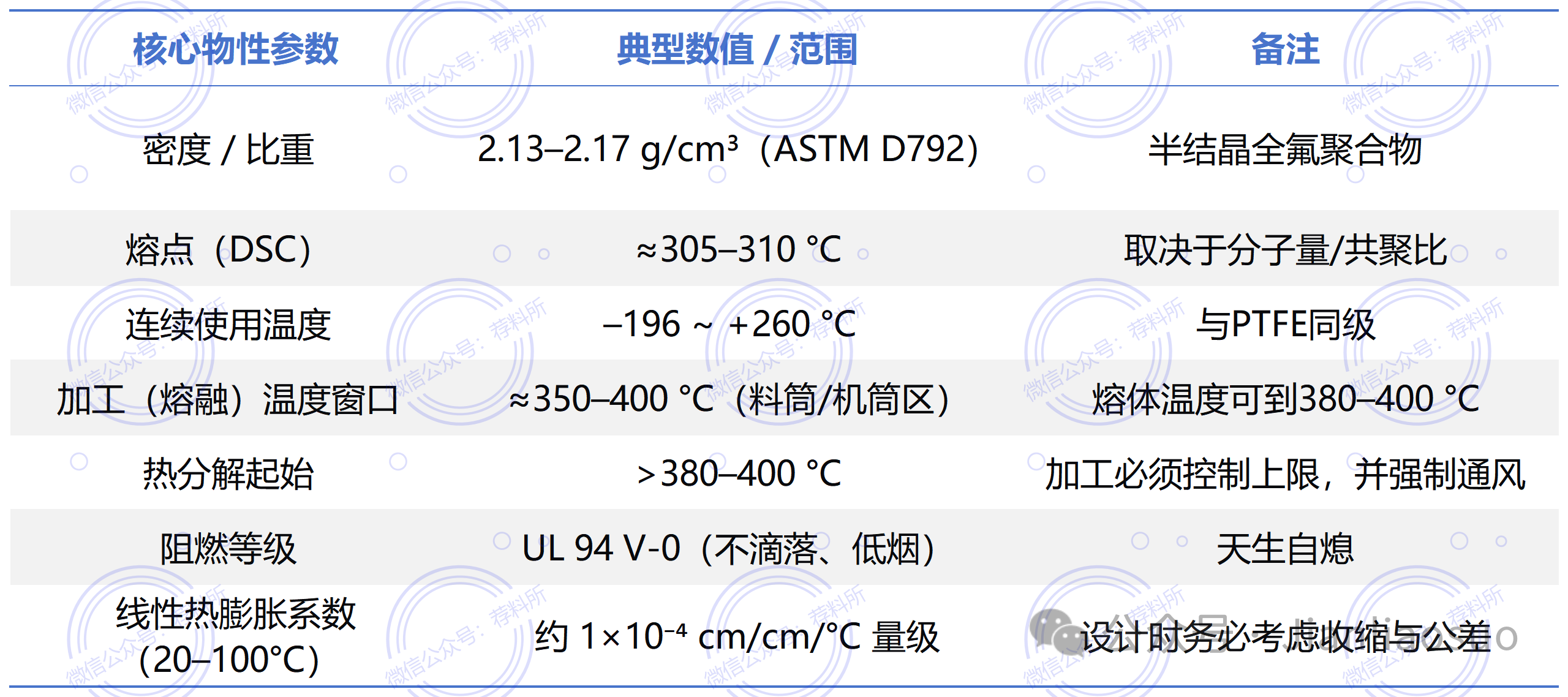

 二、PFA物料形态——你拿到手的形态，决定了工艺起点

选型原则很简单：要做复杂三维件→买粒料走注塑/压缩；要给金属做防腐衬里→买粉末走喷涂/滚塑；要薄而均匀的涂层→走分散液。

 三、挤出成型——PFA最成熟的量产工艺

挤出是PFA管材、线缆绝缘、薄膜/片材的主力工艺。螺杆和机筒本质上可用FEP的硬件思路，但PFA需要更高的熔温和更强的耐腐蚀配置。

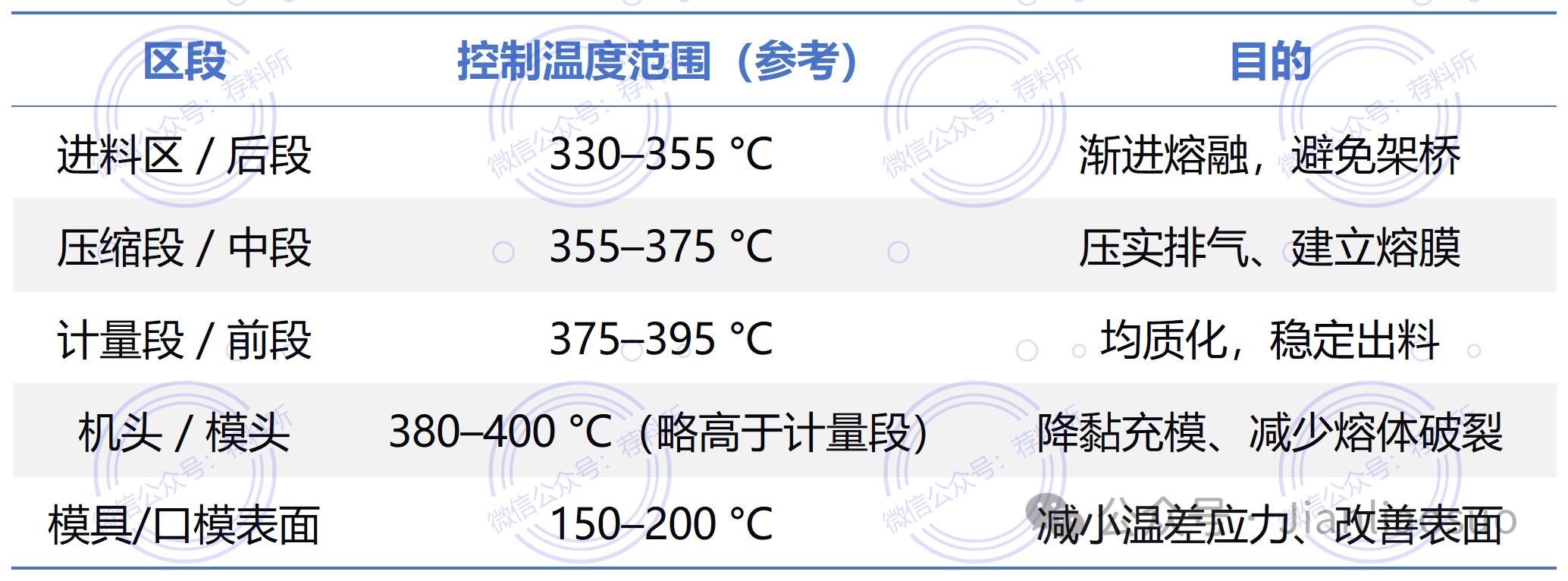

1、设备与分区温度（经验参考范围）

关键点：PFA熔体黏度显著高于通用热塑性塑料（也高于FEP约1–2倍量级），因此螺杆长径比一般取L/D≈20:1 或更大，螺杆转速宁低勿高，典型在3–50 r/min视规格而定。科慕官方加工指引也明确提到挤出机筒需足够长以提供到达≈380℃所需的停留时间与温控梯度。

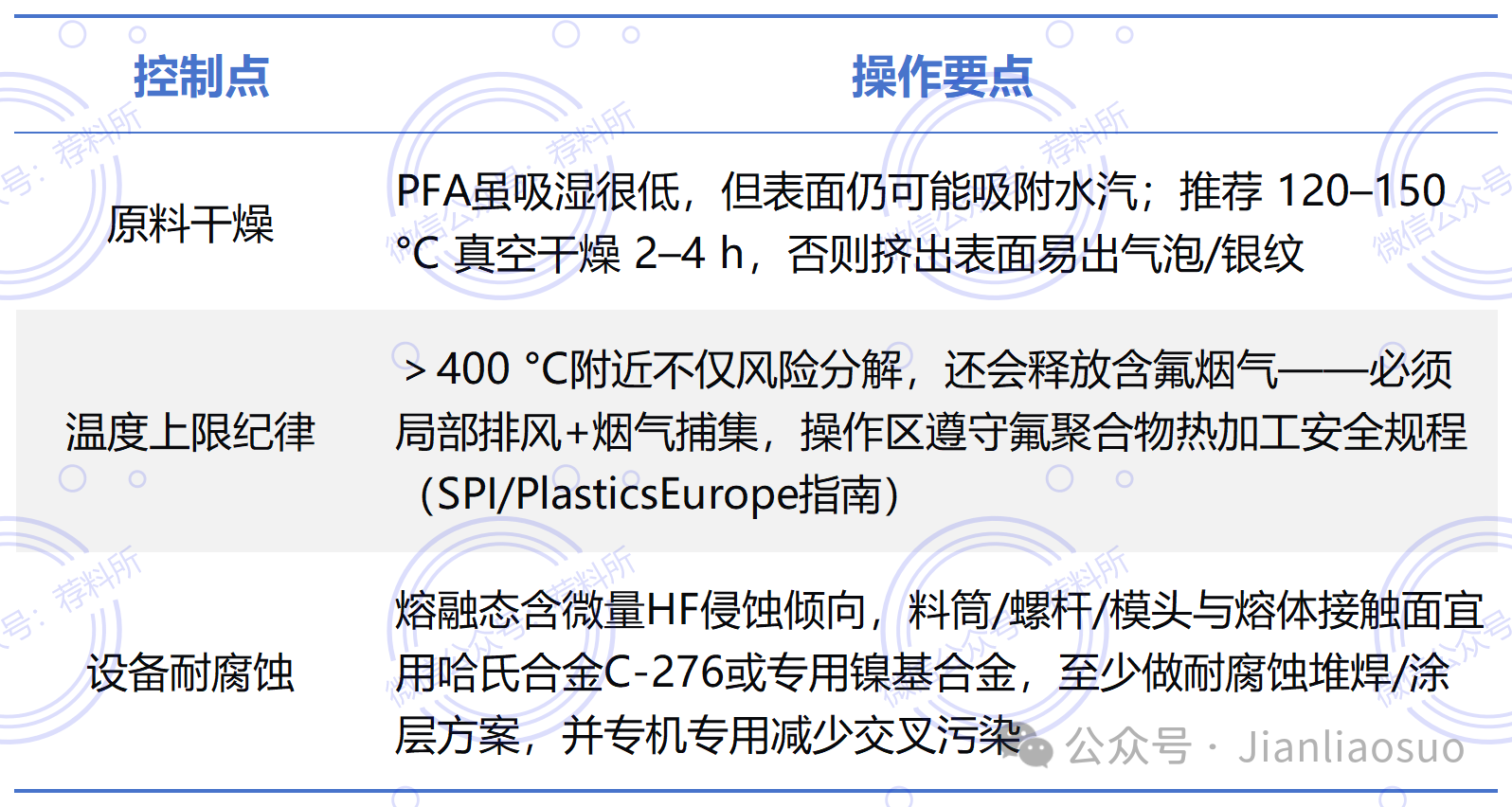

2、三个最容易出事的工艺控制点

3、典型应用领域

●半导体湿制程管路：高纯PFA管需按SEMIF57框架控制金属离子析出（ppb级）、TOC析出、内壁粗糙度等指标，是先进制程湿法蚀刻/清洗化学品输送的关键组件。

●化工防腐：PFA衬里管/阀/泵壳用于浓酸（HF、H₂SO₄等）回路，靠的是全氟化骨架的化学惰性而非"涂层厚度硬扛"。

●新能源：在锂电池电解液（强极性、腐蚀性强）输送系统中，PFA因其极低的溶出/溶胀特性被用作高纯流体管路方案之一——具体寿命对比需以实际介质+温度+压力的验证数据为准，选型时建议向材料方索要对应介质的浸泡/应力开裂测试报告。

 四、注射（注塑）成型——PFA做精密件的唯一实现路径

注塑能做出三维复杂、尺寸严、表面光洁的PFA件（接头、阀体嵌件、晶圆载具零件等），但它同时也是PFA加工里设备投入最大、工艺窗口最窄、失误代价最高的工艺。

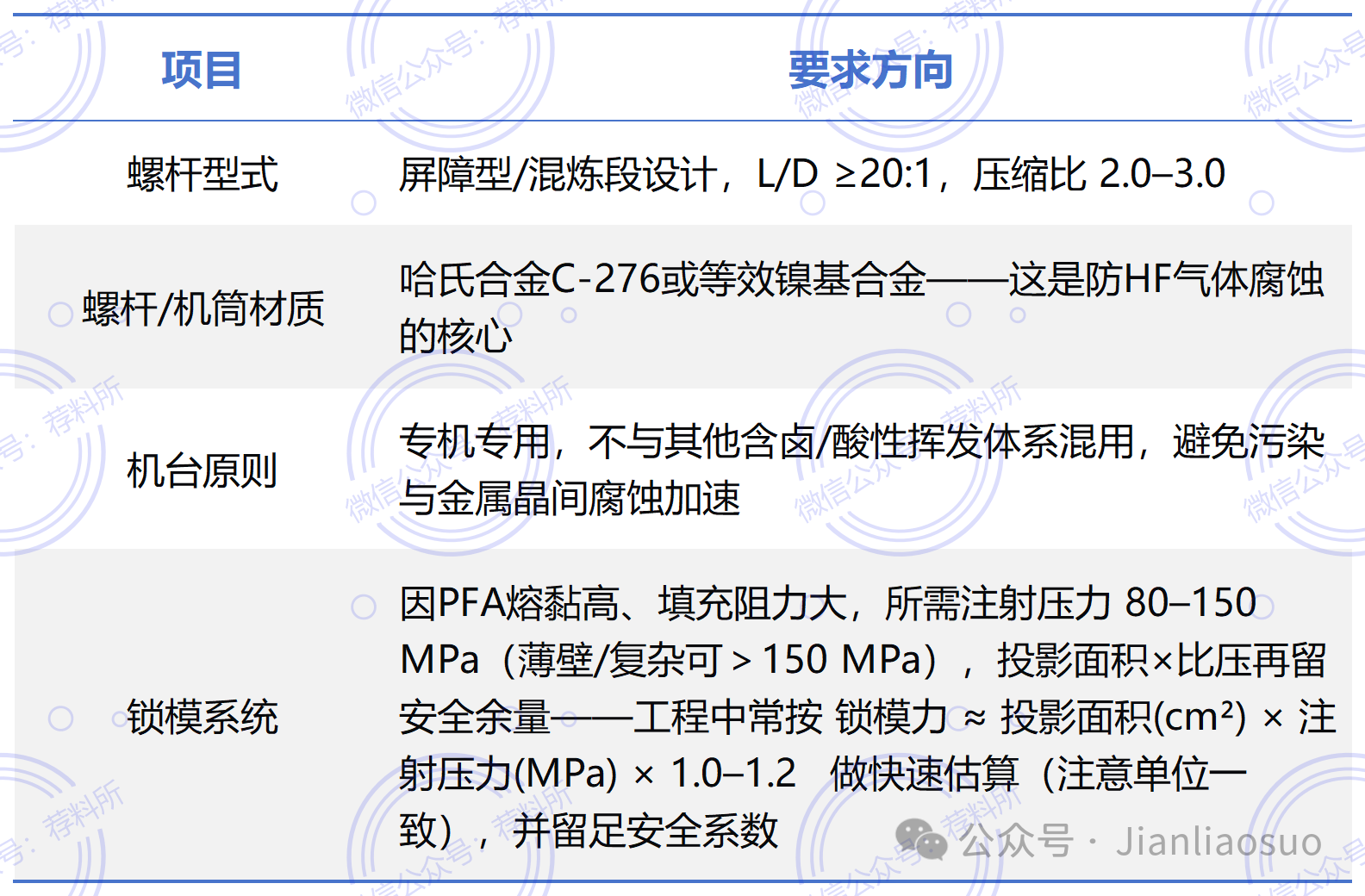

1、设备硬性要求

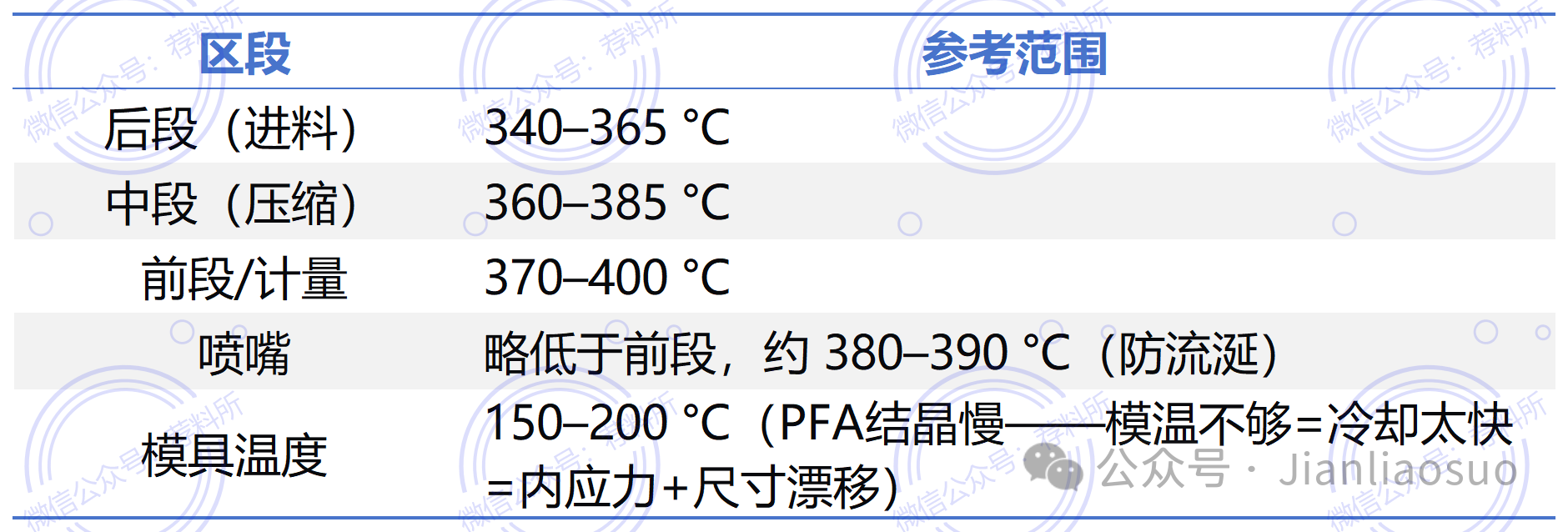

2、料筒/模具分区温度（参考）

⏱冷却时间：不像PP/ABS几秒十几秒搞定——PFA壁厚件常需 20–60 s 甚至更长，冷却不足会"脱模看着挺好，两小时后翘"。

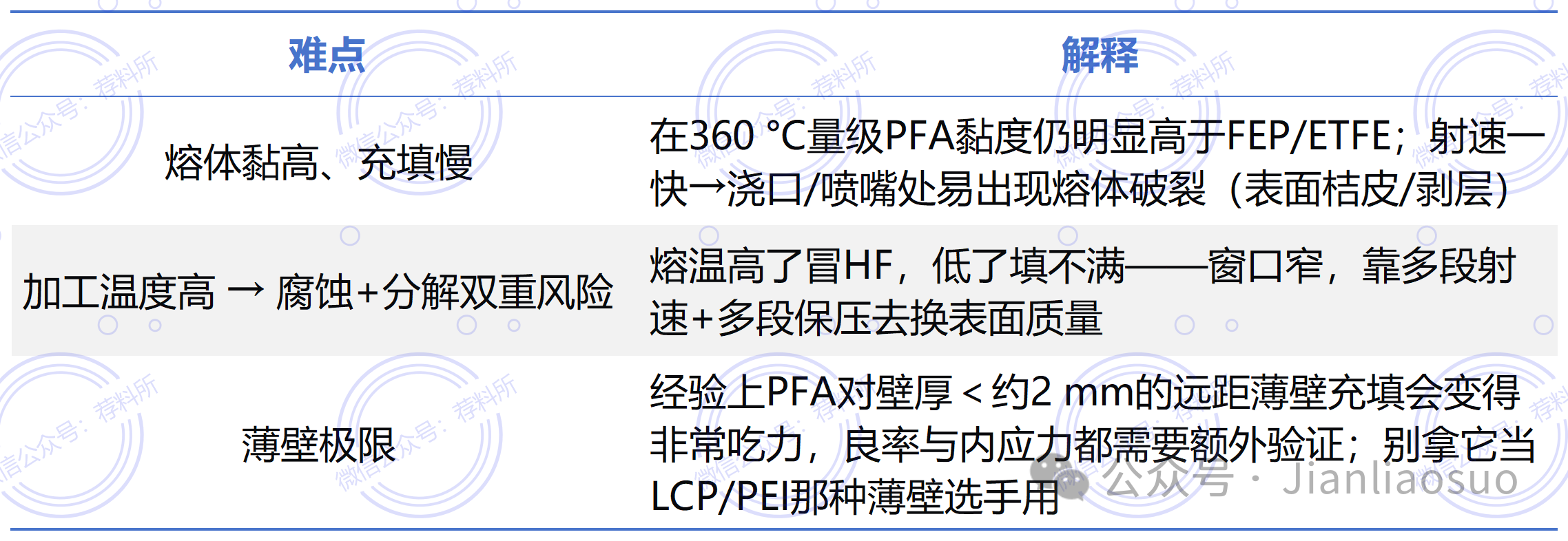

3、为什么PFA注塑"难"——三个本质原因

多段射速的常用思路：①低–中速充流道（减少剪切骤增）→②中–高速填型腔主体→③低速小保压收尾，让表面光洁度和尺寸稳定性都能兼顾。

 五、压缩（模压）成型——简单、厚壁、小批量的老牌选项

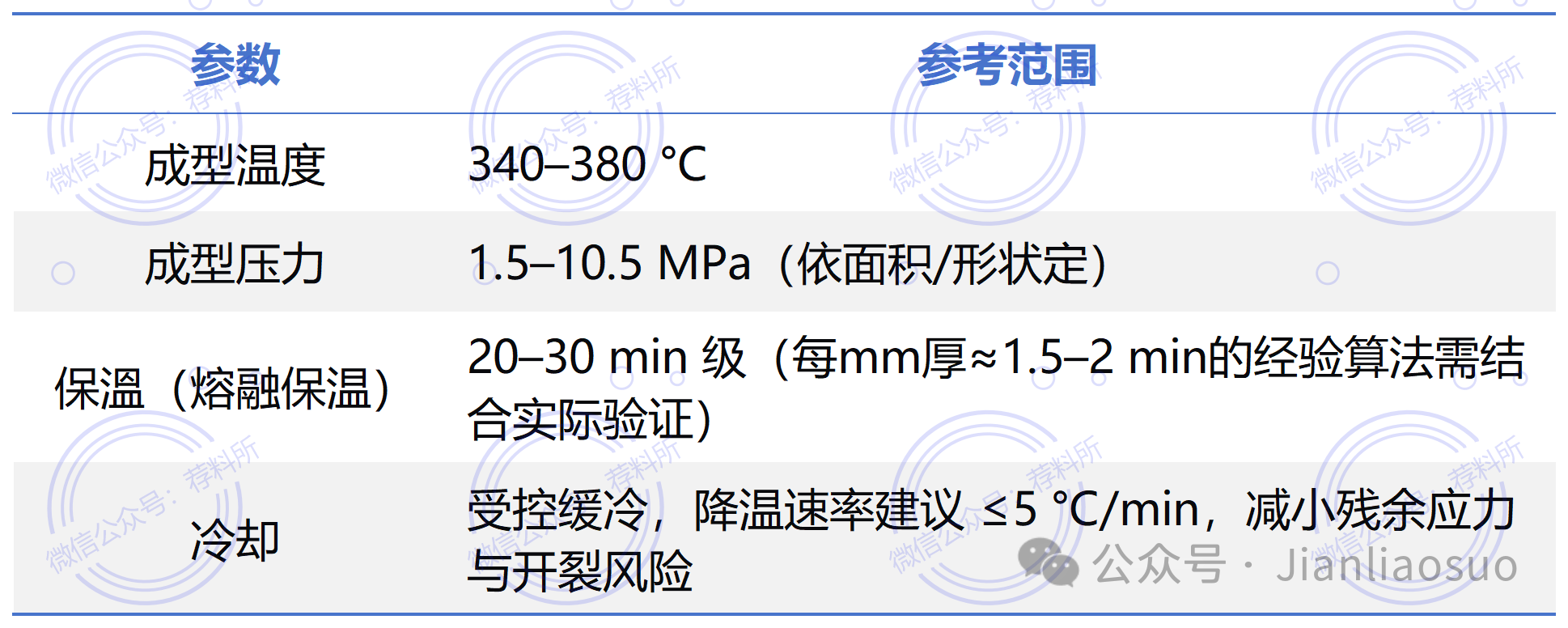

压缩成型适合厚壁（≥3 mm）且形状相对简单的PFA件：密封垫片、厚壁环板、衬板等。

常用MFR较低（≈0.8–3.0g/10min）的PFA牌号走压缩，因为厚壁件更看重抗蠕变与应力裂纹而非充填速度。

 六、旋转成型（滚塑）与粉末涂层——给“大件内衬”和“金属表面”用的

1、旋转成型（滚塑衬里）

把PFA细粉投进模内→双轴旋转+加热（≈300–320℃）→粉料在模壁熔融成连续衬里→旋转冷却固化。适合大型储罐内衬、反应釜衬里这类"外形大、批量小、不能用注塑/挤出整体成形"的场景。膜厚靠树脂投料量与工艺时间控制，常见 1–5 mm范围。

2、粉末涂层/ 静电喷涂

PFA粉末经带电喷涂到预处理好的金属表面→进烘箱熔融流平（固化温度约300–320℃，数分钟级）→形成无针孔连续膜（优于PTFE干粉末涂层的"多孔感"），膜厚通常20–50 μm/道，可多道叠加。关键是基底前处理（喷砂粗化+清洗钝化）和固化完全性——没熔融流的"假附着"在热冲击下会整片剥落。

 七、热熔焊接——PFA管路/衬里的现场连接手段

PFA能熔融流动，所以可走热风熔接或热压对接焊：

●热风熔接：热风枪（filtered air / N₂更好）+ 焊条（同种PFA）→熔池铺满压合。适合现场修补、异形过渡。

●热压焊/对接焊：端面加热板熔融→ 撤板 → 加压对接，更适合管对管、管对法兰的同轴对接。

无论哪种，焊缝区的洁净（无氧化皮/无油/无粉尘）和温度控制决定泄漏率与应力裂纹寿命——在高纯/强腐场合，焊缝往往是短板。

 八、工艺对照速查表（帮你快速选路线）

 九、结语：PFA加工的核心矛盾——性能天花板极高，但工艺纪律必须跟上

PFA是"用PTFE的耐化学天花板，换来热塑加工的可能性"——代价是：

●温度纪律：你得把系统稳定控制在350–400℃，又不能踩到分解线；

●腐蚀纪律：熔体接触件要用对金属/涂层，还要专机专用；

●洁净纪律：半导体级应用从树脂牌号、设备污染控制到清洗包装，每一步都是钱换来的良率。
