PFA在线缆领域的应用及工艺研究
四氟乙烯-全氟烷基乙烯基醚共聚物（PFA）是四氟乙烯（TFE）与全氟烷氧基乙烯基醚（PAVE）的共聚物，分子链中氟原子构成"螺旋原子屏障"，使其在保持PTFE级化学惰性的同时，可通过熔融挤出成型——这一特性让PFA成为高端线缆绝缘/护套材料里几乎不可替代的角色。
氟塑料用在线缆上，主流就四个：PTFE、FEP、ETFE、PFA。各自分工其实很清楚：
●PTFE：性能最硬，但只能烧结模压，做不了长距离连续挤出线缆，最多做生料带绕包或短段模压件；
●FEP：可熔融挤出，但长期耐温天花板200℃，高温场景扛不住；
●ETFE：机械强度好、耐辐照，但介电常数2.6、耐温180℃，高频和高温都不够看；
●PFA：耐温-200~260℃、可熔融挤出、介电常数2.1、体积电阻率>10¹⁸Ω·cm——航空发动机舱、半导体洁净间、地热井这些"既要耐温又要挤出成型"的场景，PFA几乎是唯一解。
所以PFA在线缆圈的定位很明确：它不是来替代FEP做普通家用电线的，它是冲着"极端工况下的电气传输"来的。
1、航空航天——单机用量不大，但单价最贵
航空线缆对PFA的需求，本质是三个指标绑在一起：轻量化+ 耐极端温度 + 高频信号稳。
●民用大飞机：波音787、空客A350的电气系统里，PTFE/PFA绝缘的高温导线是标配。
●军用导弹制导缆：高超音速导弹弹体蒙皮瞬时工况>2000℃，弹内PFA制导缆依托隔热结构工作在600–1000℃区间，保障制导信号低延迟传输"。
●卫星/航天缆：真空+高低温循环+辐照，PFA体积电阻率>10¹⁸ Ω·cm、介电损耗<0.0002，比FEP高一档，卫星电缆绝缘层是常规用法。
2、新能源线缆——放量最大的赛道
●锂电池模组连接线：PFA/ETFE共挤结构的模组连接线，耐电解液腐蚀、耐弯折性能较单一FEP提升约40%，国内头部电池企业已有应用。
●地热测井电缆：在含H₂S高温地热工况的对比测试中，PFA护套测井电缆寿命较常规氟塑料护套呈倍数级提升，类似工况已在西藏羊八井等高矿化度地热田有试点参考。
●光伏线缆：接线盒密封+耐UV护套，PFA耐候性户外10年拉伸强度保留>80%，远超普通工程塑料。
3、半导体级线缆
半导体厂里PFA主要消耗在管道和槽体上，但线缆侧也有刚需：晶圆厂湿法清洗区、蚀刻区的设备内部布线，要求绝缘层金属离子析出<0.1 ppb，否则污染晶圆。这块FEP耐温不够（200℃天花板，清洗区蒸汽可能超），PTFE又挤不成复杂截面的设备线束，PFA卡中间。
据行业测算，2026年前后国产半导体级PFA在线缆及管路配套中，有望在部分海外大厂产线实现约30%替代。
4、医疗线缆与特殊场景
心脏起搏器电极导线、内窥镜线束这类植入/介入级线缆，PFA的生物相容性（FDA+RoHS合规）是关键。这部分原文数据稳，可保留"体内稳定工作10年以上"的表述。
1、温域与机械——航空缆的根
●熔点305℃，长期使用-200-260℃，短期扛300℃。
●260℃连续1000 h重量损失0.3%；-80℃深冷下拉伸强度仍保留常温85%以上。
●常温拉伸25MPa（略低于PTFE的30MPa），但断裂伸长率300%，缺口冲击是PTFE的2倍以上→抗冲击优于PTFE，机舱振动工况更友好。
●150℃/5 MPa下蠕变应变仅为PTFE的1/3→端子压接处长期不松。
2、电气——高频缆的命门
●介电常数2.1，100Hz–1GHz内几乎不飘。
●介电损耗<0.0002（10⁷ Hz下0.0003）。
●体积电阻率>10¹⁸Ω·cm，表面电阻率比FEP高一个数量级→高湿环境（如锂电池模组舱）绝缘性能稳。
●超临界CO₂发泡后介电常数可压到1.7以下→5G基站高频缆、量子计算4K超导缆都能打。
3、化学与阻燃——化工/轨交/航空的门槛
●对王水、HF、浓H₂SO₄近乎免疫，仅与熔融碱金属和ClF₃反应。
●UL94 V-0，LOI 95%，燃烧不滴落 → 机舱、轨交的硬指标。
●户外暴露10年拉伸强度保留>80%。
PFA熔点302–310℃、熔体粘度比FEP高一档，普通FEP挤出机直接上PFA会出事——这是线缆厂踩坑最多的地方。
1、设备底线
PFA绝缘/护套挤出一般配置：
●螺杆长径比L/D 22:1–25:1，材质GH113（新3号钢）抗氟气体腐蚀。
●料筒温度控制精度±1℃（PFA对剪切热+料筒热配比敏感，剪切占30%、加热占70%）。
●在线外径仪+火花检测仪+凹凸检测仪，三样不全的厂子别碰半导体级PFA线缆。

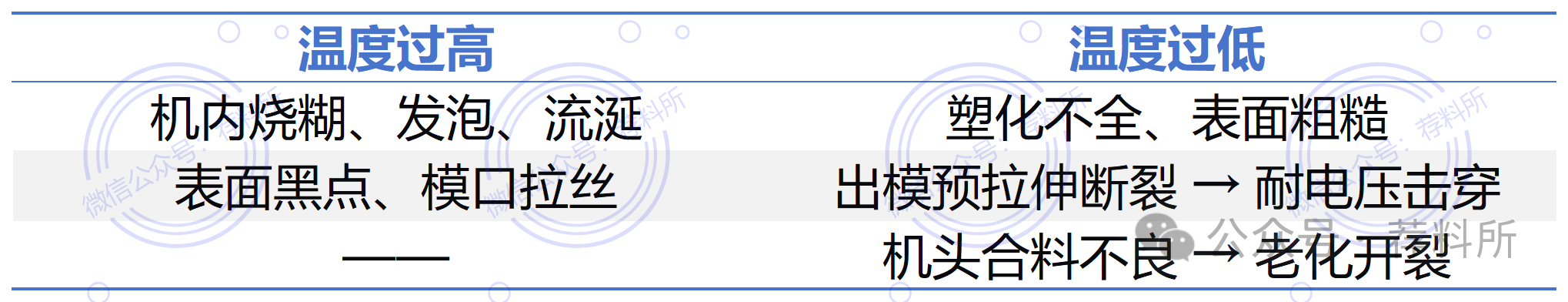

2、温度：高了烧糊、低了塑化不全
解决思路：料斗→模具梯度升温，模口出料应光滑、锥体形状稳定；配合在线三仪闭环。
3、模具：DDR与DRB
PFA线缆绝缘/护套标称厚度一般0.13–1.0mm，加工方式为拉管式挤出（tube-in-tube包覆）：熔融PFA经模梃拉管后包覆导体。
●DDR（拉伸比）= (D1²−D2²)/(d1²−d2²)，一般控5–40
●DRB（拉伸平衡），工程上常取DDR^(1/2)·d1/D1 的等价表达，PFA线缆一般控1.02–1.10
DDR决定分子取向与机械性能，DRB决定圆整度与同心度——这俩是PFA线缆挤出最容易被忽视、但又最影响耐压和老化的两个杠杆。
4、预热与冷却
●导体预热：缩小导体/绝缘温差提附着力；烧掉导体表面油污改善外观；一定程度上提升表面光洁度。氟塑料挤出老操作，但PFA对温差更敏感，预热温度要比FEP段略高。
●冷却：水浴+气冷两段。PFA快冷利于定型尺寸，但结晶度会受抑——机械性能（断裂伸长、耐弯次数）和冷却速率是trade-off。
1、发泡PFA线缆——5G/量子计算的牌
超临界CO₂发泡把绝缘层介电常数从2.1压到1.7以下，介电损耗同步下降。5G基站高频同轴线、量子计算4K超导缆是两个明确落地场景。
2、耐辐照改性缆——核电站控制电缆
添加纳米SiC的PFA线缆可扛10⁶ Gy级剂量，适用核电站控制缆。国内还在攻关，进口货余量仍大。
3、超纯化线缆——半导体设备内部布线
有氟化工企业超低Na⁺PFA（<0.1 ppb）已通过SEMI认证，半导体设备内部线束（清洗机、蚀刻机腔体周边）是主要去向。这块国产化刚起步。
4、工艺智能化
Rosendahl Nextrom的AI绝缘老化预测系统，据设备商数据可降维护成本30%——设备侧真在铺，线缆厂可借力。
1、树脂端（上游）
●2019年中国PFA树脂产能约0.2万吨→2023年1.75万吨，全球占比47%。
●但2024年国内树脂产量约0.5万吨、利用率偏低，且主体在中低端。
●2024年表观消费量约1.85万吨，进口依存度约62%，半导体级/医疗级90%以上来自科慕、大金、索尔维。
2、线缆端
●工业级PFA线缆（地热、光伏、通用航空）国产已能打，东岳、巨化树脂配套+国内线缆厂（神舟、亨通、中天等）加工，基本自给
●高端PFA线缆仍有缺口：
•半导体设备内部超纯布线（金属离子<0.01 ppb）→ 国内刚起步。
•耐辐照PFA缆（核电）→ 进口为主。
•发泡PFA高频缆（5G/量子）→ 科慕+大金牌号占优。
•超柔软PFA细线（医疗介入）→ 进口余量大。
3、政策与玩家
•《重点新材料首批次应用示范指导目录》把电子级PFA列入，配套财政支持。
•部分氟化工企业万吨级工业级PFA树脂量产，有企业超纯PFA已量产。
•神舟电缆：AS9100D，C919发动机线束国产替代。
4、卡脖子清单（线缆视角）
①耐辐照/超柔软/发泡PFA这几个线缆专用牌号，进口货性能余量仍大。
②2025《含氟聚合物排放标准》要求减排40%，绿色聚合工艺是紧箍咒。
PFA线缆的逻辑其实比PFA管道、反应釜那些更纯粹——下游越往"极端环境+高纯度+高频"走，PFA的不可替代性越强。航空发动机舱（-55~125℃温差+燃油）、地热H₂S井、晶圆厂湿法区（<0.1ppb）、量子计算4K超导——这些场景换FEP温度不够，换PTFE挤不出复杂线缆截面，PFA是唯一解。
国产化这边，树脂产能数字好看（全球47%），但半导体级那62%的进口依存才是真故事。
对线缆厂来说，PFA不是"能不能挤"的问题，是"能不能挤半导体级/航空级"——后者比工业级贵3–5倍，但门槛也在后者。
