5G毫米波信号衰减元凶？低介电塑料的坑，90%的工程师都踩过

做5G 天线罩、高速连接器的工程人应该都有过这种经历：1MHz 低频测介电常数、介电损耗全达标，一上 28GHz 毫米波实测，Df 直接飙到 0.02，信号衰减超预期，天线增益掉得离谱。

很多人上来就换玻纤、调阻燃剂，折腾半个月收效甚微。其实问题根本不在“填料加多加少”，而在你可能从根上就搞错了高频介电损耗的机理。

今天把5G 低介电改性塑料的底层逻辑、常见误区和落地方案一次性讲透，看完至少帮你避开 80% 的选型坑。

一、最容易搞错的机理：极性基团在哪，损耗差十倍

很多资料里说“极性基团在侧基比主链损耗小”，这句话放在低频场景是对的，放到毫米波频段，结论刚好完全相反。

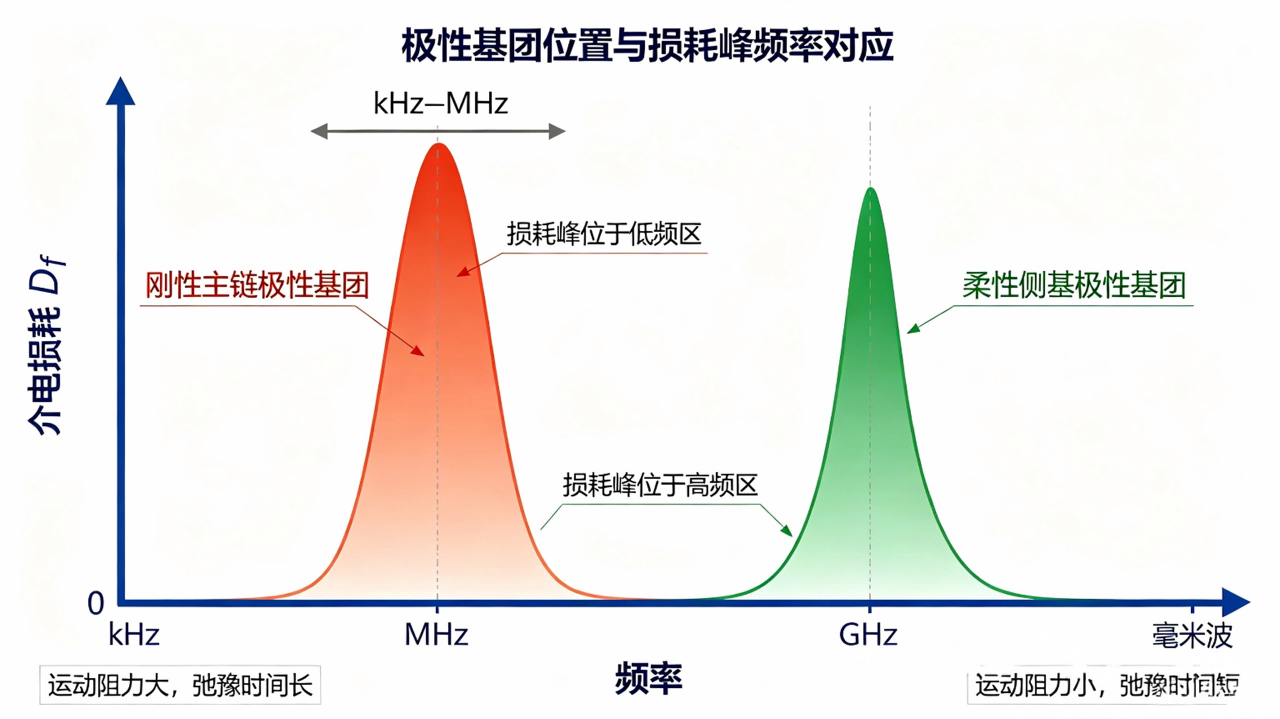

先给大家补一个核心底层逻辑：介电损耗的本质，是极性基团跟着交变电场来回转动，分子摩擦把电磁能转化成了热能。极性基团的运动阻力越小，转动越灵活，它的损耗峰值对应的频率就越高。

•主链/ 刚性结构上的极性基团：被整条分子链拽着，运动阻力极大，介电损耗峰基本落在kHz~MHz 的低频段；到了毫米波高频区，它已经跟不上电场反转，对总损耗的贡献反而很小。

•柔性侧基末端的极性基团：没有主链束缚，转动灵活，损耗峰刚好落在GHz~ 毫米波频段，反而会带来更显著的介电损耗。

这就是绝大多数材料“低频看着完美，高频直接崩” 的核心原因。选树脂不能只看 “极性大不大”，更要看极性基团长在什么位置、运动自由度有多高。

二、第二大误区：玻纤高频损耗，真不是因为界面极化

常听人说“PP 加玻纤毫米波损耗高，是因为 Maxwell-Wagner 界面极化”。这句话其实只说对了不到 10%。

界面极化属于空间电荷极化，是两相界面电荷积累导致的，它的损耗峰基本都在kHz 到 MHz 频段，到毫米波频段早就弛豫完成了，对总损耗的贡献非常有限。

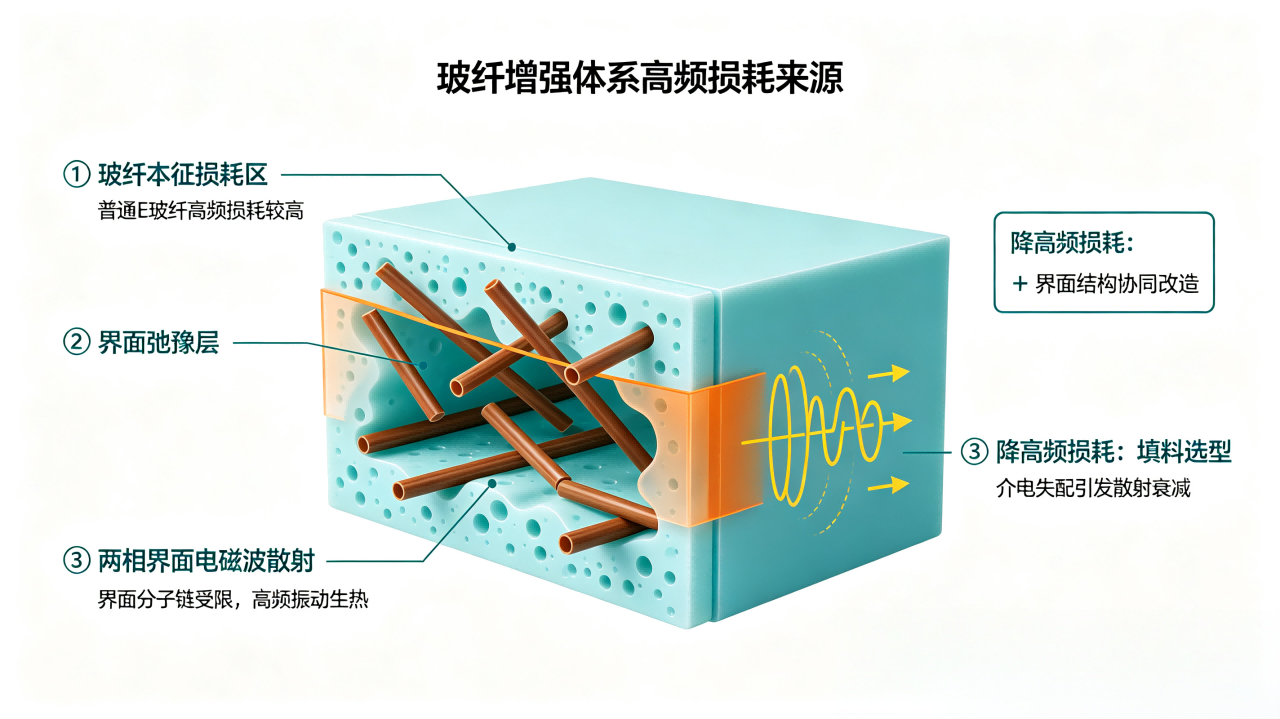

真正让玻纤体系在毫米波频段拉胯的，是这三个核心原因：

1.玻纤本征损耗高：普通E 玻纤本身的高频介电损耗远高于 PP 基体，且 Dk 约 6.5，直接拉高复合材料整体介电常数；

2.界面弛豫层损耗：玻纤- 树脂界面处的分子链被束缚，形成一层界面弛豫层，高频下分子链振动生热，额外增加介电损耗；

3.电磁波散射衰减：玻纤和树脂的介电常数差异太大，电磁波在材料内部发生散射，等效为信号功率衰减。

所以想降高频损耗，只换个偶联剂根本没用，得从填料本身选型和界面结构一起系统改造。

三、认知偏差：结晶度越高，Dk 就越高？

很多人默认“结晶越紧密，介电常数越高”，这个结论其实只适用于 PP、PE 这类非极性塑料。

对于PA、PET 这类极性聚合物，结晶过程中分子链规整排列，局部偶极矩会相互抵消，整体净偶极密度降低，介电常数 Dk 反而可能比非晶态更低。

但不管是极性还是非极性材料，有一个结论是通用的：结晶区的分子链运动受限，介电损耗Df 一定更低。所以做5G 材料，稳定结晶度比盲目追求高结晶度更重要，结晶度波动会直接导致介电性能批量漂移。

四、落地解决方案：四步搞定毫米波低介电配方

讲完机理，直接上可落地的优化方案，覆盖从选材到工艺全流程，照着做就能快速调整配方。

1. 基体树脂：按工作频率精准选

不要上来就选最贵的，匹配频率才是关键：

•Sub-6GHz 低频场景：普通天线罩、路由器外壳，PP、ABS、PC/ABS 随便用，成本低还好加工；

•28/39GHz 毫米波场景：天线振子、滤波器、高速连接器，优先选 LCP、PPS、PEEK，主流牌号 10GHz 下 Df 基本都在 0.005 以内；

•极低损耗特殊场景：毫米波雷达罩、高频基板，PTFE 是性能天花板，Df 低至 0.0002，缺点是加工难度大、成本高。

✅ 划重点：别拿 1MHz 低频数据当高频性能用，选型一定要向供应商索要目标频率下的实测数据。

2. 填料：果断换掉普通 E 玻纤

普通E 玻纤是高频损耗重灾区，按需求优先选这几类：

•熔融石英/ 球形二氧化硅：Dk 约 3.8，损耗极低，性价比最高，是 5G 配方通用首选；

•空心玻璃微珠：靠内部空腔降低Dk，还能实现轻量化，特别适合天线罩类产品；

•低介电玻纤/ 石英纤维：必须用纤维增强的场景用，Dk 能控制在 4~5，远低于普通玻纤；

•氮化硼：兼顾低介电和高导热，适合高功率密度的连接器、器件封装场景。

3. 助剂：做减法，越少越稳

助剂是最容易被忽略的隐形损耗大户，记住三个原则：

•能不加就不加，必须加就选非极性品种；

•润滑剂别用硬脂酸锌这类金属皂，优先选PE 蜡、PTFE 蜡；

•阻燃剂别盲目上溴系，配套的三氧化二锑协效剂极性很强，会显著拉高损耗；无卤体系优先氮磷复配，严格控制添加量。

⚠️ 重中之重：所有原料投产前必须充分干燥，微量水分就能让材料 Df 直接翻倍，PA 类吸湿性材料甚至会直接报废。

4. 工艺：细节决定批量一致性

配方再好，工艺不对也白搭：

•螺杆组合选温和剪切的，高剪切容易打碎空心微珠，还会让树脂降解产生极性基团；

•模温、冷却速度要稳定，结晶度波动会直接导致介电性能批次不一致；

•大尺寸天线罩建议多点进胶，减少玻纤取向带来的介电性能各向异性。

五、经典案例复盘：PP + 玻纤天线罩改造

某客户28GHz 基站天线罩项目，原配方用普通 PP+30% 普通 E 玻纤，1MHz 低频测试全达标，28GHz 毫米波实测 Df 高达 0.02，信号衰减严重，增益不达标。

我们给出的系统改造方案：
① 基体更换为高流动、低催化残留的专用 PP，保留基材低损耗特性；
② 用熔融石英粉 + 低介电玻纤替代一半普通 E 玻纤，降低本征损耗和界面散射；
③ 偶联剂换成低极性烷基硅烷，润滑剂更换为 PE 蜡，抗氧剂添加量减半；
④ 优化模具温度和冷却曲线，增加退火工序稳定结晶度。

最终改造后，28GHz 下材料 Df 稳定在 0.004 以内，Dk≤2.9，完全满足指标要求。

最后总结

5G 低介电材料从来不是 “找个低 Dk 树脂随便填填料” 这么简单，它是分子结构、配方设计、工艺控制三个层面的系统工程。低频数据只能做基础参考，目标频率下的实测才是金标准。

做5G 材料研发、选型的朋友，欢迎评论区聊聊你遇到过的高频损耗难题，一起交流避坑。
