PAEK家族内迁：PEKK借增材制造向PEEK发起挑战

“ 在特种工程塑料的版图上，PEEK（聚醚醚酮）‘地位尊崇’。性能顶尖、产能最大、应用最广，从半导体晶圆载具到人体植入物随处可见。它的同门PEKK（聚醚酮酮）更贵、更小众，多年来一直生活在兄长的阴影里。但2026年的增材制造（3D 打印）领域出现了一个反直觉现象：飞机制造商批准高端打印部件时，名单里出现的往往是PEKK而不是PEEK。Hexcel的HexAM增材制造方案获波音商用飞机平台批准，其材料体系正是PEKK；洛克希德·马丁批准PEKK用于航天级部件；OPM（牛津高性能材料公司）用PEKK为波音CST-100 Starliner飞船打印结构件。

更贵的材料，反而在最前沿的制造方式上占了上风？答案不在性能参数表上，而在一台3D打印机的喷头里。”

〇一

分岔点：一个酮基引发的“性格差异”

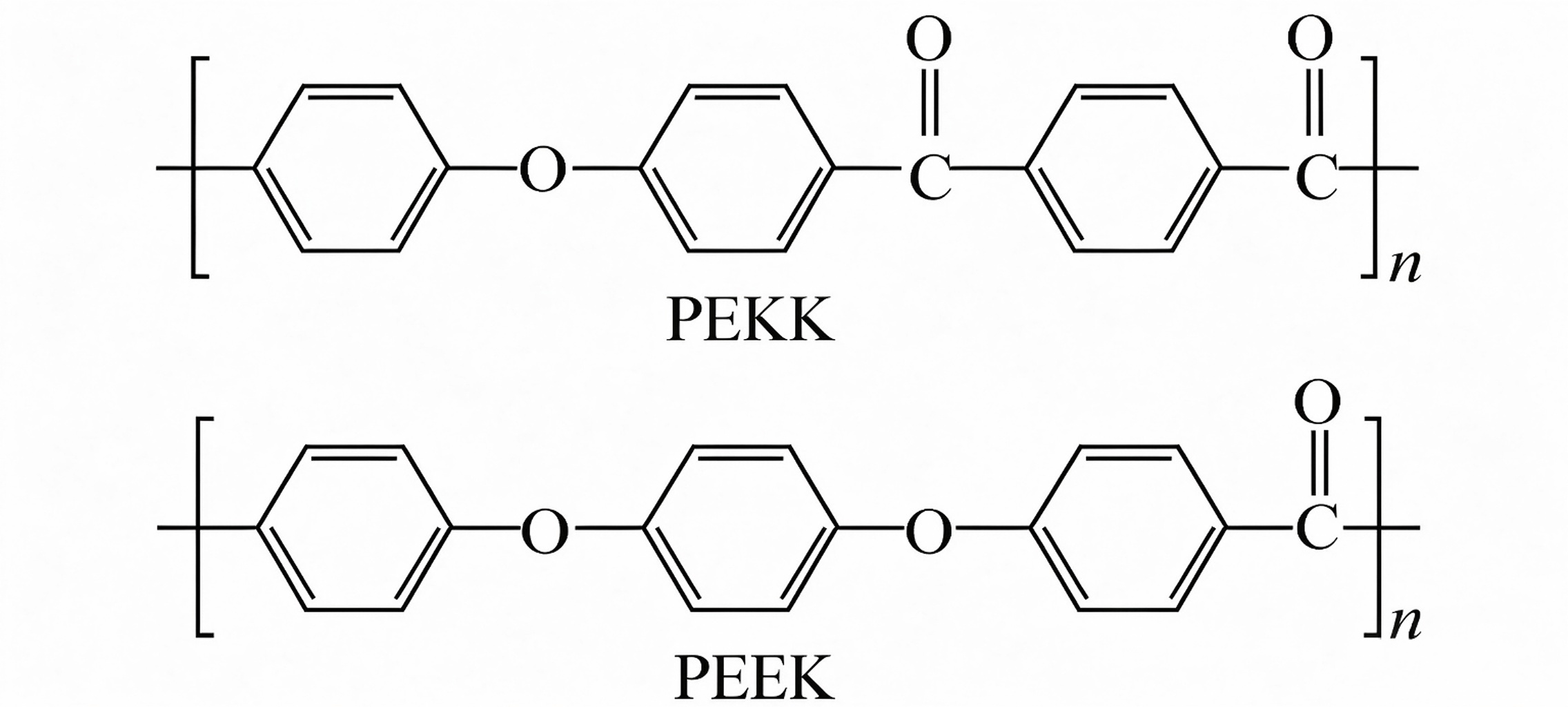

PAEK（聚芳醚酮）家族成员的分子链都由醚基（E）与酮基（K）交替构成，区别只在比例与排列。PEEK的分子链结构为E-E-K，PEKK则是E-K-K，多出的那个酮基让分子链刚性与极性同步上升：PEKK的玻璃化转变温度（Tg）约162–165°C，比PEEK的约143°C高出近20°C；熔点则依共聚比例在300–360°C区间可调（PEEK约334–343°C）。OPM官方数据显示，其OXPEKK牌号拉伸屈服强度达136MPa；阿科玛2023年年报披露，KepstanPEKK可在500°C极端环境下耐受超过5分钟，连续使用温度的官方公布口径为250–260°C。

真正决定两兄弟命运分岔的，是结晶速度。PEEK结晶快，在注塑和机加工时代，这是优点：脱模即定型，批次稳定，生产节拍高。但进入熔融沉积（FFF）3D打印，快速结晶意味着熔融层在冷却瞬间即固化收缩，层与层之间来不及相互扩散融合，内应力累积，翘曲变形随之而来。PEKK则结晶慢且可控：打印过程中可保持接近无定形态，层间结合充分；打印完成后再通过退火处理，让结晶度“补”上来。

增材制造偏爱“慢性子”，而PEEK是“急脾气”。这不是性能高下，而是工艺适配性的分野，恰恰是这处分野，让PAEK家族的产业重心开始“内迁”。

〇二

打印机前的对决：加工窗口对比

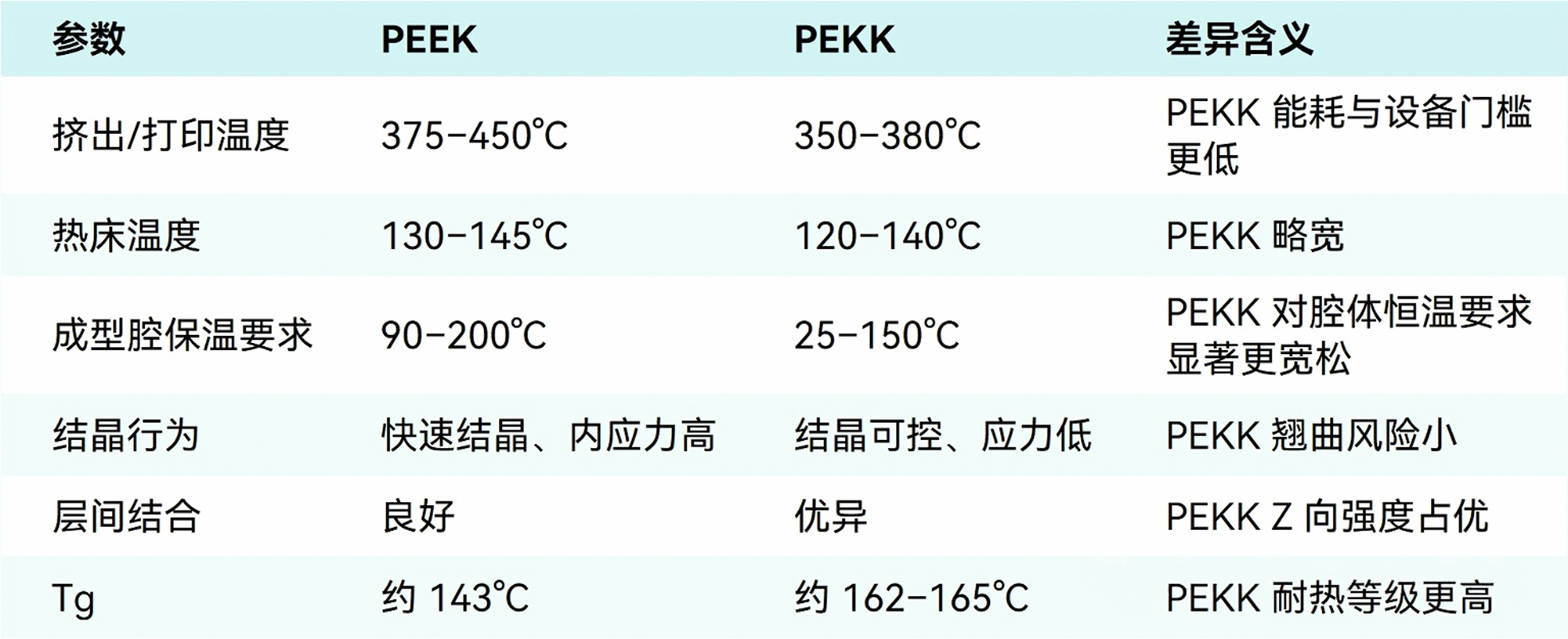

把两种材料放到同一台高温FFF打印机前，差异立刻显现。阿科玛Kepstan PEKK的FFF技术白皮书与3DXTECH的工程数据给出了直观对照：

三个细节值得展开。其一，腔温区间：PEEK需要90–200°C的高温腔体维持结晶温度场，PEKK在25–150°C即可工作。打印同样的零件，PEKK对设备的要求低一个档次，中小企业与现场维修场景因此可及。其二，层间结合：增材件最薄弱处永远是Z向（层间），PEKK的慢结晶让熔融层有充分时间互扩散，层间结合被评级为“优异”，这对承力结构件是决定性优势。其三，打印温度差：低约30–70°C的加工温度，直接转化为能源成本与设备折旧的优势。

PEEK并非不能打印，它是高温FFF中应用最广的材料，只是打印窗口窄、废品率高、对设备与工艺的容错空间小。PEKK用更宽的工艺窗口，换到了高端增材应用的入场券。

〇三

全球落子：从阿波罗计划到JEC 2026

PEKK的身世自带航天基因。按阿科玛官方口径，这一材料诞生于1960年代的阿波罗太空计划，此后长期沉睡在专利与成本高墙之后。唤醒它的，正是增材制造与热塑性复合材料的双重复兴。

产业落子已经密集出现。阿科玛2009年收购美国OPM公司后正式进军PEKK，与法国PCAS合作建设生产装置，Kepstan成为工业级PEKK的主力品牌。2026年2月的JEC World展会上，阿科玛发布的信息显示：Kepstan PEKK面向下一代航空结构，其半结晶架构在高温服役环境下保持性能，且完全可焊接以支持高节拍生产；Hutchinson已采用该树脂体系制造航空复合型材；阿科玛还与复材巨头Hexcel结盟开发航空航天用PEKK热塑性复合材料。

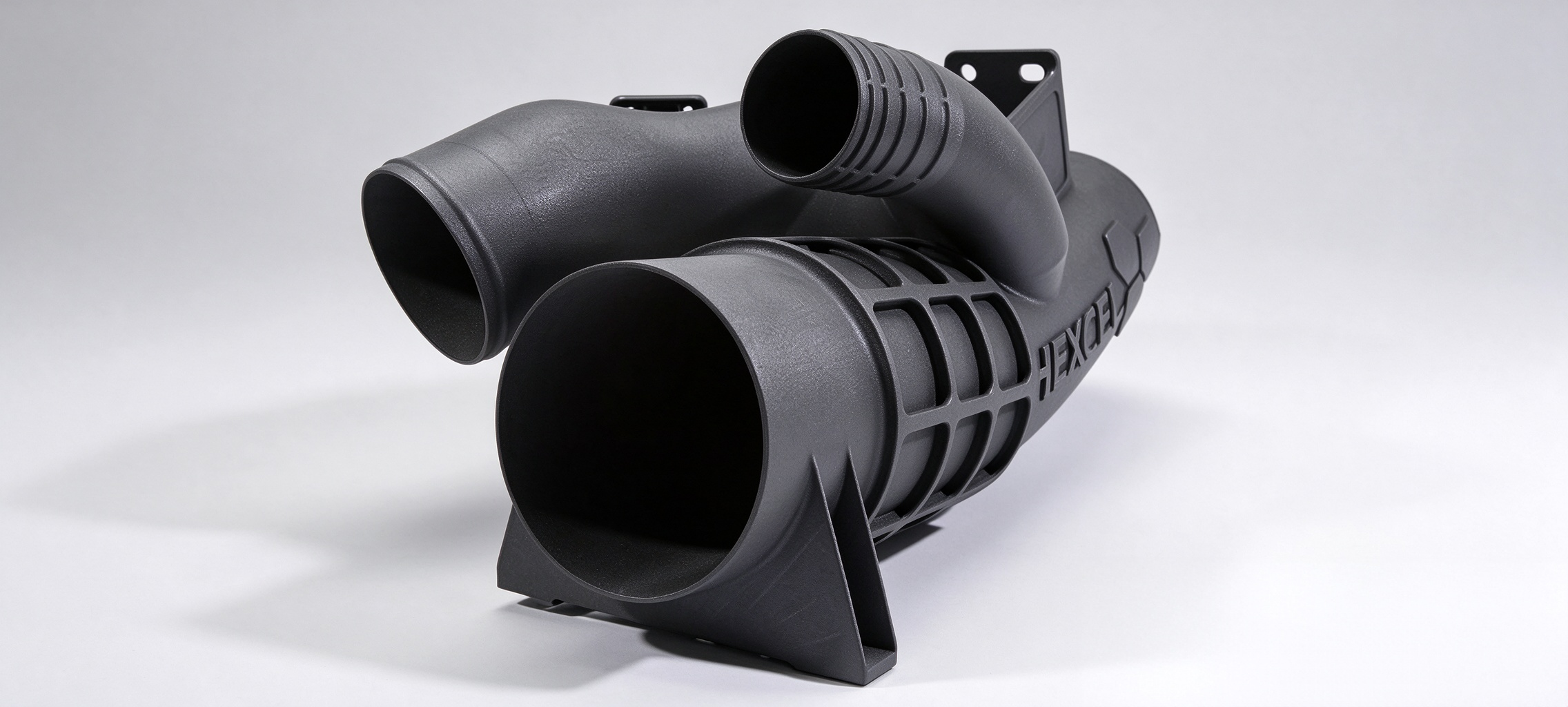

另一家挑战者Syensqo（原索尔维特种聚合物板块）推出的NovaSPIre PEKK AM粉末，主打FST（阻燃、烟密度、毒性）性能与流体环境耐受，明确定位飞机、航天与轨道交通部件。Hexcel的HexAM增材制造获波音商用飞机平台批准，2026年又推出HexPEKK EM电磁屏蔽与雷达吸波牌号，PEKK正从“承力结构件”向“功能件”渗透。OPM则走通了医疗与航天两条路：其OsteoFab患者定制3D打印颅颌面植入物自2013年起获FDA清关，同时为波音Starliner飞船提供打印零部件。

PEEK阵营的应对同样清晰。龙头Victrex没有正面迎战增材赛道，而是选择前向整合：收购PEEK纤维制造商Zyex与美国齿轮专业厂商，向“PEEK集成齿轮、纤维、航空复合件”的解决方案商转型，其美国罗得岛工厂通过AS9100航空认证，方案已用于两万架以上飞机。守成者的逻辑是：与其在别人的新领地作战，不如把注塑与机加工基本盘的纵深挖到极致。

〇五

挑战与边界：PEKK不会全面替代PEEK

内迁是事实，但“夺位”是误读。PEKK面临的边界同样清晰，且每一项都有对应的解法在路上。

其一，成本门槛。耗材渠道价格上，PEEK约350–700欧元/公斤、PEKK约400–500欧元/公斤（3D Native 渠道统计，非官方口径），耗材端两者已接近；但树脂端PEKK仍显著高于PEEK，医疗级溢价更高。国产化与规模化是当前解法，凯盛千吨级装置已投产、2000吨扩产项目在建，正是对这一瓶颈的直接回应。

其二，慢结晶的另一面。打印态接近无定形，需退火才能达到最佳结晶性能，工艺链更长。解法在牌号定制，PEKK熔点可依共聚比例在300–360°C 间调节，牌号体系本身就是“为工艺而设计”的工具。

其三，无定形对手的低价夹击。Ultem 9085（PEI）满足FAR 25.853与OSU 55/55客舱FST标准，极限氧指数47%，0.41mm厚度即达UL94 V0，获主要航空OEM批准，价格却低得多。PEKK的差异化必须落在半结晶材料的高温蠕变、耐化学与承力能力上。客舱内饰让给PEI，发动机周边、承力结构与油液环境才是PEKK的阵地。

其四，认证周期。航空部件认证以年计，是所有新材料的隐形壁垒。但路径已被找到：HexAM获波音平台批准、Starliner打印部件已飞行验证，后来者可沿数据链复用，认证成本正在边际递减。

“PAEK家族内迁”的本质，是加工方式重塑材料竞争格局。当制造范式从减材、等材走向增材，分子链上一两个酮基的差异，被放大成加工窗口的鸿沟，PEKK在新领地获得了对PEEK的局部优势；而PEEK的注塑与机加工基本盘依然稳固，Victrex的前向整合与国内的万吨级产能竞赛，都在加固旧领地。这不是王座更替的故事，而是一次领地重划：PEEK守成，PEKK开疆。材料竞争的胜负手，正在从“性能参数表”转向“工艺适配性”。
