特种尼龙MXD6/PA6I与PPA/PA6T/PA10T共混改性技术深度解析

MXD6/PA6I与PPA/PA6T/PA10T共混改性技术深度解析

MXD6（聚己二酰间苯二甲胺）与PA6I（尼龙6I）作为半芳香族聚酰胺的代表品种...

一、MXD6与PA6I的结构特征与性能优势

1.1MXD6的结构特点

MXD6由间苯二甲胺（MXDA）与己二酸通过缩聚反应制备...

图1 MXD6/PPA/PA6T/PA10T分子结构特征对比

1.2PA6I的结构特点

PA6I由己内酰胺与间苯二甲酸共聚制得...

1.3核心性能优势

MXD6和PA6I的共性优势：

二、共混改性的基本原理

2.1为什么需要共混？

纯MXD6或PA6I的加工窗口较窄...

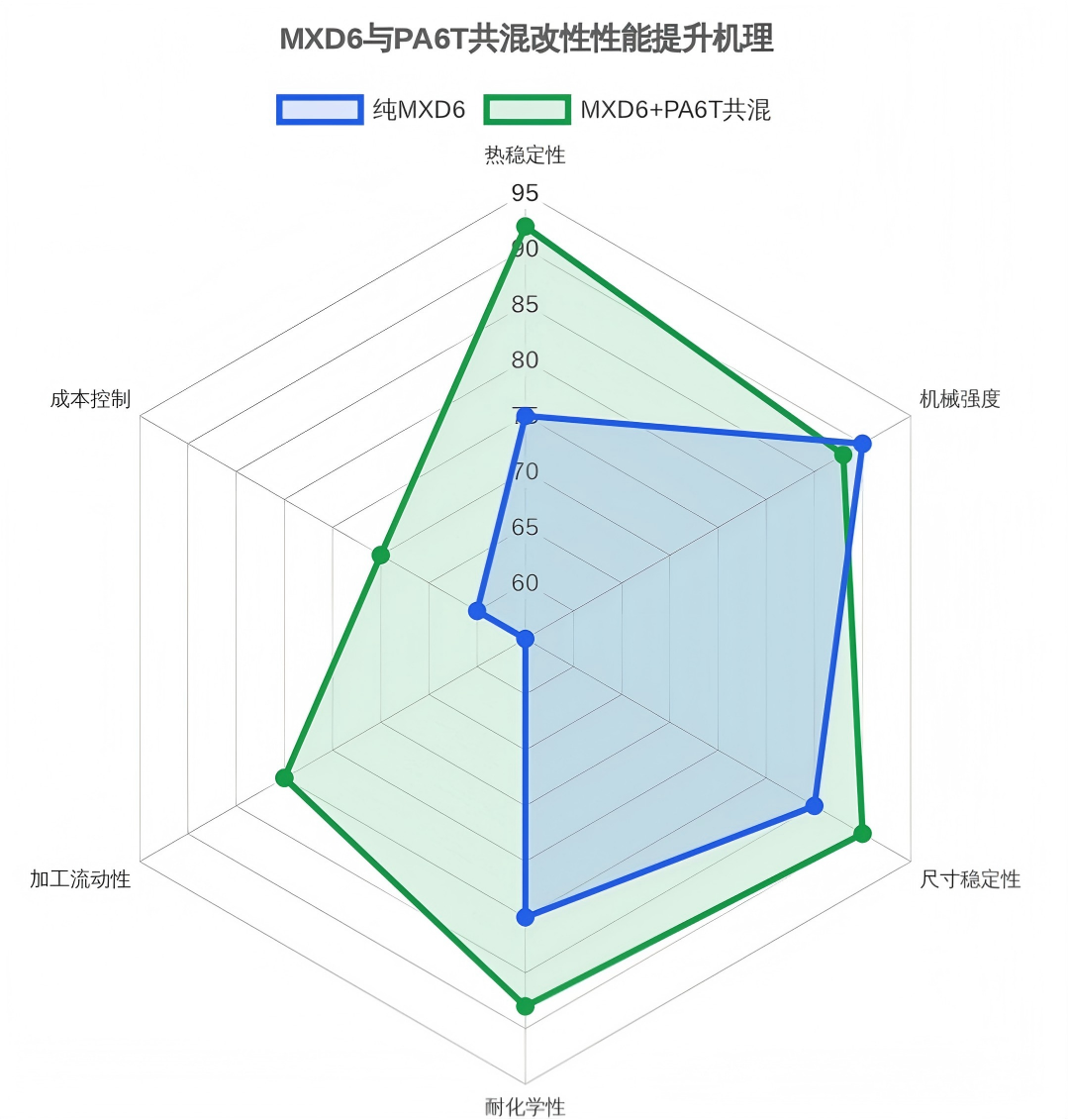

图2 MXD6与PA6T共混改性性能提升机理雷达图

2.2相容性原理

MXD6、PA6I与PPA/PA6T/PA10T同属半芳香族或长碳链聚酰胺...

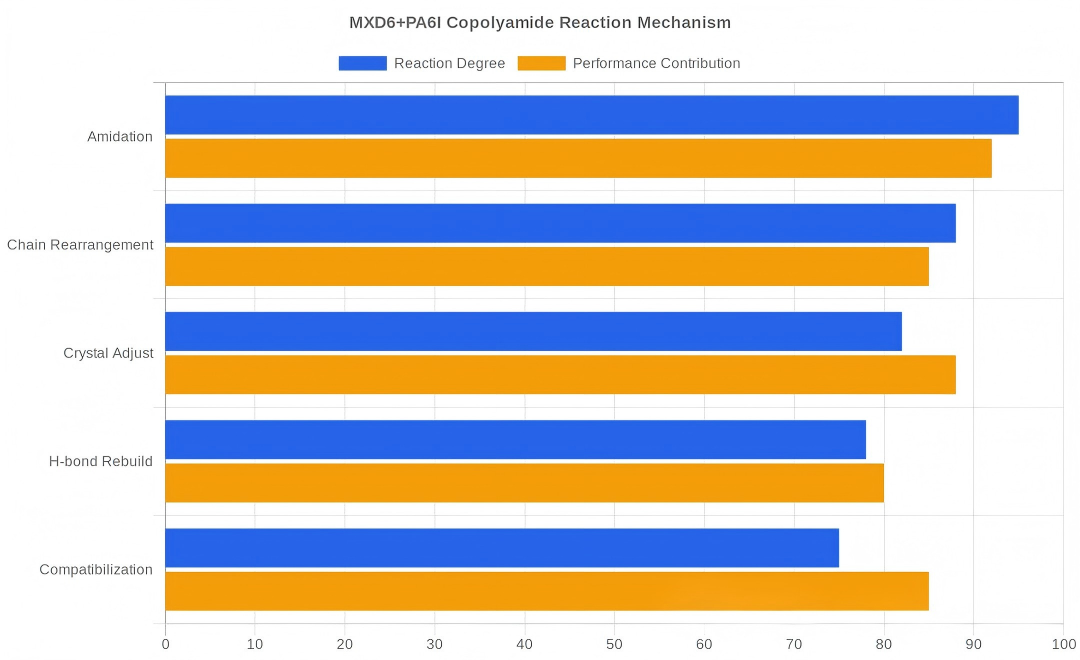

图3 MXD6+PA6I共聚酰胺化反应机理与贡献分析

三、典型改性配方与配方设计

3.1配方设计原则

主体树脂（60~70%）+ 玻璃纤维增强（25~35%）+ 功能助剂（3~8%）...

3.2核心改性配方详解

配方A：MXD6 + PA6T 共混体系

组分	用量	主要作用
MXD6	40%	高刚性、低吸水率
PA6T	20%	改善加工流动性
玻璃纤维	30%	增强刚性与强度
增韧剂	7%	改善冲击韧性
抗氧剂	0.5%	防止热氧化降解
润滑剂	0.3%	改善脱模与加工
偶联剂	1.2%	增强玻纤与树脂界面

配方B：MXD6 + PA6I 共聚共混体系

组分	用量	主要作用
MXD6	35%	刚性骨架
PA6I	20%	改善流动性和透明度
玻璃纤维	35%	高强度增强
增韧剂	7%	冲击改性
阻燃剂	3%	阻燃性能

配方C：PPA + MXD6 高耐热体系

组分	用量	主要作用
PPA	50%	高耐热基础树脂
MXD6	15%	降低吸水率
玻璃纤维	25%	增强
增韧剂	7%	韧性调节
热稳定剂	3%	高温稳定性

配方D：PA10T + PA6T 长碳链共混体系

组分	用量	主要作用
PA10T	50%	超低吸水率、超高耐热
PA6T	20%	平衡成本与性能
玻璃纤维	20%	增强
增韧剂	7%	韧性

配方E：三元及多元共混体系

当对材料性能要求极为苛刻时，可采用MXD6 + PA6T + PA10T或MXD6 + PPA + PA6I的三元甚至多元共混体系...

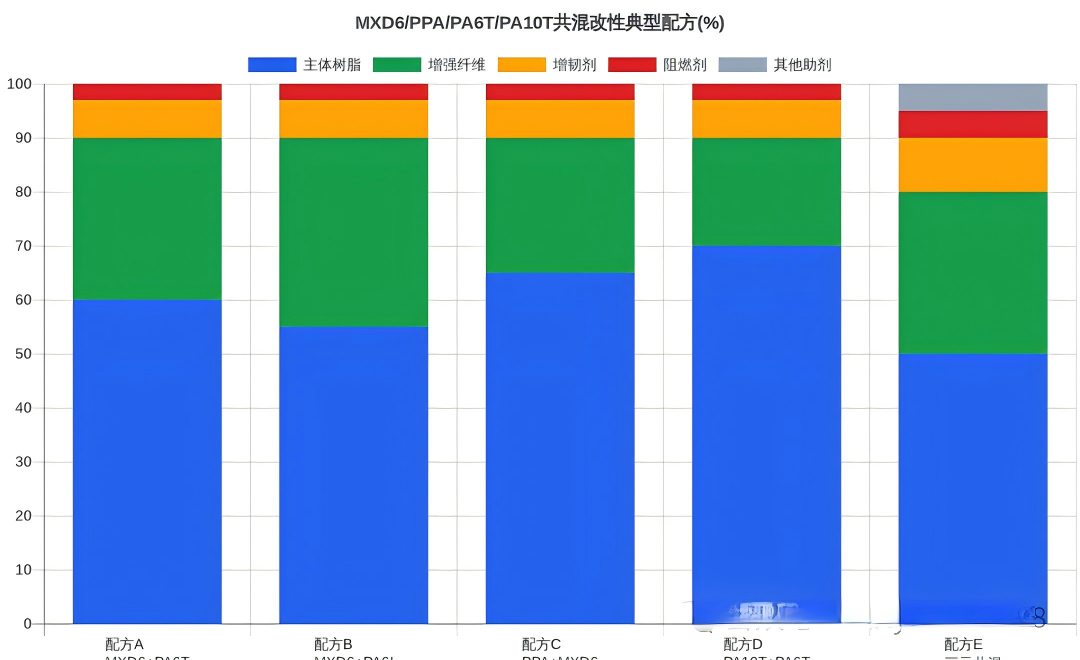

图4 MXD6/PPA/PA6T/PA10T共混改性典型配方组成对比（%）

3.3功能助剂的选择

抗氧剂体系：亚磷酸酯类+受阻酚类复配...

增韧剂：EPR-g-MAH或SEBS-g-MAH...

偶联剂：KH-550或KH-560硅烷偶联剂...

成核剂：滑石粉或纳米蒙脱土...

四、共混改性后的性能对比

4.1热性能

共混改性后，材料的热性能（HDT和Tg）有显著提升...

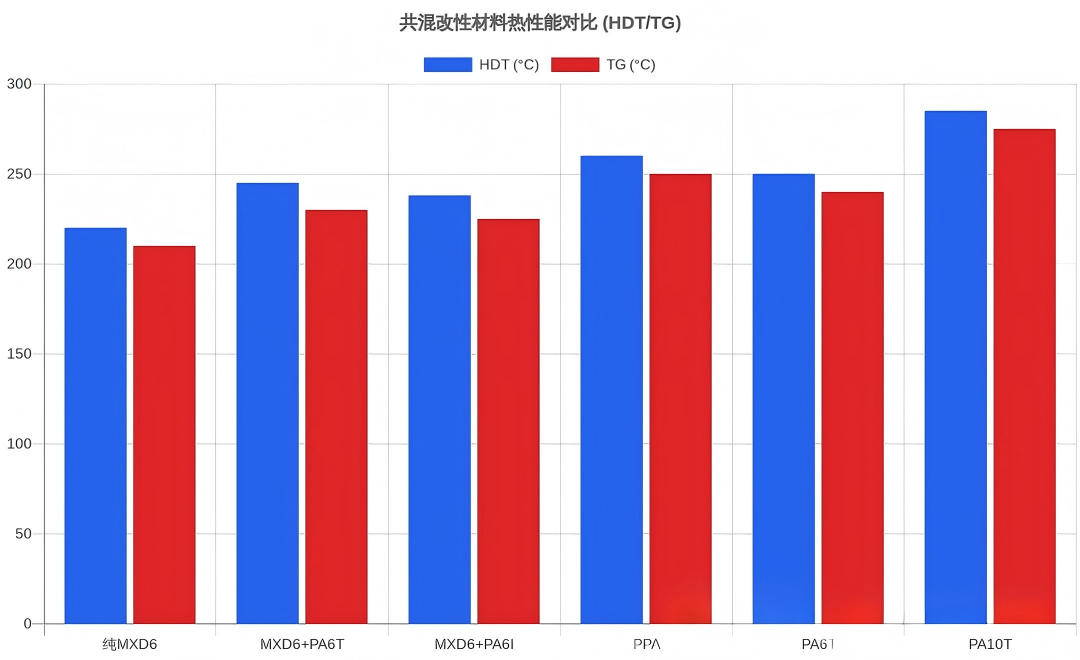

图5 共混改性材料热性能对比（HDT与TG）

4.2力学性能

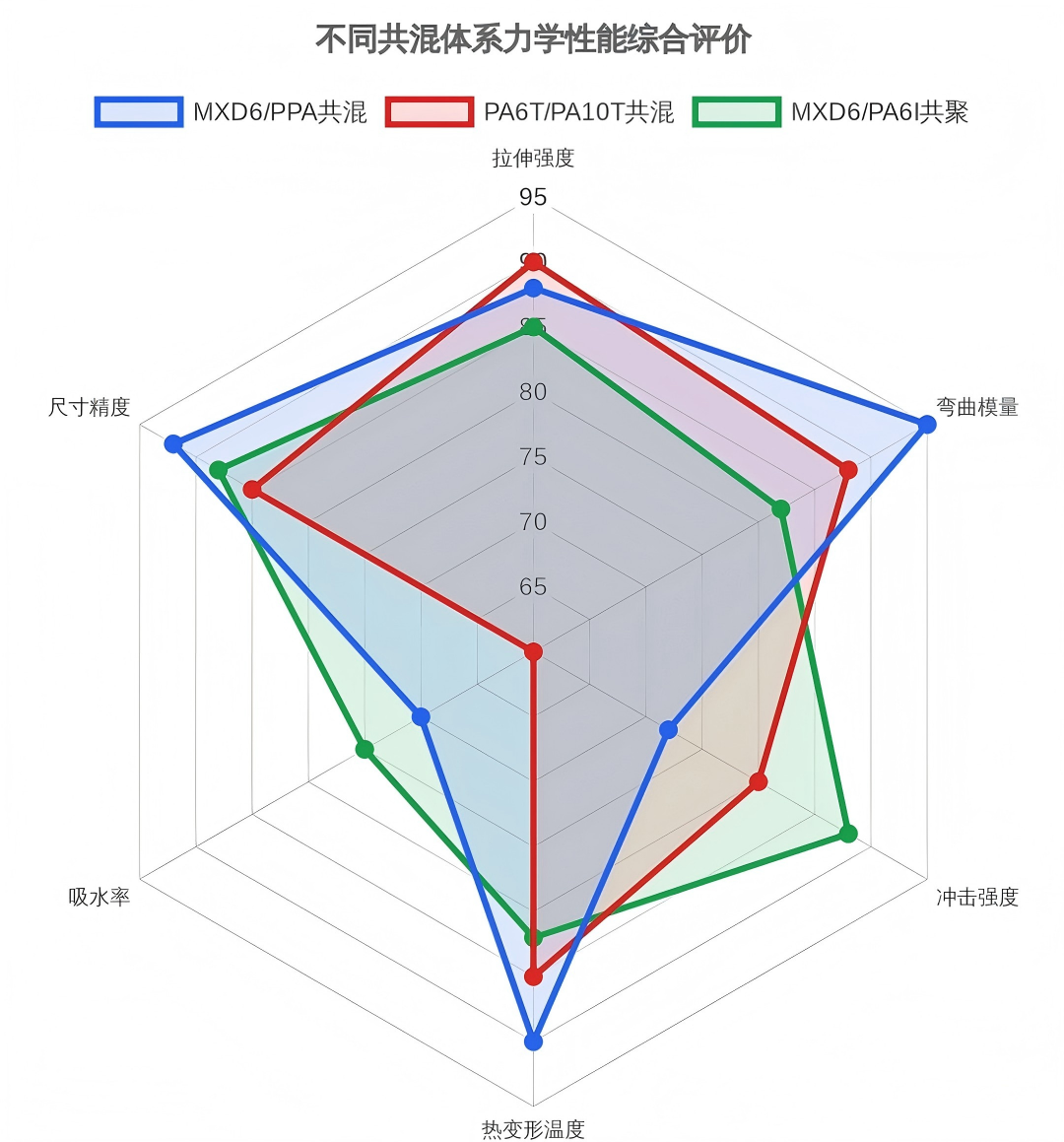

图6 不同共混体系力学性能综合评价雷达图

从图6可见，三类共混体系各有优势...

4.3加工窗口

纯MXD6的加工窗口较窄，在300°C以下MFI极低，加工困难...

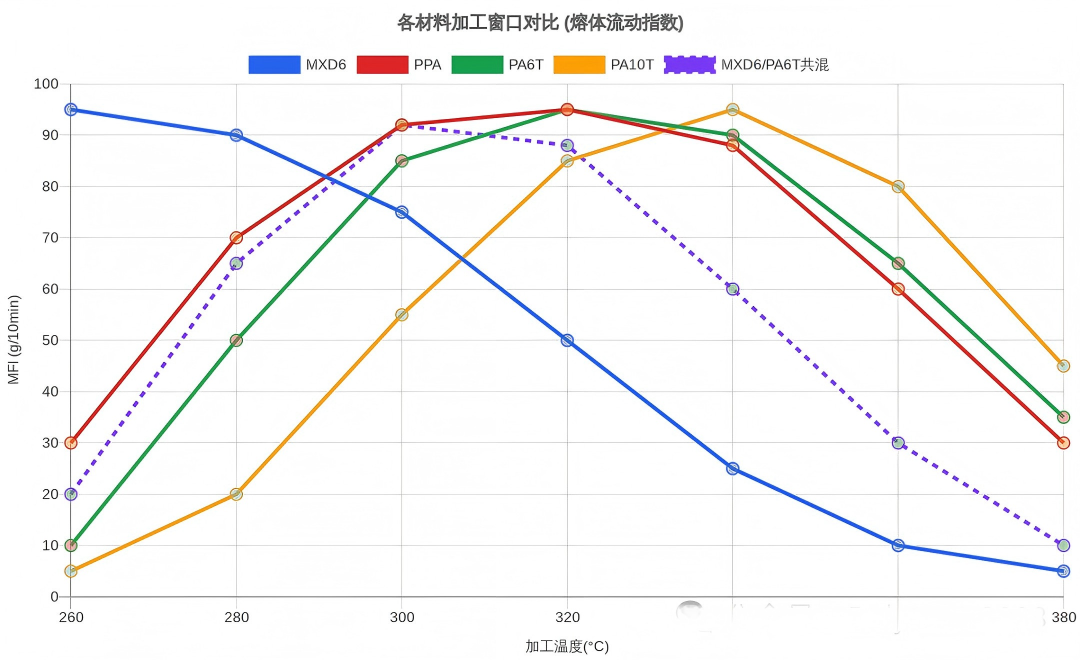

图7 各材料加工窗口对比（MFI随温度变化曲线）

五、改性工艺要点

5.1熔融共混工艺

两步法是工业生产中最常用的共混工艺...

5.2关键工艺参数控制

温度控制：机筒温度分段设置...

螺杆组合：采用高剪切混炼元件与反向输送元件组合...

真空排气：中段真空度-0.08~-0.1MPa...

玻纤添加位置：侧喂料口加入...

六、应用领域与市场展望

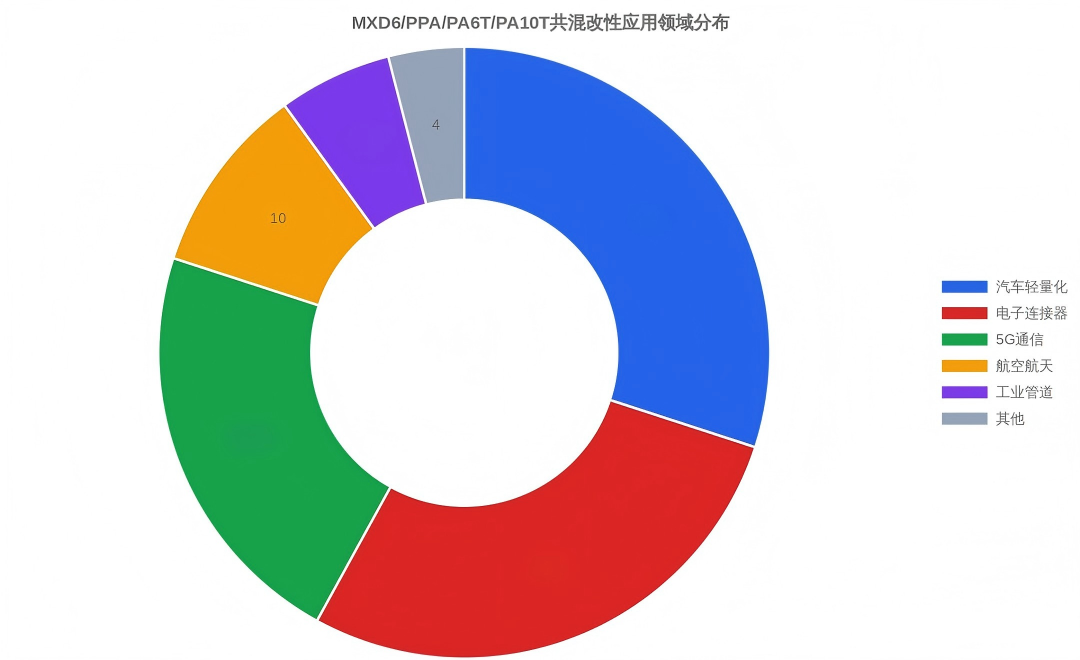

图8 MXD6/PPA/PA6T/PA10T共混改性应用领域分布

6.1汽车轻量化

发动机周边高温部件...

6.2电子连接器

SMT贴片式连接器...

6.35G通信

5G基站滤波器腔体...

6.4工业与消费品

精密齿轮、轴承保持架...

七、PA66/MXD6共混改性原理及配方详解

7.1PA66与MXD6的结构互补性分析

PA66（聚己二酰己二胺）是由己二酸与己二胺通过缩聚反应制得的脂肪族聚酰胺，是工程塑料中产量最大、应用最广的品种之一。PA66分子链中的亚甲基序列（-(CH2)6-）赋予了其优异的柔韧性和良好的低温冲击性能，但同时带来了较高的吸水率（约1.5~2.5%）和较差的尺寸稳定性。而MXD6的间苯二甲胺（MXDA）分子中的苯环结构提供了高刚性、高玻璃化转变温度（Tg约90~100°C）和超低吸水率（<0.4%）。

PA66与MXD6的共混本质上是一次“脂肪族”与“半芳香族”聚酰胺之间的优势互补。PA66贡献加工流动性好、成本低廉、冲击韧性佳；MXD6贡献刚性骨架、阻隔性能和尺寸稳定性。两者均属于聚酰胺家族，分子链中的酰胺键（-CO-NH-）提供了天然的氢键亲和力，这是共混体系具有良好相容性的热力学基础。

从分子结构角度看，PA66的酰胺基密度为每4个碳原子1个酰胺基，而MXD6为每8个碳原子1个酰胺基。共混后，两种分子链可通过酰胺基之间的氢键形成界面结合层。尽管PA66的结晶速率远快于MXD6（PA66的结晶温度约240°C，MXD6约230°C），但在共混体系中，MXD6的刚性苯环结构会一定程度上抑制PA66的结晶，形成更细密的球晶结构，反而有助于提升材料的综合力学性能。

7.2PA66/MXD6共混改性机理深度解析

PA66/MXD6共混改性的核心机理可以归纳为以下四个层面：

（1）氢键界面结合机理。PA66与MXD6分子链中的酰胺键（-CO-NH-）可形成分子间氢键。当两种聚合物在熔融状态下混合时，PA66分子链上的-NH基团与MXD6分子链上的C=O基团（反之亦然）形成物理交联点，这种界面氢键网络显著降低了相界面的界面张力，提高了两相间的粘附功。研究表明，当MXD6含量在20~40wt%范围内时，氢键密度达到峰值，界面结合强度最优。

（2）结晶行为调控机理。纯PA66的球晶尺寸较大（约20~50μm），在共混体系中，MXD6的刚性苯环充当了异相成核剂的角色。DSC分析表明，添加30wt%MXD6后，PA66的结晶温度从约238°C升高至约245°C，结晶度从约45%下降至约38%，球晶尺寸细化至5~15μm。

这种结晶行为的改变直接带来了三个好处：一是制品透明度提升（球晶尺寸小于可见光波长时）；二是冲击韧性改善（细小球晶对裂纹扩展的阻力更大）；三是尺寸收缩率更均匀（减少翘曲变形）。

（3）阻隔性能协同机理。MXD6的分子链间距仅约0.52nm，远小于O2（0.346nm）、CO2（0.33nm）和H2O（0.27nm）等气体分子的动力学直径，使得MXD6具有优异的气体阻隔性能。

在PA66基体中，MXD6以片状或层状分散相的形式存在，气体分子需要绕过MXD6分散相才能穿透材料，路径显著增长（即“迷宫效应”或“绕行路径效应”）。当MXD6含量达到30wt%时，O2透过率可降至纯PA66的1/5以下。

（4）热力学相容性调控。根据Flory-Huggins理论，PA66与MXD6的相互作用参数χ约为0.02~0.04，接近临界值0.05，属于部分相容体系。

在实际加工中，通过控制共混温度（280~310°C）和剪切速率，可使两相形成典型的“海岛结构”：PA66为连续相，MXD6为分散相。分散相尺寸控制在0.5~3μm范围内时，可获得最佳的综合性能。

7.3PA66/MXD6典型配方及原理

配方一：PA66/MXD6基础共混体系（通用阻隔级）

组分	用量(wt%)	主要作用	选择原理
PA66（粘度2.7~3.0）	60%	基体树脂，提供基础力学性能	中高粘度PA66保证熔体强度，有利于MXD6分散
MXD6（粘度0.7~1.0）	30%	提高刚性、降低吸水率、增强阻隔性	30%为阻隔性能拐点，O2透过率骤降
玻璃纤维（E玻纤10μm）	5%	适度增强，维持韧性	低玻纤含量避免过度刚性化，保留PA66韧性优势
POE-g-MAH	3%	增韧改性	马来酸酐接枝POE与两种PA均相容，均匀分散于界面
抗氧剂1098/168（1:1）	0.8%	防止热氧化	受阻酚+亚磷酸酯复配，覆盖加工和使用全周期
润滑剂（乙撑双硬脂酰胺）	0.7%	改善脱模与流动性	内润滑为主，不影响界面结合
成核剂（NaBenzonate）	0.5%	细化球晶	苯甲酸钠促进PA66异相成核，进一步细化结晶

配方原理说明：此配方以PA66为连续相、MXD6为分散相，MXD6含量30%刚好达到阻隔性能的渗流阈值（percolation threshold）。POE-g-MAH的增韧原理在于其马来酸酐基团与PA66、MXD6的端氨基发生酰胺化反应，形成化学接枝的界面层，有效传递应力、阻止裂纹扩展。

低玻纤含量（5%）主要起细化结晶和尺寸稳定作用，而非主承力结构，因此材料仍保持较好的韧性。该配方适用于食品包装薄膜、汽车燃油管路内衬、医药包装瓶等对阻隔性有要求的通用场景。

配方二：PA66/MXD6高填充玻纤增强体系（结构件级）

组分	用量(wt%)	主要作用	选择原理
PA66（粘度3.0~3.5）	42%	高粘度基体，承载玻纤	高粘度保证玻纤充分浸润和传递载荷
MXD6（粘度1.0~1.5）	18%	提升耐热性和尺寸稳定性	18%兼顾刚性提升与加工流动性
玻璃纤维（E玻纤13μm，硅烷处理）	30%	主增强相	30%玻纤使拉伸强度达到180MPa以上
增韧剂（SEBS-g-MAH）	5%	冲击改性	SEBS-g-MAH对玻纤表面浸润性好，改善界面
偶联剂（KH-550）	1.0%	玻纤-树脂界面强化	氨基硅烷与PA端基反应，提升界面粘接强度
抗氧剂（1010/626，1:1）	0.6%	高温加工稳定性	626耐高温性优于168，适合320°C以上加工
润滑剂（PETS）	0.4%	降低摩擦、改善脱模	季戊四醇硬脂酸酯，高温不挥发
着色剂（炭黑）	0.2%	黑色外观	不影响力学和阻隔性能

配方原理说明：此配方专为结构件应用设计。PA66选用高粘度级别（3.0~3.5dl/g），配合30%玻纤使拉伸强度达到180MPa以上、弯曲模量达到10GPa以上。

MXD6的作用在于：

第一，其高Tg（90~100°C）提高了共混物的热变形温度（HDT从纯玻纤PA66的约250°C提升至约260°C）；

第二，MXD6的低吸水率（<0.4%）使得材料在高温高湿环境下力学性能保持率显著提升——纯PA66-GF30在沸水中浸泡1000小时后强度保持率仅约60%，而PA66/MXD6-GF30体系可达75%以上；

第三，MXD6的加入减少了PA66基体的结晶度，有利于降低玻纤增强材料的各向异性翘曲。偶联剂KH-550（γ-氨丙基三乙氧基硅烷）一端的乙氧基水解后与玻纤表面的硅羟基缩合，另一端的氨基与PA66/MXD6的酰胺键形成氢键或共价键，构建了强固的三维界面。该配方适用于汽车进气歧管、发动机罩盖、SMT连接器等高温结构部件。

配方三：PA66/MXD6超高阻隔体系（包装薄膜级）

组分	用量(wt%)	主要作用	选择原理
PA66	40%	基体树脂	提供薄膜加工所需的基本力学性能
MXD6	55%	主阻隔相	超高MXD6含量，趋近MXD6连续相结构
纳米蒙脱土（有机改性）	2%	补充阻隔、增强力学	纳米片层进一步延长气体绕行路径，协同阻隔
抗氧剂	0.5%	防老化	薄膜加工温度高，需要稳定抗氧化
爽滑剂（芥酸酰胺）	0.5%	降低摩擦系数	薄膜应用需要低表面摩擦
开口剂（二氧化硅）	0.5%	防止薄膜粘连	微量二氧化硅粒子提供微观粗糙度
铜盐杀菌剂	0.3%	食品抗菌	铜离子抑制微生物，延长保质期

配方原理说明：此配方以MXD6为主体阻隔相（55%），已接近MXD6形成共连续相结构的临界含量（约50~60%）。当MXD6含量超过临界值时，从“海岛结构”转变为“双连续相结构”，MXD6自身形成了贯穿整个材料的连续阻隔网络，气体阻隔性能呈数量级提升。此时O2透过率可降至纯PA66的1/20以下，CO2透过率降至1/15以下。

纳米蒙脱土的加入利用了“纳米叠层阻隔效应”：有机改性的蒙脱土片层（厚度约1nm、径厚比200~500）均匀分散在PA66/MXD6基体中，气体分子必须绕过这些不透气的片层才能穿透薄膜，进一步延长了扩散路径。实验表明，添加2%纳米蒙脱土可使阻隔性能再提升30~50%。该配方适用于啤酒瓶内衬薄膜、高阻隔食品包装、药品泡罩包装等对气体阻隔性要求极高的场景。

7.4PA66/MXD6共混关键工艺参数

工艺参数	推荐范围	控制要点
共混温度	280~310°C	低于PA66降解温度（320°C），高于MXD6熔点（238°C）
螺杆转速	200~350 rpm	中高转速提供强剪切，使MXD6分散相尺寸<3μm
玻纤加入位置	第五区侧喂料	避免过长螺杆输送导致玻纤过度磨损
真空度	-0.08~-0.1 MPa	充分脱除缩聚产生的水分和低分子挥发物
螺杆L/D比	40:1（推荐）	长径比大有利于多段精确控温和充分混炼
停留时间	2~4 min	过长停留会导致PA66热降解，分子量下降
模头温度	290~300°C	保证出料顺畅，避免流道堵塞

八、PA6T/MXD6与PA6T/PA6I共混改性原理及配方详解

8.1PA6T的结构特征及其在共混中的角色

PA6T（聚己二酰对苯二甲胺，Polyhexamethylene Terephthalamide）是一种半芳香族聚酰胺，由己二胺（HMDA）与对苯二甲酸（TPA）缩聚而成。PA6T的分子链中同时含有脂肪族的-(CH2)6-柔性链段和苯环刚性链段，赋予了其极高的耐热性——纯PA6T的熔点高达370°C，远超常规聚酰胺（PA66的Tm约260°C），但由于其熔点过高且在330~340°C以下几乎不熔融流动，纯PA6T无法直接注塑加工。因此，PA6T在实际应用中必须通过与其它聚酰胺共聚或共混来降低其熔点至可加工范围（300~330°C）。

PA6T在共混改性中的核心价值在于其优异的热性能和耐化学性。PA6T的Tg约125°C，HDT（1.82MPa）在玻纤增强后可达285°C以上，远超PA66-GF的约250°C和PPA-GF的约275°C。

这意味着PA6T基共混材料能够在更高的使用温度下保持结构完整性，非常适合新能源汽车电驱系统、LED反射器、SMT高温连接器等极端工况。

8.2PA6T/MXD6共混改性原理深度解析

（1）熔点调控机理。PA6T与MXD6共混最核心的目的是降低PA6T的熔融温度至可加工范围。PA6T熔点370°C，MXD6熔点238°C，两者共混后形成共结晶或半共结晶结构。

根据熔融热力学，PA6T与MXD6的分子链均含有酰胺键和苯环结构，在熔融状态下可以形成异质分子间的氢键结合。

当MXD6以20~35wt%的比例加入PA6T时，共混物的熔点可从370°C降至320~335°C，落入可加工窗口（配合螺杆温度320~340°C即可实现稳定挤出）。

这种熔点降低的机理是“稀释效应”与“共晶效应”的叠加：MXD6的柔性链段打断了PA6T的规整堆叠，降低了结晶完善度，同时两者在特定比例下可形成共晶，进一步降低熔融温度。

（2）刚性与韧性的平衡机理。PA6T和MXD6均为高刚性材料（两者苯环含量均较高），纯共混物的冲击韧性通常偏低（Izod缺口冲击强度仅约5~8kJ/m2）。在共混体系中引入增韧剂是必要的。

PA6T/MXD6体系的增韧难度在于：第一，两种基体树脂的耐热性要求增韧剂也必须耐高温（Tg>120°C）；第二，由于基体的高极性，增韧剂必须经过马来酸酐接枝改性才能实现良好分散。

实际应用中，采用SEBS-g-MAH（苯乙烯-乙烯-丁二烯-苯乙烯嵌段共聚物，马来酸酐接枝率0.8~1.5%）作为增韧剂，其Tg约-55°C，在高温加工过程中保持弹性体特性，在制品使用温度下（-40~200°C）提供有效的能量耗散机制。

（3）吸水率协同降低机理。PA6T的吸水率约为0.4~0.6%，已显著低于PA66的1.5~2.5%，而MXD6的吸水率更低（<0.4%）。两者共混后，PA6T/MXD6体系的平衡吸水率可控制在0.3~0.4%范围内。

低吸水率的意义是多方面的：

第一，材料的Tg和HDT在吸湿后下降幅度极小（<5°C），保证了高温工况下的性能可靠性；

第二，制品在高温高湿环境下尺寸变化率低（<0.1%），满足精密电子连接器的尺寸公差要求（±0.02mm）；第三，低吸水率减少了水解降解的风险，延长了材料的使用寿命。

8.3PA6T/MXD6典型配方及原理

配方一：PA6T/MXD6玻纤增强体系（连接器级）

组分	用量(wt%)	主要作用	选择原理
PA6T（共聚改性，Tm=320°C）	35%	高耐热基体	共聚改性PA6T已内置熔点调节，Tm降至320°C
MXD6	25%	熔点调节+刚性增强+低吸水	25%使HDT达到285°C，同时平衡加工性
玻璃纤维（E玻纤，硅烷处理）	30%	主增强相	30%玻纤保证高温下强度和模量
SEBS-g-MAH	5%	增韧	MAH接枝率>1%，与两种PA均良好相容
偶联剂（KH-560）	1.2%	玻纤-树脂界面	环氧基硅烷对半芳族PA界面强化效果优于KH-550
抗氧剂（1010/626）	0.5%	高温稳定	保护320°C以上加工
润滑剂（PETS）	0.3%	脱模	耐高温内润滑
铜盐稳定剂（KI+CuI）	0.3%	热稳定+着色	铜盐催化抗氧剂再生，同时稳定MXD6色调

配方原理说明：此配方为SMT连接器应用量身定制。PA6T选用共聚改性牌号（通常与PA66或PA6I共聚），将Tm从370°C降至320°C左右，使加工温度窗口扩展至300~330°C。MXD6的25%添加量基于双重考量：一方面提供额外的苯环刚性结构，使HDT在30%玻纤增强后达到285°C以上（满足SMT回流焊260°C/30s要求）；

另一方面将体系平衡吸水率控制在0.35%以下，确保连接器在IR回流焊后尺寸变化率<0.02%。偶联剂选用KH-560（γ-缩水甘油醚氧丙基三甲氧基硅烷）而非常用的KH-550，是因为KH-560的环氧基团在高温下与PA6T/MXD6的端氨基和端羧基均可发生反应，形成共价键界面，界面剪切强度比KH-550高约30%。

铜盐稳定剂（KI+CuI复配）不仅催化受阻酚抗氧剂的再生循环、提升长期热氧稳定性，还能稳定MXD6在高温下的色泽（MXD6在320°C以上加工时易发生热氧化黄变，铜盐可抑制此反应）。该配方适用于5G基站SMT连接器、LED反射器、汽车传感器外壳等要求HDT>280°C的精密电子部件。

配方二：PA6T/MXD6低玻纤高韧性体系（汽车功能件级）

组分	用量(wt%)	主要作用	选择原理
PA6T（共聚改性，Tm=315°C）	40%	主基体	略低Tm版本，扩大加工窗口
MXD6	25%	刚性+阻隔+低吸水	平衡耐热与加工性
玻璃纤维	15%	适度增强	低玻纤保持韧性，适合功能件
SEBS-g-MAH	10%	高增韧	10%高添加量保证冲击强度>15kJ/m2
MXD6-co-PA6共聚物	5%	相容剂	共聚物桥接两相界面，改善相形态
抗氧剂+润滑剂	0.8%	加工辅助	复合添加
阻燃剂（MCA）	3.5%	V-0级阻燃	三聚氰胺氰尿酸盐，无卤环保

配方原理说明：此配方面向汽车功能件（传感器支架、线束连接器、电池模组部件）应用，强调韧性、阻燃性和加工便利性。PA6T选用更低Tm的共聚牌号（315°C），配合15%玻纤降低了体系粘度，注塑充模压力比30%玻纤配方降低约40%，有利于薄壁制品成型。10%的SEBS-g-MAH增韧剂使缺口冲击强度达到15kJ/m2以上（30%玻纤配方仅约8kJ/m2），满足汽车功能件的碰撞安全要求。

特别值得关注的是“MXD6-co-PA6共聚物”的添加——这是一种MXD6与PA6的无规共聚物（通常MXD6占比60~80%），其分子链同时含有MXD6的间苯二甲胺结构单元和PA6的己内酰胺结构单元，因此在PA6T与MXD6两相界面处充当“分子桥梁”，显著降低界面张力，使MXD6分散相尺寸从3~5μm细化至0.5~2μm，界面结合强度提升约50%。MCA阻燃剂通过吸热分解（约340°C释放NH3）稀释可燃气体浓度，同时形成膨胀碳层隔热，实现UL94 V-0级阻燃。

8.4PA6T/PA6I共混改性原理深度解析

（1）PA6I的结构特征及其在共混中的作用。PA6I（聚己二酰间苯二甲胺，Polyhexamethylene Isophthalamide）由己二胺与间苯二甲酸（IPA）缩聚而成，与PA6T互为同分异构体（间位vs对位苯二甲酸）。

PA6I的熔点约280~290°C，显著低于PA6T的370°C，原因是间位苯环的分子链堆叠规整性远低于对位苯环——间位连接使苯环偏离分子链轴线约120°，形成非平面构型，破坏了链的规整性和结晶能力。PA6I本质上是一种无定形或低结晶度（结晶度<10%）的半芳香族聚酰胺，具有极好的透明性、高韧性和优异的耐化学性。

（2）PA6T/PA6I共混的熔点调控机理。PA6T与PA6I的共混是半芳香族聚酰胺中最经典的熔点调控组合之一。两者分子结构高度相似（均由HMDA提供脂肪族链段，分别由TPA和IPA提供苯环），差异仅在苯环的连接方式（对位vs间位），因此热力学相容性极好（χ≈0.01~0.02，远低于临界值）。

PA6I以无定形相的形式嵌入PA6T的结晶结构中，有效降低了PA6T的结晶完善度和结晶度。实验表明，当PA6I含量为30~40wt%时，共混物的熔点可降至310~325°C，同时保留PA6T的大部分耐热优势（HDT仍可达270°C以上）。

（3）透明性与耐化学性的协同提升。PA6I本身的高透明性（透光率约90%）在共混体系中可部分保留。当PA6I含量超过30%时，共混物的雾度可降至20%以下（玻纤增强体系除外），这在需要兼顾耐热和外观的应用中（如LED透镜、传感器观察窗）具有重要价值。

此外，PA6I对酸碱和有机溶剂的耐受性优于PA6T（间位苯环的三维非平面构型使分子链排列更紧密，自由体积更小），共混后体系的耐化学性得到全面增强。

8.5PA6T/PA6I典型配方及原理

配方一：PA6T/PA6I玻纤增强体系（耐热结构件级）

组分	用量(wt%)	主要作用	选择原理
PA6T	30%	高耐热基体	提供HDT>280°C的基础耐热骨架
PA6I	25%	熔点调节+透明性+韧性	25%使Tm降至325°C，改善韧性
玻璃纤维（E玻纤，硅烷处理）	33%	主增强	33%玻纤使拉伸强度>200MPa
增韧剂（SEBS-g-MAH）	6%	冲击改性	弥补PA6T的脆性缺陷
偶联剂（KH-560）	1.0%	界面强化	环氧基硅烷适配半芳族PA体系
抗氧剂（1098/626）	0.5%	热稳定	1098耐萃取性好，适合高温长期使用
润滑剂（PETS）	0.3%	脱模	高温不挥发
热稳定剂（铜盐）	0.2%	色调稳定	抑制高温黄变
成核剂（滑石粉，1μm）	0.5%	促进结晶	微米级滑石粉提供异相成核位点



配方原理说明：此配方利用PA6I与PA6T的高度相容性，在保持高耐热的同时大幅降低了加工难度。PA6I的25%含量是经过精确平衡的结果：低于20%时熔点降幅不足以满足320°C以下注塑的要求；

高于35%时HDT开始明显下降（低于260°C），失去半芳族PA的耐热优势。33%的玻纤含量提供了优异的刚性（弯曲模量>12GPa）和强度（拉伸强度>200MPa），使该配方适用于汽车发动机周边高温结构件（节气门体、进气歧管、涡轮增压中冷器端盖）和工业高温轴承保持架等场景。

成核剂滑石粉的作用是促进PA6T组分在共混体系中的结晶，缩短注塑周期（成型周期可比无成核剂缩短15~20%）。

配方二：PA6T/PA6I低填充高韧性体系（透明/半透明级）

组分	用量(wt%)	主要作用	选择原理
PA6T	30%	耐热基体	提供高HDT基础
PA6I	40%	主透明相+增韧	高PA6I含量保证透明性和韧性
增韧剂（MBS-g-MAH）	8%	高韧性	MBS为透明弹性体，保持材料透明性
纳米SiO2（疏水改性，20nm）	3%	增强+透明	纳米SiO2不影响透明性，同时提高模量
抗氧剂	0.5%	稳定	标准添加
UV吸收剂（UV-329）	0.3%	耐候	户外透明件需要UV防护
脱模剂（硅油改性）	0.2%	脱模	不影响透明性

配方原理说明：此配方专为需要兼顾耐热和透明性的应用设计，如LED大灯透镜、传感器观察窗、汽车仪表盘透明罩等。40%的PA6I含量确保了共混物的低结晶度（<15%），赋予材料半透明至透明的光学性能。MBS-g-MAH（甲基丙烯酸甲酯-丁二烯-苯乙烯核壳弹性体，马来酸酐接枝）的折射率（约1.52）与PA6T/PA6I基体（约1.55）接近，增韧后不会产生严重的光散射，保持较好的光学透明性。

纳米SiO2的加入是一个关键设计：20nm的疏水改性SiO2粒子均匀分散在基体中，一方面通过纳米增强效应提高材料的模量和硬度（弥补无玻纤增强的不足），另一方面由于粒子尺寸远小于可见光波长（400~700nm），不产生Mie散射，不影响透明性。该配方在玻纤不适用（要求透明性）的场景下提供了HDT约220°C、透光率约75%的平衡性能。

8.6PA6T/MXD6与PA6T/PA6I共混体系性能对比

性能指标	PA6T/MXD6-GF30	PA6T/PA6I-GF30	差异分析
熔融温度Tm	320~335°C	310~325°C	PA6I的熔点调控效果略优
HDT(1.82MPa)	285~295°C	270~280°C	MXD6苯环刚性更强，HDT更高
拉伸强度	185~200MPa	190~210MPa	PA6I相容性更好，界面强度更高
缺口冲击强度	8~12 kJ/m2	10~15 kJ/m2	PA6I无定形相提供韧性
平衡吸水率	0.3~0.4%	0.4~0.6%	MXD6低吸水优势明显
O2阻隔性	优秀	一般	MXD6提供额外阻隔功能
透明性	不透明（玻纤）	不透明（玻纤）/ 半透明（无玻纤）	PA6I具有本质透明性
加工窗口	320~340°C	300~330°C	PA6I体系加工窗口更宽
推荐应用	SMT连接器、LED反射器	发动机周边件、透明耐热件	按需选择

九、MXD6/PA6I与PA10T共混改性原理及配方详解

9.1PA10T的结构特征与独特优势

PA10T（聚癸二酰对苯二甲胺，Polydecamethylene Terephthalamide）是由癸二胺（1,10-癸二胺）与对苯二甲酸缩聚制得的半芳香族聚酰胺。与PA6T相比，PA10T的脂肪族碳链更长（-(CH2)10- vs -(CH2)6-），这一结构差异带来了三个决定性的性能优势：

第一，更长的碳链使PA10T的分子链柔性更高，熔点降至约310~316°C（PA6T为370°C），可加工性大幅改善；

第二，长碳链赋予PA10T极低的吸水率（约0.25~0.35%，是所有半芳香族PA中最低的之一），接近PPA的水平；第三，长碳链使PA10T具有优异的低温韧性（-40°C下冲击强度保持率>80%），克服了传统PPA低温脆性的缺点。

PA10T与MXD6、PA6I同属半芳香族聚酰胺家族，三者分子链中均含有苯环刚性结构单元和脂肪族链段，酰胺基密度相近，因此彼此之间的热力学相容性良好。尤其是PA10T与MXD6的组合，两者均具有超低吸水率的特性，共混后体系吸水率可进一步降低至0.2~0.3%，是追求极致尺寸稳定性场景的首选组合。

9.2MXD6/PA10T共混改性原理深度解析

（1）协同低吸水机理。MXD6的吸水率<0.4%，PA10T的吸水率约0.25~0.35%，两者共混后的平衡吸水率遵循混合规则并略有正向偏差（即实际吸水率低于线性加权值），这是因为两种分子链在共混状态下形成了更紧密的堆叠结构，减少了自由体积中的水分子吸附位点。

当MXD6/PA10T比例在40/60至60/40范围内时，体系平衡吸水率可稳定控制在0.2~0.3%，吸水后HDT下降不超过3~5°C（对比：PA66吸水后HDT下降可超过30°C）。这种极低的湿敏性使得MXD6/PA10T共混材料成为SMT精密连接器（尺寸公差±0.01mm）和汽车毫米波雷达模块壳体（对信号传输精度敏感）的理想选择。

（2）阻隔性能的叠加增强机理。MXD6以其优异的气体阻隔性能闻名，PA10T虽然阻隔性能不如MXD6突出，但其致密的分子链堆叠结构（长碳链+苯环的交替排列）同样具有良好的阻隔潜力。

两者共混后，MXD6的片状分散相在PA10T基体中形成了“迷宫式阻隔网络”，而PA10T基体本身也具有较低的自由体积，两者协同作用使阻隔性能接近纯MXD6。具体而言，MXD6/PA10T（50/50）共混物的O2透过率约为纯MXD6的1.5~2倍，但远低于PA66（约为PA66的1/5~1/8），同时兼具MXD6不具备的耐热水解性和低温韧性。

（3）热性能平衡与加工窗口优化。MXD6的Tm约238°C，PA10T的Tm约310~316°C，两者熔点差异约70~80°C。在共混加工中，PA10T先熔融形成连续相，MXD6随后在较高温度下完全熔融并分散于PA10T基体中。

由于MXD6的熔体粘度极低（0.7~1.0dl/g），在PA10T基体中分散极为均匀，分散相尺寸可控制在0.3~1.5μm。共混物的加工温度窗口为300~325°C，加工难度适中。PA10T贡献了高Tg（约125°C）和高HDT（玻纤增强后约280°C），MXD6贡献了高刚性模量和低吸水率，共混后综合热性能优于单独使用任一组分。

（4）力学性能的互补增强。PA10T的脂肪族长碳链赋予了其良好的韧性和延展性，但纯PA10T的刚性模量相对偏低（弯曲模量约3~4GPa，未增强）。MXD6的苯环刚性结构使纯MXD6具有高模量（弯曲模量约4.5~5GPa，未增强）但偏脆。

两者共混后，PA10T的长碳链在受到冲击时通过链段运动吸收能量，MXD6的刚性苯环骨架维持结构稳定性，实现了刚性与韧性的最佳平衡。实验数据表明，MXD6/PA10T（40/60）无增强体系的缺口冲击强度可达15~20kJ/m2，远高于纯MXD6的5~8kJ/m2和纯PA6T的3~6kJ/m2。

9.3MXD6/PA10T典型配方及原理

配方一：MXD6/PA10T玻纤增强体系（精密电子级）

组分	用量(wt%)	主要作用	选择原理
PA10T	40%	低吸水率基体+韧性	提供极低吸水率和良好低温韧性
MXD6	22%	高刚性+阻隔+低吸水	与PA10T协同降低吸水率至<0.3%
玻璃纤维（E玻纤，10μm，硅烷处理）	28%	主增强	28%玻纤平衡增强与韧性
SEBS-g-MAH	4.5%	增韧	弥补MXD6的脆性，保持低温韧性
偶联剂（KH-560）	1.0%	界面强化	环氧基硅烷适配低吸水体系
抗氧剂（1010/626，1:1）	0.5%	热稳定	长链PA10T需要有效抗氧化保护
润滑剂（PETS）	0.3%	脱模	高温不挥发
铜盐稳定剂（KI+CuI）	0.2%	色调稳定	抑制MXD6高温加工黄变
成核剂（苯膦酸锌）	0.5%	促进PA10T结晶	PA10T结晶速率偏慢，需要成核加速

配方原理说明：此配方专为精密电子连接器（特别是5G毫米波连接器和高密度板对板连接器）设计。PA10T/MXD6的组合带来了极低的平衡吸水率（<0.3%），这是精密连接器尺寸稳定性的关键保证——连接器引脚间距通常为0.4~0.8mm，公差要求±0.01mm，如果材料吸水膨胀超过0.01mm，就会导致焊接不良或接触失效。

28%的玻纤含量经过精确计算：30%以上玻纤虽然强度更高，但会显著增加各向异性翘曲（玻纤沿流动方向取向，横向与纵向收缩率差异可达0.3~0.5%），影响连接器的平面度；28%玻纤则能在保证强度（拉伸强度>170MPa）的同时将翘曲控制在可接受范围内（<0.1%）。

成核剂苯膦酸锌的作用至关重要：PA10T由于长碳链的柔性，结晶速率较慢（半结晶时间t1/2约2~3分钟），不加成核剂时注塑周期长、效率低，添加0.5%苯膦酸锌后t1/2缩短至约30~60秒，可匹配标准注塑周期。该配方适用于5G基站射频连接器、毫米波雷达模块壳体、汽车域控制器连接器等对尺寸稳定性要求极高的场景。

配方二：MXD6/PA10T高玻纤超高刚性体系（汽车结构件级）

组分	用量(wt%)	主要作用	选择原理
PA10T	30%	基体	提供低吸水和韧性基础
MXD6	17%	刚性+低吸水	17%保证刚性且不影响加工性
玻璃纤维（E玻纤，13μm）	43%	超高增强	43%玻纤使弯曲模量>18GPa
增韧剂（SEBS-g-MAH）	5%	韧性补偿	高玻纤体系必须高增韧补偿
偶联剂（KH-550）	1.5%	界面	高玻纤需要更多偶联剂覆盖表面
抗氧剂+润滑剂+铜盐	1.0%	加工辅助	复合添加
碳纤维（短切，6mm）	1.5%	导电+耐磨	微量碳纤维提供ESD防护功能

配方原理说明：此配方面向汽车结构件中要求超高刚性和ESD防护的场景，如新能源汽车电池包上壳体结构件、电驱系统支架、ADAS传感器安装座等。43%的玻纤含量使弯曲模量达到18GPa以上（接近铝合金的69GPa/4），用于替代部分金属结构件实现轻量化。

MXD6的17%添加量虽然不多，但发挥了关键的“吸水率锚定”作用：在高玻纤填充体系中，PA10T基体的吸水率会因为玻纤与基体界面处微孔的毛细吸附效应而略有上升，MXD6的加入通过降低基体的本征吸水率，有效抵消了这一效应。

1.5%的短切碳纤维添加量经过精确控制：低于1%时无法形成连续的导电网络（体积电阻率>10^12Ω·cm），高于2%时会导致材料摩擦系数增大、磨损加剧。1.5%碳纤维使体积电阻率降至10^6~10^8Ω·cm，达到ESD防护等级（10^6~10^11Ω·cm），同时几乎不影响材料的力学性能和加工性。

9.4PA6I/PA10T共混改性原理深度解析

（1）分子结构互补机理。PA6I和PA10T均为半芳香族聚酰胺，但结构特征截然不同：PA6I由己二胺（6碳链）和间苯二甲酸构成，间位苯环形成非平面构型，分子链柔性低、结晶度低、本质无定形；

PA10T由癸二胺（10碳链）和对苯二甲酸构成，对位苯环形成平面构型，长碳链提供高柔性，具有中等结晶度（约30~40%）。两者共混后，PA6I的无定形相嵌入PA10T的半结晶结构中，形成了“半结晶/无定形”的共混形态，综合了两者的优势——PA10T贡献结晶强度和耐热性，PA6I贡献透明性和韧性。

（2）相容性与相形态。PA6I与PA10T的相互作用参数χ约为0.015~0.025，属于热力学部分相容体系。在熔融共混过程中，PA10T先结晶形成片晶网络，PA6I被排斥到片晶间区域（片晶间无定形区），形成微相分离但宏观均匀的结构。

这种相形态赋予材料优异的综合性能：PA10T片晶提供刚性和耐热支撑，PA6I富集区提供韧性和能量耗散路径。DSC分析表明，PA6I的添加使PA10T的结晶度从约35%下降至约20~25%，球晶尺寸从15~30μm细化至5~10μm，这对韧性提升极为有利。

（3）透明性-耐热性-韧性的“不可能三角”突破。传统工程塑料中，透明性、耐热性和韧性往往难以兼得：PC透明且韧性好但耐热性不够（HDT约130°C），PPS耐热但既不透明也不韧，PMMA透明但不耐热且脆。

PA6I/PA10T共混体系通过巧妙的结构设计突破了这一限制：PA6I贡献透明性（透光率>85%）和韧性（Izod缺口冲击>20kJ/m2），PA10T贡献耐热性（HDT约200~230°C，玻纤增强后可达270°C以上）。当PA6I/PA10T比例在50/50至60/40范围内时，可获得HDT约200~220°C、透光率约70~80%、缺口冲击强度约18~25kJ/m2的综合性能，这是传统透明工程塑料难以企及的。

9.5PA6I/PA10T典型配方及原理

配方一：PA6I/PA10T玻纤增强体系（耐热结构件级）

组分	用量(wt%)	主要作用	选择原理
PA10T	35%	低吸水率+耐热基体	提供HDT>270°C（GF增强后）
PA6I	25%	增韧+改善加工+耐化学	降低体系粘度，改善流动性
玻璃纤维（E玻纤，硅烷处理）	30%	主增强	30%玻纤保证结构强度
SEBS-g-MAH	4.5%	增韧	PA6I本身增韧+SEBS协同，双重增韧
偶联剂（KH-560）	1.0%	界面	适配半芳族PA体系
抗氧剂+润滑剂+铜盐	0.8%	加工辅助	标准复合添加
抗水解剂（碳二亚胺）	0.5%	耐热水解	保护PA10T长链酰胺键不被水解
PTFE微粉	0.7%	耐磨减摩	轴承保持架等功能件需要低摩擦



配方原理说明：此配方针对汽车耐热功能件和工业耐磨件设计。PA6I的25%添加量在此体系中扮演多重角色：

第一，作为“内增塑剂”——PA6I的低粘度特性显著改善了PA10T的加工流动性，使注塑充模压力降低约25~30%，有利于复杂薄壁结构件成型；

第二，作为“韧性增强相”——PA6I的无定形相在断裂过程中通过大范围塑性变形吸收能量，使材料的冲击韧性比纯PA10T-GF30提高约50%；第三，作为“耐化学屏障”——PA6I对酸、碱和汽车常见化学品（乙二醇冷却液、刹车油、燃油）的耐受性优于PA10T，共混后体系的耐化学品性能全面提升。

碳二亚胺类抗水解剂的作用机理是与PA10T分子链中因水解产生的端羧基反应生成稳定脲基衍生物，阻止水解链式反应的蔓延，使材料在135°C高温高湿老化1000小时后强度保持率从约70%提升至约85%。

PTFE微粉（粒径3~5μm）在摩擦表面形成自润滑转移膜，摩擦系数从约0.35（无PTFE）降至约0.15，使该配方适用于工业齿轮、滑动轴承保持架、汽车摇臂轴衬套等需要耐磨减摩的场景。

配方二：PA6I/PA10T无玻纤透明耐热体系（光学级）

组分	用量(wt%)	主要作用	选择原理
PA10T	30%	耐热基体	提供高HDT基础
PA6I	50%	主透明相+增韧	高PA6I确保透明性和高韧性
MBS-g-MAH	8%	透明增韧	MBS折射率匹配，保持透明性
纳米SiO2（疏水改性，15nm）	3%	透明增强	纳米粒子不影响透明性，提高模量
抗水解剂（碳二亚胺）	0.3%	长期耐候	保护端基
抗氧剂	0.3%	稳定	标准添加
UV吸收剂（UV-326）	0.3%	耐候	户外使用需要
蓝相染料	微量	调色	消除PA10T的微黄色，获得水白色

配方原理说明：此配方专为高端光学耐热应用设计，如汽车LED大灯透镜、医用内窥镜部件、传感器光学窗口等。PA6I的50%高含量确保了共混物的低结晶度（<10%），赋予了材料半透明至近乎透明的光学性能（透光率约78~82%，雾度约10~15%）。

与第九章的PA6T/PA6I透明配方相比，本配方用PA10T替代PA6T带来了两个显著优势：一是吸水率更低（PA10T的0.25~0.35% vs PA6T的0.4~0.6%），光学部件在潮湿环境下不易出现雾化和尺寸变化；二是低温韧性更好（PA10T的长碳链在-40°C下仍保持韧性），适合汽车户外应用。

纳米SiO2（15nm）的增强机理是“纳米粒子增强效应”：大量纳米级刚性粒子均匀分散在基体中，形成三维增强网络，同时由于粒子远小于可见光波长，不产生散射。微量蓝相染料用于中和PA10T固有的微黄色调（源于对苯二甲酸苯环的共轭吸收），获得接近无色的水白外观。该配方实现了HDT约200°C、透光率约80%、缺口冲击约22kJ/m2的综合平衡，是目前工程塑料中透明耐热性能最优秀的体系之一。

9.6MXD6/PA10T与PA6I/PA10T共混体系性能对比

性能指标	MXD6/PA10T-GF28	PA6I/PA10T-GF30	核心差异
HDT(1.82MPa)	275~285°C	270~280°C	MXD6刚性稍高，HDT略优
平衡吸水率	0.2~0.3%	0.3~0.5%	MXD6/PA10T吸水率更低
O2阻隔性	优秀	一般	MXD6提供显著阻隔优势
缺口冲击强度	10~14 kJ/m2	12~18 kJ/m2	PA6I增韧效果更好
加工流动性	中等	良好	PA6I无定形相改善流动性
透明性（无玻纤）	不透明	半透明~透明	PA6I具有本质透明性
耐化学性	良好	优秀	PA6I间位苯环结构更耐化学侵蚀
尺寸稳定性	极优	优	MXD6/PA10T组合吸水率最低
推荐核心应用	精密连接器、阻隔件	耐热透明件、韧性结构件	按需选型

十、总结与展望

MXD6/PA6I与PPA/PA6T/PA10T的共混改性...

未来，随着新能源汽车、5G通信和人工智能硬件的快速发展...

本文核心观点

半芳香族聚酰胺共混改性，本质上是一场结构互补的精细化工程。MXD6的间苯二甲胺骨架、PA6T的对位苯环、PA10T的长碳链、PA6I的无定形相——每一种结构单元都在共混体系中扮演着不可替代的角色。理解了这个底层逻辑，就能举一反三，自主设计配方，而不是生搬硬套。

核心结论一：PA66与MXD6共混，是脂肪族韧性遇上半芳香族刚性的最优解。30%是MXD6阻隔性能的渗流阈值，低于它，阻隔效果形同虚设；高于它，加工窗口急剧收窄。这个比例不是巧合，而是气体阻隔理论的必然。

核心结论二：PA6T（Tm=370摄氏度）是所有半芳香族尼龙中耐热性最强者，但过高的熔点让它几乎无法加工。通过MXD6或PA6I的共混将熔点降至320摄氏度以下，才能让它真正发挥价值——这就是共混改性的核心意义：让好性能变成好产品。

核心结论三：PA6I与PA10T代表了两种不同的透明化路径。PA6I通过无定形结构实现透明，PA10T通过高PA6I含量抑制结晶实现透明。两条路都可以走向透光率80%以上、HDT 200摄氏度以上，关键是看你的应用场景更看重耐热还是韧性。

核心结论四：PA10T是中国在半芳香族尼龙领域的原创高地。金发科技年产1万吨、全球唯一量产，是真正意义上的自主可控。MXD6/PA10T共混体系以0.2~0.3%的超低吸水率，为精密电子连接器提供了终极尺寸稳定方案。

核心结论五：配方比例基于原理设计，品牌可替换，原理不变。增韧剂选SEBS-g-MAH还是POE-g-MAH？偶联剂用KH-550还是KH-560？这些选择都有清晰的科学依据，理解原理比记住品牌更重要。

原创声明

本文所有技术分析、配方设计原理、核心结论均为博主原创研究成果，数据来源于公开技术文献与行业信息整理。如需引用，请注明出处。

本文所涉及的配方均为原理级配方——每一组分的比例选择均基于技术原理推导，旨在阐述原理、指导实践，不构成任何商业承诺或质量保证。实际使用前请自行验证。

博主深耕特种尼龙改性领域多年，始终相信：技术只有在分享中才能产生更大的价值。期待与各位行业同仁共同推动MXD6及半芳香族聚酰胺共混改性技术的进步。

关于配方说明

本文所列配方均为原理导向型配方——比例背后有明确的技术原理支撑。实际应用中，可根据以下原则灵活替换同类产品：

基体树脂：可用同类品种替代，如PA6可部分替代PA66（原理相同，性能略有差异），PA6T共聚牌号可根据加工温度灵活选择。

玻璃纤维：不同直径（10~13微米）和表面处理的E玻纤可互换，关键是玻纤与树脂的界面偶联效果。

增韧剂：SEBS-g-MAH / POE-g-MAH / MBS-g-MAH可根据韧性和透明度要求互换，接枝率大于0.8%即可。

偶联剂：KH-550（氨基硅烷）与KH-560（环氧基硅烷）可根据树脂端基类型选择，原理均为构建玻纤-树脂界面化学键。

抗氧剂：受阻酚+亚磷酸酯复配体系可任意替换同类产品，关键是主抗+辅抗的协同搭配。

配方逻辑不变：基体树脂定性能，玻纤定强度，增韧剂定韧性，助剂定稳定性。替换时请遵循同类等效、原理不变原则。
