东丽PPS物性参数怎么看？A504、A310、A610选型逻辑拆解
做选材的工程师，提到PPS，第一个绕不开的就是东丽。东丽Torelina系列全球产能32600吨，占全球市场收入约32%。但型号太多——A504、A310、A610、A604、A673M……翻PDF翻到手软，不同来源的数据还对不上。
这个问题我遇到过太多次了。上周帮一个做汽车水泵的朋友看选型，他在A504和A604之间纠结了三天，参数表看起来差不多，价格差了快一倍。我问他：“你的水泵启停频繁吗？”他说很频繁，一天几十次。我说那你应该关注抗蠕变，不是拉伸强度。A504是交联型，A604是线型，前者抗蠕变好，后者韧性好。他愣了一下：“原来这俩不是一代二代的区别？”
这就是问题的根源。大多数人看东丽PPS牌号，看到的是A504、A310、A610一堆数字，觉得是“越往后越新”。其实东丽的命名逻辑里，第一个字母A代表增强型，后面的数字分两个体系：A500系列和A600系列是交联型，A400和A700系列是线型。交联型分子链之间形成三维网络结构，高温下抗蠕变能力强，弹性模量保持率高；线型分子链是直的，韧性更好，断裂伸长率更高。两种结构没有绝对的好坏，只有适不适合你的工况。

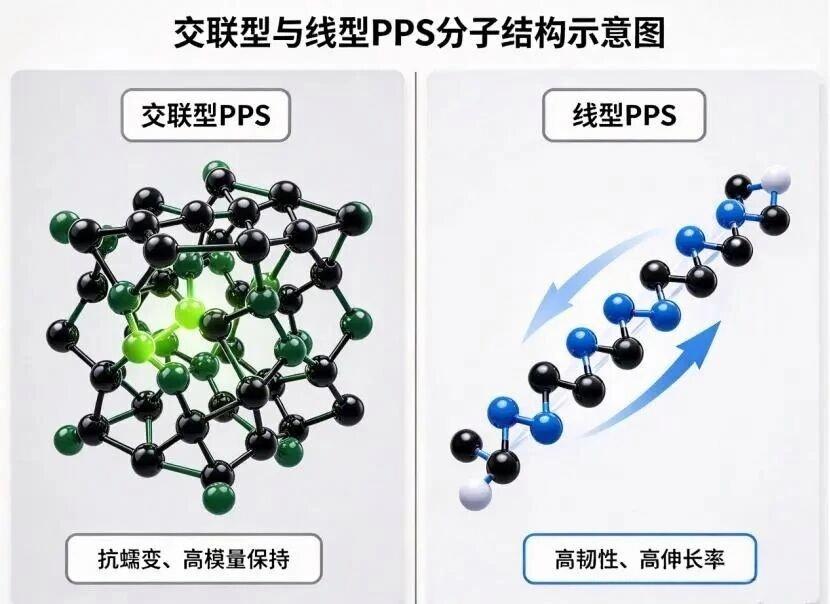

【交联型与线型PPS分子结构示意图】
今天就用三个典型牌号，把选型逻辑拆开看。
A504：交联型 + GF40，通用结构件的“压舱石”
A504是东丽PPS出货量最大的牌号之一，交联型聚合物 + 40%玻纤增强，定位就是“通用结构件”。
它的核心优势不在绝对强度——论拉伸强度，线型的A604也能做到195 MPa。A504真正强的地方在高温下的模量保持。东丽官方弯曲性能测试数据显示，A504X90在23℃下弯曲模量为15.5 GPa，高温下仍能保持较高的弹性模量，这正是交联结构的贡献。
具体物性方面，A504X90拉伸强度190 MPa，断裂伸长率1.6%，热变形温度（1.8 MPa）超过260℃，简支梁缺口冲击强度11 kJ/m²，UL阻燃等级V-0。
适合：电子连接器、汽车传感器外壳、泵体——需要长期承受载荷、对尺寸稳定性要求高的场景。
A310：交联型 + GF+矿物填充，薄壁件的“流动冠军”
A310的情况稍微复杂一点。严格来说，A310MX04是PPS-(GF+MD)65，也就是玻纤+矿物填充体系，总填充量约65%。但在实际应用中，工程师通常把它理解为“GF30级别的良流动牌号”。
它的核心优势是流动性。玻纤含量降低、矿物填充改善了熔体流动行为，A310在注塑薄壁件时的充模能力明显优于A504。有一个值得注意的细节：A310MX04的线膨胀系数在流动方向仅为1.9×10⁻⁵ cm/cm/℃，横向为2.0×10⁻⁵ cm/cm/℃，流动方向和垂直方向的收缩差异较小，这意味着大面积薄壁制件的翘曲风险更低。
物性方面，A310MX04拉伸强度130 MPa，断裂伸长率0.8%，弯曲模量22000 MPa，简支梁缺口冲击强度8.0 kJ/m²，热变形温度超过260℃，UL阻燃等级V-0。
适合：笔记本外壳、手机中框、多腔模具精密件——需要高流动性、表面浮纤少、尺寸精度高的场景。注意：拉伸强度低于A504，不适合替代结构承力件。
A610：线型 + GF+矿物填充，高韧性进阶款
A610是线型PPS + 65%玻纤矿物填充体系，定位在高可靠场景。
从数据上看，A610MX03拉伸强度140 MPa，断裂伸长率1.0%，弯曲模量20000 MPa，简支梁缺口冲击强度7.0 kJ/m²，无缺口冲击强度22 kJ/m²，热变形温度超过260℃。
线型结构带来的核心差异在韧性。虽然A610的缺口冲击强度（7.0 kJ/m²）低于A504（11.0 kJ/m²），但线型PPS的断裂伸长率更高，在实际工况下的耐冲击性和长期稳定性更优。这就是为什么它被定位在汽车安全件和工业关键零件上。
适合：汽车安全件、工业设备关键零件——对可靠性要求极高、不允许失效的场景。

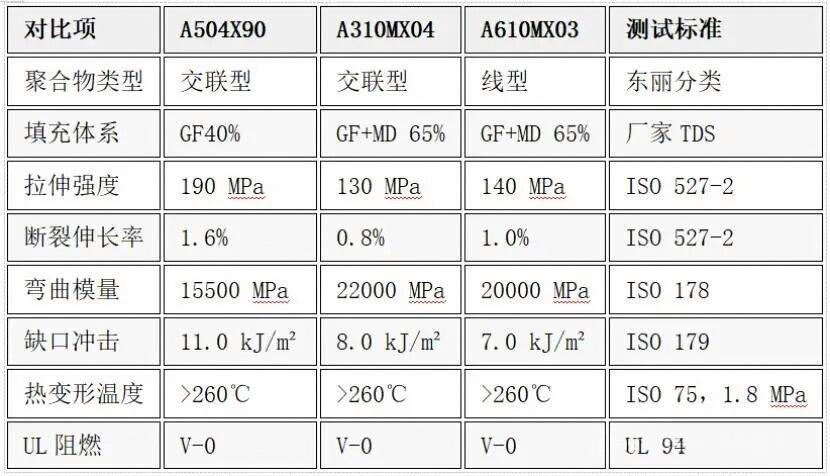

三个牌号物性对比（按测试标准整理）
数据来源：东丽官方TDS、UL Prospector数据库及物性通查询平台收录信息
从表里能看出：A504是GF40通用结构件，刚性和性价比平衡；A310和A610都是GF+矿物填充，但A310是交联型、模量最高、流动性好，A610是线型、韧性更优。

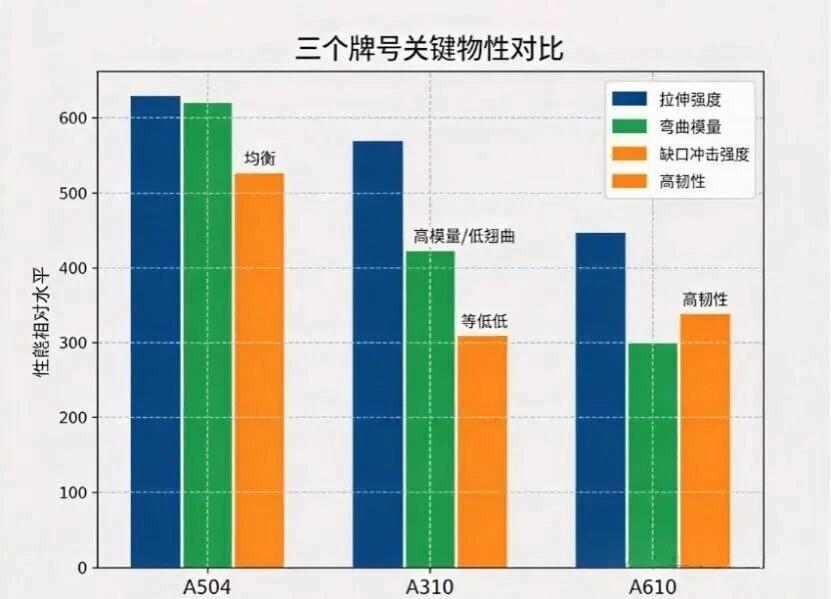

【三个牌号关键物性对比柱状图】
选型三步法
第一步：判断零件是否需要长期高温承力
· 需要 → 交联型（A504或A310）
· 不需要，但要韧性好 → 线型（A610或A604）
第二步：判断零件壁厚和结构复a杂度
· 薄壁、复杂结构、多腔 → A310（高流动性）
· 常规壁厚、简单结构 → A504或A610
第三步：判断失效后果
· 失效影响小、成本敏感 → A504
· 失效不可接受、安全相关 → A610
